安徽天纜電氣有限公司WRNT-11電站鍋爐爐壁熱電偶
安徽天纜電氣有限公司WRNT-11電站鍋爐爐壁熱電偶簡介
安徽天纜電氣有限公司測溫儀表的生產廠，具有的設計力量和的制造技術，本廠生產的WRNT-11電站鍋爐爐壁熱電偶采用直徑3-8mm的鎧裝熱電偶做測溫元件，
連接緊固在帶有不同曲面的不銹鋼導熱板上，可用于鍋爐管壁、爐壁及其它圓柱體表面的溫度測量。
安徽天纜電氣有限公司WRNT-11電站鍋爐爐壁熱電偶主要技術參數
◆測量范圍：0-800-1000℃
◆分度號：K分度
◆精度等級：Ⅰ級（±1.5℃或±0.004｜t｜）Ⅱ級（±2.5℃或±0.0075｜t｜）
◆熱電偶類別：鎳鉻-鎳硅
◆保護管材質：不銹鋼304、321、316、2520等
◆保護管直徑：3-8mm
◆保護管插深：L=2000-25000mm
◆熱響應時間：接殼式為0.5-4秒，絕緣式為1-8秒
◆安裝方式：三點焊接(A為焊接點處)或用M8螺釘固定
◆曲面尺寸：R=29或R=100
◆導熱板尺寸：20*40mm
◆熱電偶絕緣電阻（常溫）：常溫絕緣電阻的試驗電壓為直流500V±50V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫絕緣值應≥100MΩ。
◆執行標準：GB/T18404-2001
安徽天纜電氣有限公司工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，
就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，
熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。
安徽天纜電氣有限公司型號舉例：
WRNT-11表示K分度帶補償導線，導熱塊式電站鍋爐爐壁熱電偶，可為雙支
WRET-11表示E分度帶補償導線，導熱塊式電站鍋爐爐壁熱電偶，可為雙支

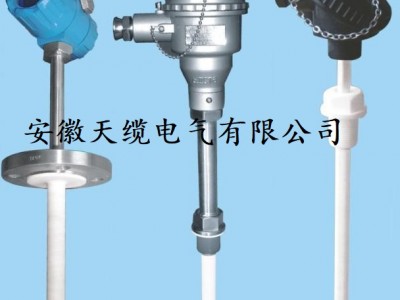

安安徽天纜電氣有限公司裝圖片
◆WRNT-11電站鍋爐爐壁熱電偶
A為導熱塊焊接點處
L=2000-25000mm
安徽天纜電氣有限公司WRNT-11電站鍋爐爐壁熱電偶
