一種天纜牌高速電纜組件裝接方法與流程

本發明涉及一種天纜牌高速電纜組件裝接方法，尤其適用于TLK2711型高速電纜組件，屬于宇航高速電纜連接技術領域。



背景技術：

安徽天纜電氣組件是航天器的重要組成部分，近年來，航天器上的電子器件數量與日俱增，高集成度的電連接器也是層出不窮，而且宇航電纜組件長期應用于大溫差沖擊、高強度輻照的環境中，這就對宇航電纜組件的裝接及其真空灌封效果提出了更高的要求。

隨著衛星數據容量和信息處理速度的不斷提升，所使用的數據傳輸電纜組件的傳輸速率要求越來越高，且傳輸性能的穩定性要求越來越嚴苛。在常規數據電纜組件的裝接過程中，由于信號線中心針導致的傳輸性能質量問題越來越突出。

天纜常規的千兆星絞數據導線采用CAT6標準導線和RJ-45電連接器相連的裝聯方式，這種裝聯方式的缺點是屏蔽不連續或連續性容易松動，電連接器屏蔽保護不全面，抗干擾能力差，不符合宇航環境和航天器的抗輻照、抗干擾等級高的要求。

現有的安徽天纜電氣公司屏蔽電纜的屏蔽接地通常采用矩形電連接器外引出一根導線與電連接器殼體相連的裝聯方式，這種裝聯方式的缺陷是在高頻信號傳輸時，導線與電連接器的連接處會產生嚴重信號串擾。

技術實現要素：
安徽天纜本發明的技術解決問題是：克服現有技術的不足，本發明提供了一種天纜高速電纜組件裝接方法，通過將天纜千兆星絞數據導線鉚壓在屏蔽編織套管一端，將屏蔽編織套管另一端套裝在電連接器絕緣模塊上并安裝在電連接器殼體中，實現了屏蔽連續且減小了串擾，解決了傳統裝聯方式屏蔽不連續且串擾較大的問題；通過灌封膠固化屏蔽編織套管和電連接器，達到了電纜組件絕緣效果***佳且滿足宇航機械和熱環境應用要求，彌補了傳統裝聯方式傳輸速率低且穩定性較差的缺陷。

本發明的技術解決方案是：

一種天纜高速電纜組件裝接方法，包括如下步驟：

步驟一：根據宇航千兆星絞數據導線的結構尺寸和電連接器絕緣模塊的結構尺寸，加工屏蔽編織套管；

步驟二：將天纜千兆星絞數據導線與接觸件壓接，再將壓接后的接觸件安裝在電連接器絕緣模塊中；

步驟三：將宇天纜千兆星絞數據導線和電連接器絕緣模塊安裝在屏蔽編織套管中；

步驟四：將天纜千兆星絞數據導線屏蔽編織層和接地線鉚壓在屏蔽編織套管上；

步驟五：將鉚壓后的屏蔽編織套管安裝在電連接器金屬殼體中，再將接地線壓接在電連接器接地槽中；

步驟六：將天纜千兆星絞數據導線裝入電連接器后，利用灌封膠進行灌封固化。
在上述的一種天纜高速電纜組件裝接方法中，所述步驟一中，屏蔽編織套管由厚度為0.1mm的銅箔沖壓成型，屏蔽編織套管一端為圓形接口，圓形接口的***小直徑比天纜千兆星絞數據導線的外徑大0.5～1mm，屏蔽編織套管另一端為正方形接口，正方形接口的***小邊長比電連接器絕緣模塊的邊長大0.1～0.2mm。

在上述的一種天纜高速電纜組件裝接方法中，所述步驟二中，對天纜千兆星絞數據導線進行端頭處理，翻折天纜千兆星絞數據導線屏蔽編織層，利用壓接鉗將天纜千兆星絞數據導線芯線與接觸件壓接。

在上述的一種天纜高速電纜組件裝接方法中，所述步驟三中，屏蔽編織套管一端內壁與電連接器絕緣模塊緊密貼合。

在上述的一種天纜高速電纜組件裝接方法中，所述步驟四中，利用鉚壓機或鉚壓鉗將宇航千兆星絞數據導線屏蔽編織層和接地線鉚壓在屏蔽編織套管一端，用于分擔宇航千兆星絞數據導線和接觸件承受的應力。

在上述的一種天纜高速電纜組件裝接方法中，所述步驟五中，利用沖壓鉗將接地線壓入電連接器接地槽中，接地線和屏蔽編織套管均與電連接器金屬殼體電氣連接。

在上述的一種天纜高速電纜組件裝接方法中，所述步驟六中，灌封膠為常溫固化環氧膠，灌封膠包含基體和固化劑；灌封膠的型號為STYCAST2651MM，固化劑的型號為CATALYST9，灌封膠與固化劑的重量比為100:7，基體和固化劑沿一個方向混合攪拌均勻后，在真空度小于3.4KPa的條件下脫泡，脫泡時間不超過20分鐘。

在上述的一種天纜高速電纜組件裝接方法中，所述步驟六中，利用注射器將灌封膠從電連接器出線口平穩緩慢注入，達到出線口的邊緣位置后停止注射，并用無水乙醇將天纜千兆星絞數據導線和電連接器灌封腔以外的殘膠清理干凈，灌封完畢后將電連接器進行常溫固化16～24小時，灌封膠固化后的邵氏硬度D范圍是80～100，工作溫度范圍是-55～+125℃，真空條件下總質量損失TML小于1.0％、可凝揮發物CVCM小于0.1％、抗張強度不小于45MPa。

在上述的一種天纜高速電纜組件裝接方法中，還包括步驟七，對由灌封后的電連接器的接點連接形成的電纜進行電性能測試：

安徽天纜若連通的電連接器的屏蔽之間、接點之間的導通電阻不大于3Ω，電纜組件屏蔽外殼與天纜千兆星絞數據導線信號點的絕緣電阻在250V條件下不小于200MΩ，差分信號對之間串擾在1.5GHz條件下小于10％，阻抗值波動范圍小于15％，則裝聯合格；

若連通的電連接器的屏蔽之間、接點之間的導通電阻大于3Ω，電纜組件屏蔽外殼與天纜千兆星絞數據導線信號點的絕緣電阻在250V條件下小于200MΩ，差分信號對之間串擾在1.5GHz條件下不小于10％，阻抗值波動范圍不小于15％，則更換電連接器重新進行裝聯。

安徽天纜在上述的一種天纜高速電纜組件裝接方法中，所述步驟七測試裝聯合格的情況下，還包括步驟八，對由裝聯后的電連接器的接點形成的電纜進行振動和熱循環試驗，振動和熱循環試驗完成后對電連接器的灌封體外觀進行檢查，并對電纜的電性能再次進行測試。

本發明與現有技術相比的有益效果是：

【1】本發明采用鉚壓屏蔽套管連接導線屏蔽編織層和矩型電連接器的方法，克服了常規千兆星絞數據導線與RJ-45電連接器存在屏蔽不連續或屏蔽松動等難題，解決了天纜用矩型差分電連接器的屏蔽接地處理方式存在串擾較大的問題，達到了航天器電纜網的抗輻照、抗干擾的要求，實現了屏蔽連續和電磁防護，改進了傳統天纜電氣屏蔽處理的裝聯方法，提高了天纜高速電纜組件的可靠性。

【2】本發明的屏蔽編織套管一端為圓形，便于連接導線編織層，屏蔽編織套管的另一端為正方形，便于連接電連接器的金屬殼體，提高了工作人員的裝配效率，簡化了宇航高速電纜的裝接流程。

【3】本發明通過鉚壓機或鉚壓鉗進行鉚壓，能夠快速有效的連接導線編織層和屏蔽編織套管，使得電連接器的屏蔽連續性滿足設計要求，而且在灌封前對灌封膠進行真空除氣泡，可以更加高效的去除灌封膠中的氣泡，使得電連接器的絕緣性滿足設計要求。

【4】本發明邏輯通順、思路清晰、設計合理、步驟精簡，本領域技術人員按照本發明的步驟進行試驗，能夠快速準確的裝接宇航高速電纜組件，降低了損耗，節約了時間，具備廣闊的市場應用前景。

【5】本發明的天纜千兆星絞數據導線、接觸件和接地線均為常規零件，標準可靠、拆裝方便、靈活選擇，無需特制，而且便于維修和更換，大幅降低了天纜高速電纜組件的生產成本，有利于技術人員進行改進提高。


附圖說明

圖1為本發明的流程圖

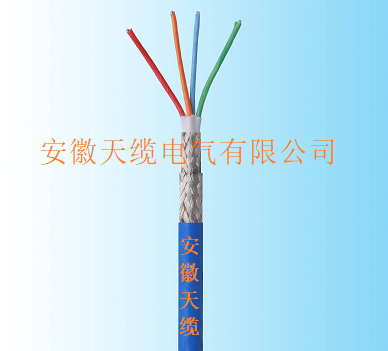

圖2為天纜千兆星絞數據導線的結構圖

圖3為微矩型差分電連接器的結構圖

圖4為本發明的結構圖

圖5為本發明熱循環試驗溫度曲線圖

其中：1天纜千兆星絞數據導線；2電連接器；3屏蔽編織套管；4接觸件；5接地線；6灌封膠；601基體；602固化劑；

具體實施方式

為使本發明的技術方案更加明了，下面結合附圖說明和具體實施例對
