UT55A-010-10-00控制調節儀


品牌: 日本橫河YOKOGAWA
單價: 10.00元/臺
起訂: 1 臺
供貨總量: 1000 臺
發貨期限: 自買家付款之日起 10 天內發貨
所在地: 廣東 廣州市
有效期至: 長期有效
最后更新: 2021-06-16 15:01
瀏覽次數: 366

公司基本資料信息
詳細說明
 UT55A-010-10-00控制調節儀

廣州誠敏電子科技有限公司專業優勢供應日本橫河UT全系列溫控器/調節儀!部分型號現貨!
劉先生:13609003160
電話:020-85164329
傳真:020-37038509
QQ:2637967236/1783782945

UT55A技術介紹:
最多可有4個模擬輸入
作為標配提供3個警報獨立公共端子
可創建階梯序列程序
操作簡單
最多18個DO輸出(可組合)
可提供多語言操作手冊
(中文、英文、德文、法文、西班牙文、韓文)。
作為標準配置,提供4個目標設定數(PID號碼)
詳細的型號代碼允許您定制最適合的規格。
UT55A和UT52A標配8種控制運算方式,可通過簡單的參數設定選擇使用。
UT55A控制功能:

1、單回路控制

2、級聯主回路控制

3、級聯副回路控制

4、級聯控制

5、用于備份的回路控制

6、PV切換回路控制

7、PV自動選擇回路控制

8、帶PV保持功能的控制

UT55A數字調節儀選型:(尺寸:96*96mm)

型號

規格代碼

附加規格

內容

UT55A



(變送輸出或15V DC傳感器用供給電源,DI 3點,DO 3點標配)電源100-240V AC

類型1

基本控制

-0



普通型

-1



位置比例型

-2



加熱冷卻型

類型2

功能(*1)

0



1



追加遠程模擬輸入1個,DI 6個、DO 5個、RS485通訊(Max.19.2kbps.2線制/4線制)(*2)

2



追加遠程模擬輸入1個,DI 1個、、RS485通訊(Max.19.2kbps.2線制/4線制)(*2)

3



追加DI 5個,DO 15個

4



追加遠程模擬輸入1個,DI 1個

5



追加遠程模擬輸入1個,DI 6個、DO 5個

6



追加DI 5個、DO 15個

7



追加模擬輸入3個,DI 3個

類型3

開放網絡

0



1



追加RS485通訊(Max.38.4kbps.2線制/4線制)

2



追加以太網通訊(附帶串口網關功能)

4



PROF IBUS-DP通訊

顯示語言

-1



英語

-2



德語

-3



法語

-4



西班牙語

外殼顏色

0



白色

1



灰黑色

固定

-00



固定

選購件

/DR

附加直接輸入(TC和3線制/4線制RTD)及電流至遠程(1個附加aux.模擬)輸入,將刪除1個DI(*3)

/LP

24V DC回路電源(*4)

/HA

加熱器斷線報警(類型1為-0時可指定)

/DC

電源24V AC/DC

/CT

表面涂層處理(安全規格(UL/CSA),不附有CE標記)

*1、當將類型2代碼指定為“1”或“6”時,僅可將類型3代碼指定為“0”。

*2、當指定/LP選項時,類型2代碼“1”或“2”的RS485通訊為2線制系統。

*3、當將類型2代碼指定為“1”、“2”、“4”、“5”或“7”中的任一時,可指定/DR選項。

*4、可在類型2代碼(“0”、“2”、“3”或“4”中的任一)和類型3代碼(“0”或“1”中的任一)的組合中指定/LP選項。

此外,還可在類型2代碼為“1”和類型3代碼為“0”的組合中指定/LP選項。
UT55A選型舉例:
UT55A-000-10-00、UT55A-001-10-00、UT55A-002-10-00、UT55A-004-10-00
UT55A-010-10-00、UT55A-011-10-00、UT55A-012-10-00、UT55A-014-10-00
UT55A-020-10-00、UT55A-021-10-00、UT55A-022-10-00、UT55A-024-10-00
UT55A-030-10-00、UT55A-031-10-00、UT55A-032-10-00、UT55A-034-10-00
UT55A-040-10-00、UT55A-041-10-00、UT55A-042-10-00、UT55A-044-10-00
UT55A-050-10-00、UT55A-051-10-00、UT55A-052-10-00、UT55A-054-10-00
UT55A-060-10-00、UT55A-061-10-00、UT55A-062-10-00、UT55A-064-10-00
UT55A-070-10-00、UT55A-071-10-00、UT55A-072-10-00、UT55A-074-10-00
UT55A-100-10-00、UT55A-101-10-00、UT55A-102-10-00、UT55A-104-10-00
UT55A-110-10-00、UT55A-111-10-00、UT55A-112-10-00、UT55A-114-10-00
UT55A-120-10-00、UT55A-121-10-00、UT55A-122-10-00、UT55A-124-10-00
UT55A-130-10-00、UT55A-131-10-00、UT55A-132-10-00、UT55A-134-10-00
UT55A-140-10-00、UT55A-141-10-00、UT55A-142-10-00、UT55A-144-10-00
UT55A-150-10-00、UT55A-151-10-00、UT55A-152-10-00、UT55A-154-10-00
UT55A-160-10-00、UT55A-161-10-00、UT55A-162-10-00、UT55A-164-10-00
UT55A-170-10-00、UT55A-171-10-00、UT55A-172-10-00、UT55A-174-10-00
UT55A-200-10-00、UT55A-201-10-00、UT55A-202-10-00、UT55A-204-10-00
UT55A-210-10-00、UT55A-211-10-00、UT55A-212-10-00、UT55A-214-10-00
UT55A-220-10-00、UT55A-221-10-00、UT55A-222-10-00、UT55A-224-10-00
UT55A-230-10-00、UT55A-231-10-00、UT55A-232-10-00、UT55A-234-10-00
UT55A-240-10-00、UT55A-241-10-00、UT55A-242-10-00、UT55A-244-10-00
UT55A-250-10-00、UT55A-251-10-00、UT55A-252-10-00、UT55A-254-10-00
UT55A-260-10-00、UT55A-261-10-00、UT55A-262-10-00、UT55A-264-10-00
UT55A-270-10-00、UT55A-271-10-00、UT55A-272-10-00、UT55A-274-10-00

數字調節儀/溫控器分類:

溫控器(Thermostat),根據工作環境的溫度變化,在開關內部發生物理形變,從而產生某些特殊效應,產生導通或者斷開動作的一系列自動控制元件,或者電子原件在不同溫度下,工作狀態的不同原理來給電路提供溫度數據,以供電路采集溫度數據

以溫控器制造原理來分,溫控器分為:

一.突跳式溫控器:各種突跳式溫控器的型號統稱KSD,常見的如KSD301,KSD302等,該溫控器是雙金屬片溫控器的新型產品,主要作為各種電熱產品具過熱保護時,通常與熱熔斷器串接使用,突跳式溫控器作為一級保護。熱熔斷器則在突跳式溫控器失婁或失效導致電熱元件超溫時,作為二級保護自,有效地防止燒壞電熱元件以及由此而引起的火災事故。

二,液漲式溫控器:是當被控制對象的溫度發生變化時使溫控器感溫部內的物質(一般是液體)產生相應的熱脹冷縮的物理現象(體積變化),與感溫部連通一起的膜盒產生膨脹或收縮。以杠桿原理,帶動開關通斷動作,達到恒溫目的液脹式溫控器具有控溫準確,穩定可靠,開停溫差小,控制溫控調節范圍大,過載電流大等性能特點。液漲式溫控器主要用于家電行業,電熱設備,制冷行業等溫度控制場合用。

三,壓力式溫控器,改溫控器通過密閉的內充感溫工質的溫包和毛細管,把被控溫度的變化轉變?yōu)榭臻g壓力或容積的變化,達到溫度設定值時,通過彈性元件和快速瞬動機構,自動關閉觸頭,以達到自動控制溫度的目的。它由感溫部、溫度設定主體部、執行開閉的微動開關或自動風門等三部分組成。壓力式溫控器適用于制冷器具(如電冰箱冰柜等)和制熱器等場合。

四,電子式溫控器,電子式溫度控制器(電阻式)是采用電阻感溫的方法來測量的,一般采用白金絲、銅絲、鎢絲以及熱敏電阻等作為測溫電阻,這些電阻各有其優確點。一般家用空調大都使用熱敏電阻式。

技術指導專欄:
控制:

許多控制系統是以PI(D)控制功能為中心構成的??刂埔卜Q為優化控制或者先進控制,在僅使用PID控制器無法滿足要求的情況下,可以考慮使用。

在選擇控制方法時,要對包括控制的要求、經濟性、過程的現狀、傳感器、操作端在內的整體系統進行全面的考慮。研究過程中,有時也會發現除改善控制方法以外的有效的解決方法。

不易進行控制的主要原因

時滯時間長、響應慢、響應性發生變化、存在積分性(液位等)、多個回路間相互耦合、無超調、外部干擾大等。

1) 時滯時間長的過程

除時滯時間長之外,時間常數與時滯時間的比值也決定著控制的難易度。

時滯時間長的過程響應

時滯時間長的過程響應

在PID控制中,L(時滯時間)/T(時間常數)的值在1以上時(時滯時間比時間常數大),很難進行控制。時滯時間不僅是指過程的時滯時間,還包括傳感器及操作端的時滯時間。在分析儀中,采樣裝置的時滯時間會比較長。

2) 存在積分性的過程

是指蓄積液體及熱量等的過程。一旦開始蓄積就不能返回原來狀態,無自調節性的液位的流入控制等就是典型的例子。自調節性是指像鍋爐一樣,通過加熱和散熱的平衡調節來決定溫度的過程。

積分性大的過程響應

積分性大的過程響應

3) 響應慢的過程

例如: pH(由攪拌、混合、反應引起的延遲)控制、熱容量大的鍋爐的溫度控制等。

在PID控制中,達到穩定前需要幾個控制周期,如果控制周期為1小時,達到穩定有時需要4~5小時,所以就需要盡量縮短達到目標值和穩定運行的時間。

4) 響應性變化的過程

隨著反應的進行而發生的黏度變化、發熱(或者吸熱)、催化劑活性變化、熱交換器灰塵附著、品種改變引起的原料更換及混合比例變更等,都會導致響應性發生變化。

通常,PID控制的穩定性足以克服這些響應性的變化,但并非所有的情況都能克服。

5) 多個回路之間耦合強的過程

容易耦合的回路示例

容易耦合的回路示例

上圖是典型的相互耦合的例子。PIC和FIC的PI常數基本相同時,回路之間會發生耦合,變得不穩定。通常,將FIC的PI常數取值,降低PIC端的靈敏度,可以減少相互耦合產生的影響,使用解耦控制時,可以實現優異的控制。

6) 無超調的過程

有時即使短時間地超過限制條件范圍,也會對產品質量產生重大影響。

例如,在生物反應器中,即使溫度一時過高,也會造成桿菌及酵母菌等死亡。在這種情況下使用批量調節器或采用模糊控制的調節器。

下圖批量調節器的示例中,最初手動預設值1接近設定值SV,當測量值達到SV-ΔE時,將手動預設值2作為初始值,切換為AUTO,防止超調的發生。

采用批量調節器防止超調的示例

采用批量調節器防止超調的示例

在模糊控制中,溫度上升時,自計算并設定比實際目標溫度低的設定值,防止超調的發生。

7) 外部干擾大的過程

鍋爐必須對蒸汽使用量的大幅度變化做出響應,是外部干擾大的過程的典型示例。在石油精煉廠中,更換油種(例如:阿拉伯原油和中國原油的組成有很大的區別)等也會造成很大的外部干擾。在蒸餾塔控制中,氣溫、風、直射陽光等造成的影響也是不能忽視的。熱處理爐中的受熱物質的裝入/取出、排水處理中的排水流量及pH變化也是很大的外部干擾因素。因此,檢測外部干擾量,并根據干擾量來改變操作量的前饋控制是很有效的。

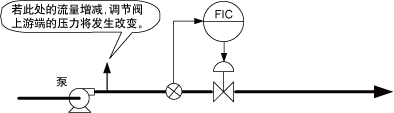

外部干擾是指從控制回路外施加的變動因素,在流量控制回路中,調節閥的上游端及下游端的壓力變動是主要的外部干擾。例如,調節閥的上游端壓力上升時,即使閥的開度相同,流量也會增加。通過流量傳感器檢測出該流量變化,使用流量調節器將調節閥的開度減少,可消除壓力上升的影響。

控制回路正是為了消除這些外部干擾的影響而存在的。

外部干擾示例

外部干擾示例
