概述

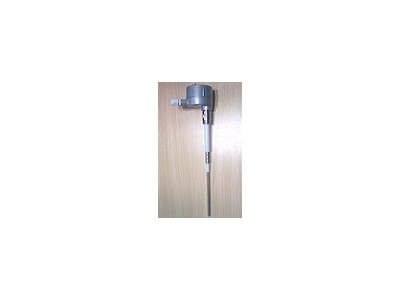

XMWK型射頻導納物位開關電子線路采用了抗粘附電路，可以在探測真實物位的同時，清除粘附和懸掛在探頭周圍的假物位信號影響。根據射頻導納傳感工作原理，可探測各種容器中物料的有（高位）或無（低位）。可以設置成高位或低位模式的故障報警。可檢測任何工藝物料。
技術參數
1．繼電器容量：SPDT 5A 220VAC
2．延 時： 0~30〞秒連續可調
3．電 源： 24/220VAC
4．感 應 度： 0.5pF
5．物 料 溫 度：-184℃至260℃
6. 電 路 耐 溫： -40℃至80℃
7. 失 電 保 護: 高低模式,現場可調
8. 外 殼: IP65,重型鑄鋁外殼
1. 靈敏度的校正
A) 對于一個沒有水的空容器,調節細(F)靈敏度控制到中間位置,然后慢慢調節粗(C)靈敏度直到狀態指示燈剛剛變綠.重調細(F)靈敏度控制線找到一個剛剛變紅點,記下”空”的位置,.然后,將探頭插入物料重調細(F)靈敏度控制(不接觸粗調靈敏度)剛好變綠點,并記下它的位置.注意兩個記號的不同,并且重調細(F)靈敏度控制到兩個記號的中間位置.這就是一個完整的調試過程.對于非水基工藝液體(不導電液體)的安裝方式是垂直安裝.當液體到達一半時報警.
B) 對于水基液體(導電液體)反時針調節靈敏度,因為水基液體容易測量,只需碰到傳感探頭即可,這個過程提供的抗粘附能力.這是個完整的調節過程.
2. 時間延長
XMWK型射頻導納物位開關包括0-30秒可調時間延時,有延時開/延時關模式(參見圖).這種模式典型的用處是消除控制繼電器的“抖動”,或者控制循環循序.
開始時延時控制設為零(反時針到底位置).當用延時來消除繼電器抖動時,僅要求旋轉的角度.延時將導致在工藝物位控制點的上面或下面擺動,但平均物位仍等于控制點.超過量和不到量與延時比例有關.
3.故障報警/(失電保護)模式選擇
故障報警工作反映大多數主要的故障情況,包括電源的故障,這將引起控制繼電器釋放電壓,因此,繼電器釋放電壓的狀態被稱為“報警”狀態.這就意味著如果電源消失,也會發生報警. XMWK系列設備具有高位或低位故障報警.這個動作由靠近控制面板中央位置(延時調節左邊)的一個小的跳接器完成.參見圖一.“H”位置顯示高位報警,“L”位置顯示底位報警.
4. 電子線路連接
松開圖一上2X M8安裝電子線路螺絲2個,取下電子線路板,將導線拉入儀表3/4”NPT儀表電氣接口內, ,當導線穿過接線口后,放回電子線路“平”的一邊對著接線口.導線接入連接器,重新安裝2X M8螺絲2個即可.
C) 線路電源類型(115VAC或230VAC)
交流電源線路的連接:火線(H).中線(N)和地線(G),接線端子板參照圖一.如果導線沒有標準的黑﹑白﹑綠三種顏色,一定要仔細不要混淆導線.注:必須接地.
A) 直流電源類(24/220VDC)
24/220VDC電源線路導線連接:原(H)端為-24/220V(+),原(N)端為公共端(–)和原(G)端仍為地線(G),接線端子板參見圖.注:必須接地.
B) 控制繼電器的連接
XMWK型電器輸出觸點是2組雙刀雙擲,10A,115VAC 5A/220VAC,阻抗.輕型低電感負載可用于螺線管式閥門或報警.重型電感負載必須通過中間繼電器來帶動.
