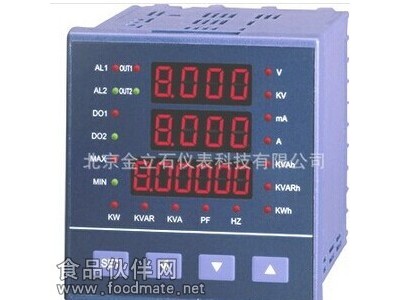

多功能電力儀表采用現代數字信號處理芯片和高精度的電能計量芯片，能夠精確穩定地測量三相電網中的所有常用電力參數：三相電壓、三相電流、有功功率、無功功率、視在功率、電網頻率、功率因數、四象限電能、并帶有數字通信接口、電能脈沖輸出功能。
多功能電力儀表具有極高的性價比，可以直接取代常規測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種智能化、數字化的電網前端采集單元，已廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電自動化、配電網自動化、小區電力監控、工業自動化、智能樓宇、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入參數、能夠完成與業界不同PLC、變頻器、工業控制計算機等之間的組網通信。
二、技術參數
| 性能 | 參數 | ||
| 輸 入 測 量 顯 示 | 網絡 | 三相三線、三相四線 | |
| 電壓 | 額定值 | AC 100V、400V（訂貨時請說明） | |
| 過負荷 | 持續：1.2倍 瞬時：10倍/10s | ||
| 功 耗 | <1VA(每相) | ||
| 阻 抗 | >500kΩ | ||
| 精 度 | RMS測量，精度等級0.5 | ||
| 電流 | 額定值 | AC 1A、5A(訂貨時請說明) | |
| 過負荷 | 持續：1.2倍 瞬時：10倍/10s | ||
| 功 耗 | <0.4VA(每相) | ||
| 阻 抗 | <2MΩ | ||
| 精 度 | RMS測量，精度等級0.5 | ||
| 頻 率 | 40~60Hz，精度0.1Hz | ||
| 功 率 | 有功、無功、視在功率，精度0.5級 | ||
| 電 能 | 四象限計量，有功精度0.5級，無功精度1級 | ||
| 顯 示 | 可編程、切換、循環（LCD）顯示 | ||
| 電 源 | 工作范圍 | AC/DC 80~270V | |
| 功 耗 | ≤5VA | ||
| 輸 出 | 數字接口 | RS-485、MODBUS-RTU協議 | |
| 脈沖輸出 | 2路電能脈沖輸出，光耦繼電器 | ||
| 環 境 | 工作環境 | -10~55℃ | |
| 儲存環境 | -20~75℃ | ||
| 安 全 | 耐 壓 | 輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV | |
| 絕 緣 | 輸入、輸出、電源對機殼>5MΩ | ||
| 測 量 | 三相三線 | 全部電量參數 | |
| 三相四線 | 全部電量參數 | ||
1）輔助電源：
多功能電力儀表具備通用的(AC/DC)電源輸入接口，若不作特殊聲明，提供的是AC/DC85～270V電源接口的標準產品，請保證所提供的電源適用于該系列的產品，以防止損壞產品。
注：采用交流供電時，建議在火線一側安裝1A保險絲。
電力品質較差時，建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器
2）輸入信號：
多功能電力儀表采用了每個測量通道單獨采集的計算方式，保證了使用時完全一致對稱，其具有多種接線方式。適用于不同的負載形式。
說明：
A、電壓輸入：輸入電壓應不高于產品的額定輸入電壓（100V或400V），否則應考慮使用PT，在電壓輸入端須安裝1A保險絲。
B、電流輸入：標準額定輸入電流為5A，大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷
開CT一次回路或者短接二次回路。建議使用接線排，不要直接接CT，以便拆裝。
C、要確保輸入電壓、電流相對應，順序一致，方向一致；否則會出現數值和符號錯
誤?。üβ屎碗娔埽?/p>
D、儀表輸入網絡的配置根據系統的CT個數決定，在2個CT的情況下，選擇三相三線兩元件方式；在3個CT的情況下，選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在三相三線中，電壓測量和顯示的為線電壓；而在三相四線中，電壓測量
和顯示為電網的相電壓。
