鑄鋼法蘭式硬密封蝶閥作為工業管道系統中的關鍵控制設備,憑借其優異的密封性能、耐高壓高溫特性以及長壽命等優勢,廣泛應用于石油、化工、電力、冶金等領域。這種閥門結合了鑄鋼材料的強度與硬密封技術的可靠性,通過法蘭連接方式實現管道系統的快速安裝與拆卸,成為現代工業流體控制的重要選擇。
一、結構與工作原理

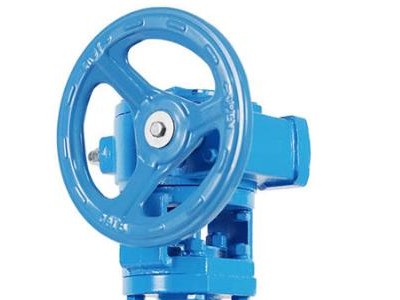

鑄鋼法蘭式硬密封蝶閥的核心結構由閥體、蝶板、閥桿、密封圈和驅動裝置組成。閥體采用鑄鋼材料(如WCB、WC6等),通過精密鑄造工藝成型,確保其承壓能力與耐腐蝕性。蝶板通常設計為雙偏心或三維偏心結構,這種設計在開啟時減少摩擦,關閉時通過偏心距產生強制密封效果。密封面采用金屬硬密封技術,常見材質為不銹鋼堆焊或硬質合金(如司太立合金),硬度可達HRC40以上,能夠耐受顆粒介質沖刷。法蘭連接端符合GB、ANSI或DIN標準,便于與管道系統匹配。閥門通過手柄、蝸輪或電動執行器驅動閥桿旋轉90°,帶動蝶板實現啟閉,其流線型通道設計使流體阻力系數低至0.1~0.3,顯著降低能耗。
二、技術特性與性能優勢
1. **工況適應性**:鑄鋼閥體可承受PN16~PN100的壓力等級,適用溫度范圍從-29℃至600℃,部分特殊設計甚至可達800℃高溫環境。例如在電站脫硫系統中,該閥門能長期抵抗pH值2~3的酸性介質腐蝕。
2. **零泄漏密封**:三維偏心硬密封結構在關閉時形成楔形擠壓,密封比壓可達50MPa以上,達到API598標準的VI級密封要求。某石化項目測試數據顯示,在10,000次啟閉循環后,密封性能仍保持完好。
3. **維護便捷性**:閥座采用可更換式設計,無需拆除閥體即可完成密封組件更換。對比傳統閘閥,維護時間可縮短70%以上。某鋼廠應用案例表明,采用該閥門后年維護成本降低35%。
三、行業應用場景深度解析
在石油氣領域,該閥門特別適用于長輸管線的站場控制系統。西氣東輸工程中,DN1200口徑的鑄鋼硬密封蝶閥在4MPa工況下實現15年免維護運行。其雙向承壓特性(正向密封壓力可達10MPa,反向密封達6MPa)適應管線清管作業需求。
化工行業更看重其耐腐蝕性能。某PTA裝置采用CF8M不銹鋼閥體的硬密封蝶閥,成功解決醋酸介質中氯離子應力腐蝕問題。特殊設計的PTFE襯里版本還能應對氫氟酸等強腐蝕介質。
電力行業應用突出高溫適應性。在鍋爐給水系統中,WC9材質的閥門在565℃蒸汽環境下仍保持穩定密封。某超臨界機組使用數據顯示,其壽命達到普通閥門的3倍以上。
四、選型技術要點
1. **材料匹配原則**:
- 常溫常壓工況:WCB閥體+304不銹鋼密封
- 高溫高壓:WC6閥體+司太立合金堆焊
- 腐蝕性介質:CF8M全不銹鋼結構
2. **驅動方式選擇**:
- DN300以下:手動蝸輪驅動(速比18:1~30:1)
- DN300-DN600:氣動執行器(需配置三聯件)
- DN600以上:電動執行器(防護等級IP68)
3. **特殊功能需求**:
- 防火安全型:符合API607標準
- 低溫型:-196℃深冷處理工藝
- 抗硫型:NACE MR0175認證
五、安裝維護關鍵技術
安裝時需嚴格執行對中校正,法蘭平行度偏差應小于0.2mm/m。某煉油廠實踐表明,使用激光對中儀可將安裝效率提升40%。日常維護需重點關注:
- 每季度檢查閥桿填料壓蓋螺栓扭矩(通常為80~100N·m)
- 每年進行密封面清潔(禁用金屬工具刮擦)
- 每三年更換石墨填料(壓縮量控制在15%~20%)
