KBM系列綜述高質量的結構 • 全封裝的定子繞組 • 內部繞組能夠在155℃下連續操作 • 使用PTC熱敏電阻（雪崩式）實現過載保護 • 采用稀土釹-鐵-硼磁體 • 轉子磁體上采用故障安全型保護帶* • 符合RoHS指令要求 可用選件（不需要設計費） 傳感器反饋裝置（KBMS型） 閉鎖型數字 霍爾效應傳感器經過預先校準，并在生產時安裝 至定子出線端。在此選型指南中給出了接線說明以及電氣時 序圖。KBMS型產品增加了軸向轉子長度，以確保正確的傳感 器觸發機制。 選擇絕緣系統 S（標準）- 可以用于規格不超過240 Vac的驅動器放大器電源 H（高壓）- 用于規格高于240 Vac，并且不超過480 Vac的驅動 器放大器電源 允許的修改參見第78頁（需要支付設計費。關于具體報價 請聯系科爾摩根客戶支持部門。根據修改范圍，可能會提高 單價）。 各種繞組 根據客戶應用系統的具體電壓和電流要求，可以通過優化電 機繞組來達到所需的速度和轉矩性能。在報價之前，科爾摩 根的工程師必須確保每種特殊繞組方案都具有電氣可行性， 并且能夠制造出來。 轉子輪轂尺寸 轉子輪轂可以按照客戶規定采用各種孔型、安裝功能或者較 小的內鏜孔直徑。在本選型指南內給出的標準KBM(S)型產品 對應轉子內鏜孔直徑的情況。 轉子輪轂材料 標準配置KBM(S)的轉子輪轂是用非電鍍冷軋鋼制作的。如果 希望使用電鍍、涂層、清潔或其它材料，那么在報價之前， 科爾摩根的工程師必須確保方案的可行性，并調整相應的價 格。 定子套管材料 標準配置KBM(S)-10、14、17、25、35、45、163和260型定子在 定子疊片段周圍帶有無涂層鋁套管。如果鋁定子套管需要涂 層或電鍍層，那么在報價之前，科爾摩根的工程師必須確保 方案的可行性，并調整相應的價格。定子套管僅用于上述尺 寸的型號。
供應型號:
TBM-6013-A00
TBM-6013-B00
TBM-6025-A00
TBM-6025-B00
TBM-6051-A00
TBM-6051-800
TBM-7615-B00
TBM-7631-A00
TBM-7631-B00
TBM-7646-A00
TBM-7646-B00
TBM-12913-A00
TBM-12913-B00
TBM-12941-A00
TBM-12941-B00
TBM-12955-A00
TBM-12955-B00
TBMS-6013-A00
TBMS-6013-B00
TBMS-6025-A00
TBMS-6025-B00
TBMS-6051-A00
TBMS-6051-B00
TBMS-7615-A00
TBMS-7615-B00
TBMS-7631-A00
TBMS-7631-B00
TBMS-7646-A00
TBMS-7646-B00
☆ TBMS-12913-A00
TBMS-12913-B00 T
BMS-12941-A00
TBMS-12941-B00
TBMS-12955-A00
TBMS-12955-B00

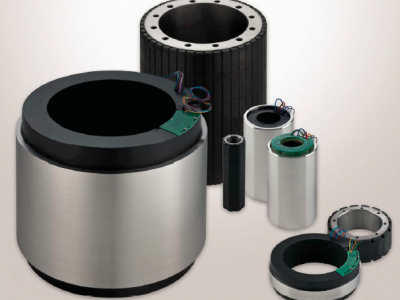

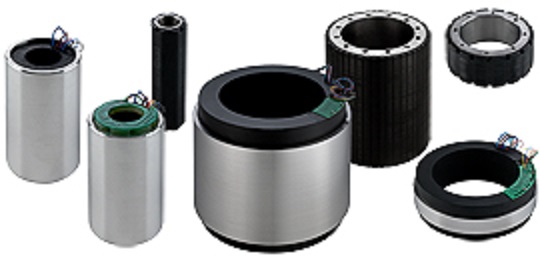

TBM 無框電機是一個新的直接驅動力矩電機系列,TBM系列無刷力矩電機設計用于需要高功率、輕重量、低慣量、小型緊湊外形的應用。TBM(S)產品典型的應用包括機器人關節、醫療機器人、武器站、羅盤等傳感器平衡環、傳感器萬向節、制導系統、觀瞄系統、無人機推進系統和導航等關鍵運動控制應用,以及其他許多應用。 通過使用機械設備本身的軸承支承轉子,TBM系列無刷力矩電機可以直接嵌入設備中。該系列產品適用于要求電機體積小巧緊湊、輕重量、低慣性,但高功率的應用?？茽柲Ω鶕碛幸幌盗袠藴孰姍C,結合其高效和高性價比的聯合研發能力,針對機器人關節、醫療機器人、傳感器萬向節和制導系統等各種不同的應用,都能提供合適且性能的電機。對于非標準的需求,Kollmorgen 提供多種標準選項和配置,也可提供更高水平的定制化解決方案。
3種框架尺寸,從60mm到129mm 外徑
2) 24/48/96 VDC標準優化繞組
3) 每種框架尺寸有3種堆疊長度
4) 每種框架尺寸有2種標準繞組選項
5) 鎖存型霍爾效應器件(預校準/工廠安裝)
6) 低齒槽設計 7) 在內部繞組溫度達到155℃時,依然能夠持續運行
8) 不銹鋼轉子外圈,提供的防腐蝕保護
9) 轉子纖維線纏繞固定
10)帶箍的轉子
11)激光打標的電樞外框
12)符合RoHS規范
13)CE認證(在額定電壓下) 更多技術內容及應用請聯系產品銷售經理
