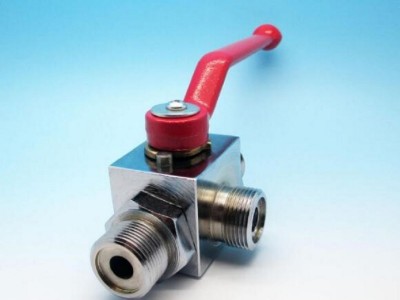

產品介紹：yjzq-j50n高壓球閥
供貨單位：上海達冠閥門有限公司
服務熱線：李先生159李同志0071李先生0739，
售后服務：021-3638-4128，
工作QQ：2050989893
| 品牌： | 其他品牌 | | 型號： | yjzq-j50n高壓球閥 | | 材質： | 不銹鋼 | | 連接形式： | 螺紋 | | 結構形式： | 彈性球球閥 | | 公稱通徑： | 25 mm | | 適用介質： | 油品 | | 壓力環境： | 高壓 | | 工作溫度： | 常溫 | | 標準： | 國標 | | 流動方向： | 單向 | | 驅動方式： | 手動 | | 零部件及配件： | 配件 | | 用途： | 啟閉裝置 | | 類型（通道位置）： | 直通式 | | 作用對象： | 其他 | |
| 一）簡介
本閥用于工業管道上介質流動啟閉裝置
（二）yjzq-j50n高壓球閥技術參數
公稱壓力：31.5MPa
試驗壓力：50MPa
工作壓力：31.5MPa
工作溫度：-20~+80℃
適用介質：油、水、皂化液、水—乙二醇
閥體材料：鋼、不銹鋼
球芯材料：鋼、不銹鋼
接頭密封材料：丁睛橡膠、氟橡膠
面處理：磷化、鍍黃鋅、鍍鉻、鍍鎳，氧化 內螺紋連接
型號 D1 D2 L1 L2 L3 L4 H1 H2 H3
YJZQ-J10N Ф10 M18×1.5 78 14 105 32 16 36 76
YJZQ-J15N Ф15 M22×1.5 86 16 147 38 19 45 80
YJZQ-J20N Ф20 M27×2 108 18 185 48 25 55 101
YJZQ-J25N Ф25 M33×2 116 20 185 57 28.5 64 111
YJZQ-J32N Ф32 M42×2 136 22 240 75 37.5 84 134
YJZQ-J40N Ф40 M48×2 148 24 240 85 42.5 95 165
YJZQ-J50N Ф50 M64×2 180 26 240 104 52 112.5 180
外螺紋連接
型號 D1 D2 D3 L1 L2 L3 L4 L5 H1 H2 H3
YJZQ-J10W Ф10 Ф20 M27×1.5 94 16 2 105 32 16 36 76
YJZQ-J15W Ф15 Ф22 M30×1.5 102 16 2 147 38 19 45 80
YJZQ-J20W Ф20 Ф28 M36×2 124 18 2.5 185 48 25 55 101
YJZQ-J25W Ф25 Ф35 M42×2 136 20 2.5 185 57 28.5 64 111
YJZQ-J32W Ф32 Ф40 M52×2 150 20 2.5 240 75 37.5 84 134
YJZQ-J40W Ф40 Ф50 M64×2 180 24 2.5 240 85 42.5 95 165
YJZQ-J50W Ф50 Ф60 M72×2 210 26 2.5 240 104 52 112.5 180
|
