標準技術參數
閥 體
公稱通徑：DN40-DN1000
閥體材質：球墨鑄鐵、304、316
連接方式：對夾式、法蘭式、凸耳對夾式
壓力等級：PN1.0MPa、PN1.6MPa
結構形式：中線結構
閥內組件
閥座密封：EPDM：-30℃～120℃
NBR ：-30℃～80℃
PTFE：-30℃～140℃
VITON：-30℃～150℃
閥板材質：球墨鑄鐵鍍鎳、尼龍涂層、鋁青銅、304、316
316L、1.4529、2507
閥桿材質：不銹鋼410、304
適用介質：水、液體、氣體、油類、粉體、蒸汽、酸堿腐蝕性介質。
設計制造標準
設計制造：GB/T12238-2008
連接標準：JB/T 79.1-1994
結構長度：GB/T12221-2005
壓力試驗：GB/T13927-2008
氣動執行器
雙作用： 通氣開、通氣關，氣源故障保持當前位置
單作用氣開式： 通氣開、斷氣關，氣源故障關閉
單作用氣關式： 通氣關、斷氣開，氣源故障打開
可選附件： 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
對夾式氣動蝶閥尺寸圖
型號規格表：
| DN | 英寸 | GB國標尺寸（mm）PN10/PN16 | 執行器尺寸 | |||||||
| L | D1 | D2 | H1 | H2 | n-Φd | A | B | C | ||
| 50 | 2 | 42 | 52.6 | 125 | 142 | 80 | 4-16 | 163 | 96 | 76 |
| 65 | 2 1/2 | 45 | 64.4 | 145 | 155 | 89 | 4-16 | 195 | 115 | 91 |
| 80 | 3 | 45 | 78.9 | 160 | 161 | 95 | 8-16 | 195 | 115 | 91 |
| 100 | 4 | 52 | 104.1 | 180 | 180 | 114 | 8-16 | 217 | 137 | 11 |
| 125 | 5 | 55 | 123.4 | 210 | 193 | 127 | 8-16 | 258 | 147 | 122 |
| 150 | 6 | 55 | 155.9 | 240 | 205 | 139 | 8-20 | 299 | 165 | 136 |
| 200 | 8 | 60 | 202.8 | 295 | 250 | 175 | 8-20/12-20 | 349 | 182 | 153 |
| 250 | 10 | 66 | 250.8 | 350/355 | 282 | 203 | 12-20/12-24 | 397 | 199 | 173 |
| 300 | 12 | 76 | 301.9 | 400/410 | 326 | 242 | 12-20/12-24 | 473 | 221 | 192 |
| 350 | 14 | 76 | 334 | 460/470 | 358 | 267 | 16-20/16-24 | 560 | 249 | 213 |
| 400 | 16 | 86 | 390 | 515/525 | 380 | 301 | 16-24/16-27 | 601 | 280 | 243 |
| 450 | 18 | 105 | 441 | 565/585 | 422 | 381 | 20-24/20-27 | 738 | 383 | 356 |
| 500 | 20 | 130 | 492 | 620/650 | 479 | 387 | 20-24/20-30 | 738 | 383 | 356 |
| 600 | 24 | 151 | 593 | 725/770 | 562 | 457 | 20-27/20-33 | 940 | 434 | 415 |
以上為GB國標PN10 PN16尺寸圖。

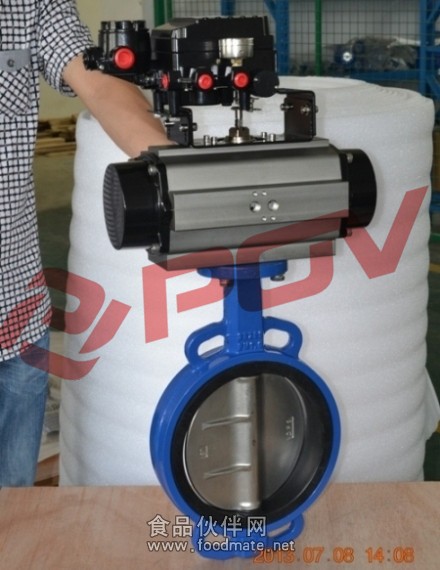

d671x氣動對夾式調節蝶閥
圖片
可配YT-1000R電氣定位器，起到調節作用。
· 關于報價
銷售部：汪琴傳真：021-39652505
QQ：1297248683
或其他，可來電咨詢!
