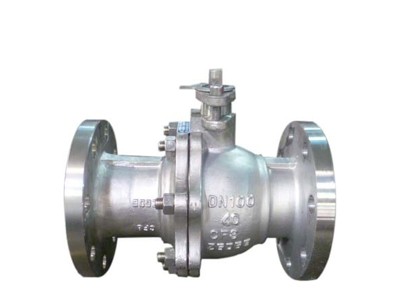

一、Q41H不銹鋼高溫球閥特點：
1、采用H密封使閥門能夠耐高溫，可達450度
2、整體不銹鋼材質使閥門有著更好的防腐蝕性能，特別適合有腐蝕性介質
3、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
4、由于是采用H密封，故全部采用實心球，并且球體經過研磨有效的保證閥門的密封，能夠達到相關標準，應用在項目當中壽命長。
5、Q41H不銹鋼高溫球閥下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
二、Q41H不銹鋼高溫球閥材質表：
| 序號 | 零件名稱 | 材料名稱 |
| Q41H | ||
| 1 | 閥體 | 304、316 |
| 2 | 密封圈 | 石墨 |
| 3 | 閥座 | 304 |
| 4 | 球體 | 2Cr13 |
| 5 | 螺母 | 35 |
| 6 | 螺柱 | 35CrMoA |
| 7 | 座墊 | 1Cr18Ni9Ti |
| 8 | 彈簧 | 彈簧鋼 |
| 9 | 墊片 | 柔性石墨+不銹鋼 |
| 10 | 填料 | 柔性石墨 |
| 11 | 填料壓蓋 | WCB |
| 12 | 擋圈 | 16Mn |
| 13 | 閥桿 | 1Cr13 |
| 14 | 螺釘 | 35 |
三、Q41H不銹鋼高溫球閥規格尺寸：
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | |||||||
| L | D | D1 | D2 | D6 | b-f | z-Φd | W | ||
| 1.6 | 15 | 130 | 95 | 65 | 45 |
| 14-2 | 4-14 | 115 |
| 20 | 140 | 105 | 75 | 55 |
| 14-2 | 4-14 | 130 | |
| 25 | 150 | 115 | 85 | 65 |
| 14-2 | 4-14 | 150 | |
| 32 | 165 | 135 | 100 | 78 |
| 16-2 | 4-18 | 190 | |
| 40 | 180 | 145 | 110 | 85 |
| 16-3 | 4-18 | 230 | |
| 50 | 200 | 160 | 125 | 100 |
| 16-3 | 4-18 | 240 | |
| 65 | 220 | 180 | 145 | 120 |
| 18-3 | 4-18 | 280 | |
| 80 | 250 | 195 | 160 | 135 |
| 20-3 | 8-18 | 310 | |
| 100 | 280 | 215 | 180 | 155 |
| 20-3 | 8-18 | 330 | |
| 125 | 320 | 245 | 210 | 185 |
| 22-3 | 8-18 | 600 | |
| 150 | 360 | 280 | 240 | 210 |
| 24-3 | 8-23 | 800 | |
| 200 | 400 | 335 | 295 | 265 |
| 26-3 | 12-23 | 1000 | |
| 250 | 450 | 425 | 355 | 320 |
| 30-3 | 12-25 | 1200 | |
