ZX型臥式自吸離心泵適用于城市環保、建筑、消防、化工、制藥、染料印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等。
適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊裝的漿料（介質粘度≤100厘珀、含固量可達30%以下）。
裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農藥、苗圃、果園、茶園的良好機具。
可和任何型號、規格的壓濾機配套使用，將漿料送給濾機進行壓濾的最理想配套泵種。
技術參數：
流量：3～600m3/h；揚程：12～80m；轉速：2900、1450r/min；
功率：0.75～132KW；進口直徑：25～300mm；工作壓力：1.6Mpa。
型號意義：
例如：50ZX12.5-50PB
50-吸入口直徑(mm)
ZX-自吸泵
12.5-流量(m3/h)
50-揚程(m)
P-材質不銹鋼
B-防爆電機
ZX型臥式自吸泵性能參數：
| 型號 | 流量(m3/h) | 揚程(m) | 電機功率(kw) | 轉速(r/min) | 吸程(m) | 自吸性能(min/5m) |
| 25ZX3-20 | 3 | 20 | 0.75 | 2900 | 6.5 | 1.9 |
| 25ZX3-32 | 3 | 32 | 1.5 | 1.8 | ||
| 32ZX3.2-32 | 3.2 | 32 | 1.5 | 1.8 | ||
| 32ZX3.2-50 | 3.2 | 50 | 3 | 1.8 | ||
| 40ZX6.3-20 | 6.3 | 20 | 1.1 | 1.9 | ||
| 40ZX6.3-32 | 6.3 | 32 | 2.2 | 1.8 | ||
| 40ZX10-40 | 10 | 40 | 4 | 1.5 | ||
| 40ZX12.5-50 | 12.5 | 50 | 5.5 | 1.5 | ||
| 50ZX15-12 | 15 | 12 | 1.5 | 2.4 | ||
| 50ZX18-20 | 18 | 20 | 2.2 | 2.4 | ||
| 50ZX20-30 | 20 | 30 | 4 | 1.5 | ||
| 50ZX12.5-32 | 12.5 | 32 | 3 | 1.5 | ||
| 50ZX15-40 | 15 | 40 | 4 | 1.5 | ||
| 50ZX12.5-50 | 12.5 | 50 | 5.5 | 1.5 | ||
| 50ZX15-60 | 15 | 60 | 7.5 | 1.3 | ||
| 50ZX20-75 | 20 | 75 | 11 | 1.3 | ||
| 65ZX30-15 | 30 | 15 | 3 | 2.0 | ||
| 65ZX25-32 | 25 | 32 | 5.5 | 1.5 | ||
| 65ZX25-50 | 25 | 50 | 7.5 | 1.3 | ||
| 65ZX25-75 | 25 | 75 | 11 | 1.3 | ||
| 80ZX35-18 | 35 | 18 | 3 | 6 | 3.4 | |
| 80ZX43-17 | 43 | 17 | 4 | 1.8 | ||
| 80ZX40-22 | 40 | 22 | 5.5 | 1.9 | ||
| 80ZX50-32 | 50 | 32 | 7.5 | 1.5 | ||
| 80ZX60-55 | 60 | 55 | 18.5 | 1.5 | ||
| 80ZX60-70 | 60 | 70 | 22 | 1.2 | ||
| 100ZX100-20 | 100 | 20 | 11 | 1.8 | ||
| 100ZX100-40 | 100 | 40 | 18.5 | 1.8 | ||
| 100ZX100-65 | 100 | 65 | 30 | 1.8 | ||
| 100ZX70-80 | 70 | 80 | 30 | 1.8 | ||
| 150ZX160-55 | 160 | 55 | 45 | 5 | 1.8 | |
| 150ZX150-80 | 150 | 80 | 55 | 1.2 | ||
| 200ZX400-32 | 400 | 32 | 55 | 1450 | 2.0 | |
| 200ZX280-63 | 280 | 63 | 90 | 1.5 | ||
| 250ZX350-65 | 350 | 65 | 110 | 1.5 | ||
| 250ZX550-32 | 550 | 32 | 75 | 2.0 | ||
| 250ZX400-50 | 400 | 50 | 90 | 2.0 | ||
| 250ZX450-55 | 450 | 55 | 110 | 2.0 | ||
| 300ZX600-32 | 600 | 32 | 90 | 2.0 | ||
| 300ZX500-50 | 500 | 50 | 110 | 2.0 | ||
| 300ZX550-55 | 550 | 55 | 132 | 2.0 |
該泵均采用軸向回液的泵體結構。泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成. 泵正常起動后.葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，井在葉輪內得以完全混合, 在離心力的作用下.液體夾帶著氣體向渦卷室外緣流動、在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來.氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉掄內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少.直到吸盡氣體，完成自吸過程，泵便投入正常作業。
在一些泵的軸承體底部還沒有冷卻室。當軸承發熱引起軸承體溫升超過70℃時，可在冷卻室處通過任意一只冷卻液管接頭，注入冷卻液循環冷卻。泵內部防止液體由高壓區向低壓區泄漏的密封機構是前后密封環，前密封環裝在泵體上，后密封環裝在軸承體上，當泵經長期運轉密封環磨損到一定程度.并影響到泵的效率和自吸性能時.應給予更換。
產品概述：

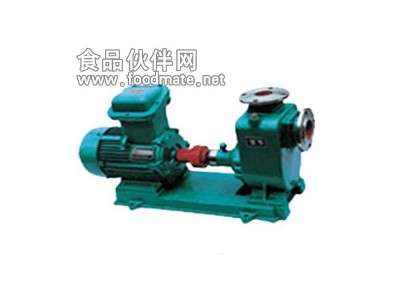

ZX型臥式自吸離心泵。該型式泵與其它型式的自吸離心泵比較，因為泵本身沒有逆止閥，結構最為簡單；工作最為可靠；無故障工作時間長，維護、使用方便、體積小、重量輕、效率高、在設計上做了特別的考慮與 相同口徑的泵比較，排量大、性能高。
ZX型臥式自吸離心泵在工農業生產、搶險救助，如排澇、救火中作為應急泵使用效能更為突出。 ZX型臥式自吸離心泵廣泛適用石 油、化工、冶金、機械、化纖、食品、能源、交通等工業部門城市給水、亦可用于農業排灌、 噴灌。供輸送清水或粘度小于5°E，溫度低于80℃物理及化學性質類似清水的其它液體。
