用于污水管道上的點或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現起阻，是管道出水容量達不到設計要求，其次：其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。

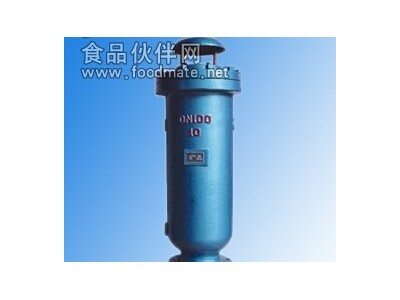

SCAR復合式污水排氣閥作用原理：管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，當空氣排完時，污水進入閥內，球浮起，傳動活瓣到關閉，停止排氣。管內在運作時會自然產生少量氣體，這些氣體會集中到管內上部，到相當程度，閥內污水下降，浮球順水下降，氣從小孔排出。如出現停電、停泵，管內水流空時隨時出現負壓，浮球順水下降，打開小孔帶動大孔進行大量補氣，確保管道安全。注：排氣閥在使用過程中壓力不能低于0.02Mpa，如低于0.02Mpa，排氣閥容易出現漏水。必須配一只閥門作為檢修用。SCAR復合式污水排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進（如圖）這樣把浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。次產品是污水管道工程的排氣閥。SCAR復合式污水排氣閥技術參數：1.工作壓力：1.0Mpa2.介質：清水3.使用溫度：常溫4.閥體：HT2005.浮球與活瓣：304不銹鋼6.密封材料：丁晴橡膠SCAR復合式污水排氣閥外形尺寸復合式污水排氣閥主要零部件材質：
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | HT200 |
| 2 | 閥蓋 | HT200 |
| 3 | 浮球 | SUS 304 |
| 4 | 杠桿架 | 鑄銅ZH59 |
| 5 | 桿 | 鑄銅ZH59 |
| 6 | 塞頭 | 丁睛橡膠NBR |
| 公稱通徑 DN(mm) | D | D1 | D2 | H | Z-∮d |
| 50 | 160 | 125 | 205 | 495 | 4-18 |
| 80 | 195 | 160 | 270 | 600 | 4-18 |
| 100 | 215 | 180 | 285 | 760 | 8-18 |
| 150 | 280 | 240 | 340 | 860 | 8-22 |
| 200 | 335 | 295 | 400 | 1010 | 8-22 |
| 250 | 390 | 350 | 465 | 1210 | 12-22 |
| 規格DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 立方米/小時 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-226 |
排氣閥工作原理
排氣狀態時，浮筒由于重力作用，將杠桿的一端向下拉下，這時杠桿處于傾斜狀態，在杠桿與排氣孔接觸部分出現空隙，空氣就通過此空隙由排氣孔排出，隨著空氣的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠桿上的密封端面逐漸壓上排氣孔，直至整個排氣孔被完全堵住。排氣閥這時就完全處于封閉狀態。
排氣閥的優點1.排氣閥的浮筒采用低密度的PPR和復合材料材料，此材料即使長時間在高溫水的浸泡下也不會產生變形。不會造成浮筒活動困難。
2.浮筒杠桿采用硬質塑料，杠桿與浮筒和支座之間的聯接都采用活動聯接，故不會在長期運行時產生銹蝕，導致系統不能工作而發生漏水。
3.杠桿的密封端面部分是采用彈簧支撐，可以隨杠桿的運動相應伸縮，保證在不排氣的情況下的密封性。
安裝：排氣閥在安裝時，跟隔斷閥一起安裝，這樣當需要拆下排氣閥時進行檢修時，能保證系統的密閉，水不致外流。低密度的PP材料，此材料即使長時間在高溫水的浸泡下也不會產生變型。
