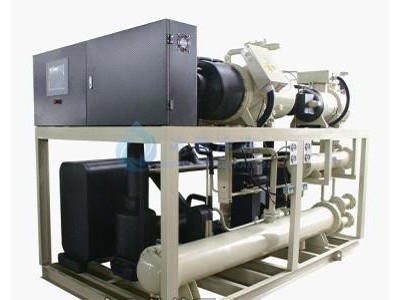

復疊超低溫機組供-85℃～-40℃載冷劑

低溫/超低溫制冷機組是我公司主要技術人員集數十年中低溫冷水機組設計經驗，綜合國內外同類產品的先進技術而設計開發的新一代低溫/超低溫制冷機組，具有高效、節能、環保、高可靠性等特點，多項先進技術的應用，使該產品的綜合技術水平達到水平，該產品已獲國家。

FDHSCL復疊低溫機組的高溫級與低溫級主機均采用臺灣漢鐘半封閉螺桿壓縮機；系統關鍵零部件及電氣控制元件均采用品牌產品，性能可靠；蒸發冷凝器采用板式換熱器提高機組的能效比，控制系統采用PLC（可編程控制器）控制，制冷劑采用符合環保標準的R404A與R23,加上技術的全溫度工況技術的應用，使該機組能為環境模擬試驗室的運行提供的解決方案。

 冰菱超低溫制冷設備復疊超低溫機組型號表示方法



冰菱超低溫制冷設備復疊超低溫機組主要用途與適用范圍

    該機組以純酒精為載冷劑，可提供-85℃～-40℃的載冷劑，作為各種工藝用冷源的主機。


冰菱超低溫制冷設備復疊超低溫機組主要性能

本產品的設計、制造、檢驗參照執行以下標準：

   GB/T 18430.1-2007 《蒸氣壓縮循環冷水（熱泵）機組 工業或商業用及類似用途的冷水（熱泵）機組》

主要技術參數和性能指標：

壓縮機數量：    2

適用電源：      3N 380V 50Hz

制冷劑：        高溫級  R404A  低溫級  R23

板式蒸發器：   管徑-進出水管皆為DN65   進出水方向-上進下出

連接方式-法蘭連接       水流量-10.8m3/h

水冷冷凝器：   管徑-進出水管皆為DN80  進出水方向-下進上出

               連接方式-法蘭連接       水流量-20m3/h

外形尺寸：      3200mm×1600mm×2050mm（長×寬×高）

機組重量：      2700kg

說明：1標準工況-高溫級：蒸發溫度-10℃，冷凝溫度40℃

低溫級：蒸發溫度-55℃，冷凝溫度-5℃

                 冷卻水進水溫度30℃     冷卻水出水溫度35℃

 2名義工況-高溫級：蒸發溫度-38℃，冷凝溫度40℃

低溫級：蒸發溫度-85℃，冷凝溫度-33℃

                 冷卻水進水溫度30℃     冷卻水出水溫度35℃

               3制冷量、輸入功率、冷卻水和冷凍水流量皆為名義工況下參數。

冰菱超低溫制冷設備復疊超低溫機組主要結構

該冷水機組主要由半封閉螺桿壓縮機、外置油分離器、水冷冷凝器、預冷器、球閥、過濾器、電子膨脹閥、蒸發冷凝器、經濟器、回熱器、膨脹容器、噴液裝置和電氣控制系統等組成。
