活細胞研究用時空超分辨率和單分子靈敏度超薄層光顯微鏡系統
概況

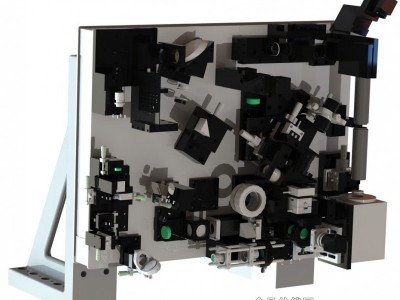

3i 晶格層光顯微鏡系統
空間和時間分辨率的契合點
| 空間和時間分辨率的契合點 該顯微鏡由霍華德.休斯頓醫學研究所Janelia研究園區的諾貝爾獎獲得者Eric Betzig博士發明，被應用到生物系統，跨越了空間和時間的四個數量級。一個高靈敏度的初始物鏡加上定制設計的照明系統，允許光學切片使用極低的光劑量并以的持續時間來進行成像。3D實驗之前受限于光毒性，現可以連續監測數小時或數天。高時空分辨率，高速度和高靈敏度的結合使晶格層光成為活細胞顯微鏡新時代的工具。 |
Top and side view volume renderings of HeLa cells expressing mEmerald-Lifeact, demonstrating the higher speed and reduced phototoxicity of the lattice light (right) compared to Bessel beam plane illumination (left) when each is applied to super-resolution structured illumination microscopy (SR-SIM). | ||
|
| |||
優勢
3i 晶格層光顯微鏡系統
光毒性減少
| 軸向分辨率增加2倍 | 光毒性和光漂白 10倍~20倍減少 | 常規標本準備 |

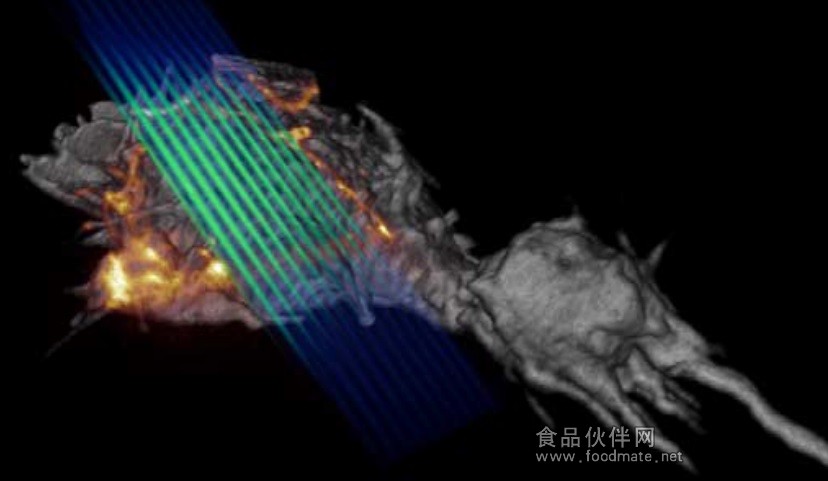

| 常規的光束產生的是高斯光束，太厚超過細胞直徑，只能允許亞細胞成像。無衍射光束穿過成像區域，產生一種亞微米厚度的虛擬光束，非常適用于無創的高速4D成像。 | 通過發散多個低強度超薄、無衍射光束穿過一片廣泛的區域，在任意單一平面的強度都被降低，并且非線性光損傷機制的影響縮至。 | 標本被培養或安裝在一個直徑為5毫米的蓋玻片上。無需特殊染料或標本處理。標本放置裝置具有輸入和輸出端口，用于灌注加熱或冷卻介質。 |
|
|
| 相對于旋轉盤共聚焦顯微鏡， 速度提升20倍 |
| 高軸向和時間分辨率同時實現-這是無論旋轉盤共聚焦或者高斯光束都無法實現的范例。 |
System
3i 晶格層光顯微鏡系統
切緣顯微鏡，使用簡單易用的SlideBook™ 界面

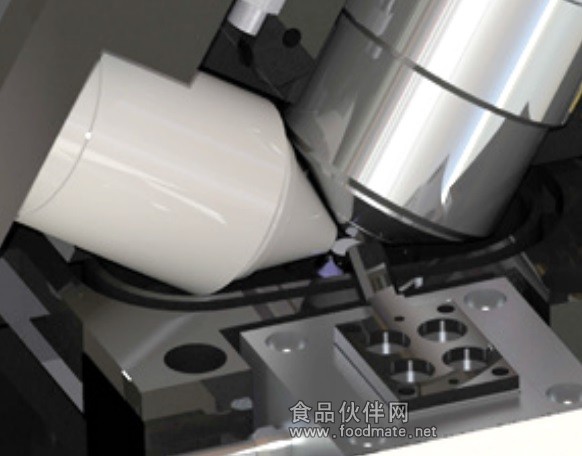

| 晶格層光在標本上方水界面直角處結合了兩個高專業性物鏡。25X/1.1NA成像物鏡是一個帶校正環和長2毫米工作距離水浸沒透鏡。定制設計的0.71NA長工作距離的照明物鏡被構造成適合緊鄰成像物鏡并且照明成像區域，以獲得的信號和分辨率。第三個物鏡位于標本腔室下方，作為觀測標本位置的目鏡。 | 照明是高度專業用于在特別薄的光層里達到能量輸送。一個高速的空間光調制器（SLM）與環形掩模,允許密閉空間光晶格被投射到樣品上。一個振鏡來控制晶格運動，要么是抖動形成的均勻光片要么是離散開，加強了超高分辨率結構照明顯微系統（SIM）。 |
|
使用一個高速高分辨率sCMOS探測器來捕捉圖像。 SlideBook™ 6軟件控制系統的各個方面，當提供糾偏原始數據，去卷積和查看三維樣品圖能力時，允許激光發射的復雜高速同步，空間光調制器圖形顯示，振鏡運動和探測器讀出，樣品室和系統通過環保控制支持長期活細胞實驗。接入端口支持灌注刺激劑，通過使用SlideBook™ 6控制輸送數字化時間表和成像同步。 |
規格
技術參數
| 部件 | 3i晶格層光 |
| 照明光學元件 | 定制鏡頭 |
| 照明 | - 透射式LED和落射熒光LED用于定位樣品 - 405nm, 445nm, 488nm, 514nm, 561nm, 640nm |
| 檢測模塊 | 尼康 25x/1.1，工作距離2mm 配備500nm焦距管鏡頭，62.5x |
| 樣品室 | 5mm蓋玻片 |
| 軟件 | SlideBook™ |
| 細胞培養裝置 | - 灌注標本室?guī)Ъ訜岷虲O2控制 - 可溶性因子灌注口，可用SlideBook編程調度 |
| 采集速度 | 1,000 frames/sec, 100 x 20 um in xy field of view, 3D 18,000 frames/sec, 53 x 53 um in xyfield of view, 2D |
| 檢測光譜范圍 | 400 - 740nm |
| 檢測放大 | 0 - 2.5x, continuous |
| 觀測區域XYZ（um） | 100um x 70 um x 100um |
| 488nm激發波長下XYZ分辨率 | 150 x 230 x 280 (SIM) 230 x 230 x 370 (Dither) |
| 光片厚度 | Light Sheet Thickness (nm) |
| 探測器 | 濱松ORCA-Flash 4.0 v2 sCMOS可以通過C卡口連接到雙探測器口 |
| 像素尺寸 像素格式 位元深度 幀率 | 6.5um 2048 x 2048 (4.2 Mpixel) 16 bit 100fps 全幀 |
about 3i
智能成像技術的創新
新的創新解決技術局限性
|
| Intelligent Imaging Innovations (3i)設計并制造切緣活細胞和活體顯微成像平臺，由我們SlideBook?軟件驅動。3i由一群科學家創建與1995年，他們的研究活動涵蓋了細胞生物學、免疫學、神經科學和計算機科學。 我們的共同目標是提供多位顯微平臺，簡單易用，模塊化設計，并且滿足生物學研究領域的專家不斷變化的需求。 3i的總部設在美國科羅拉多州丹佛市，是一個采用再生材料的下線出租車維修廠。建筑包括其他可回收和再利用項目，如曲棍球玻璃，回收的托盤架，鐵路棚車地板，和一個由2000個再生PET塑料水瓶組成的“細胞”墻系統。 3i的歐洲總部位于德國哥廷根，是哥廷根大學喬治?奧古斯特的家鄉。 此外，3i與美國（亞哥，洛杉磯，巴爾的摩）和歐洲（倫敦，巴西）的應用和研究科學家有著廣泛的業務往來。3i的合作伙伴遍及世界各地，包括中國及周邊地區，日本，印度，以色列等地，均有經銷商。 |
