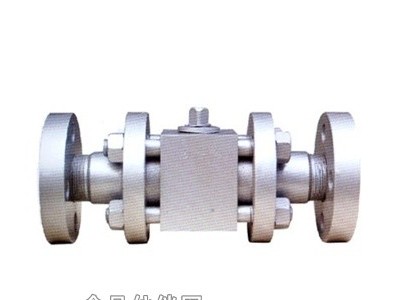

Q41F三段式高壓球閥驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、焊接，密封結構可選用軟密封、硬密封，公稱壓力范圍PN1.0-32MPa，材質可選用鍛鋼、鍛不銹鋼，適用溫度：-20～232℃～350℃。
本公司生產的Q41F三段式高壓球閥所有部件均為鍛件，采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出，該產品采用鑲嵌式閥座，閥座背后設置O型圈，確保介質不外漏。
二、Q41F三段式高壓球閥主要零部件材料表
| 序號 | 零件名稱 | 材料 | ||
| Q41F-C | Q41F-P | Q41F-R | ||
| 1 | 閥體 | 碳素鋼鑄件或鍛件 | 鉻鎳鈦不銹鋼鑄件或鍛件 | 鉻鎳鉬鈦不銹鋼鑄件或鍛件 |
| 2 | 球體、閥桿 | 2GrL3 | 鉻鎳鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 |
| 3 | 手柄 | 鑄鐵/WCB | ||
| 4 | 密封圈 | 增強聚四氟乙烯(VUOLUK PTFE) | ||
| 5 | 填料 | 聚四氟乙烯(PTFE) | ||
三、Q41F三段式高壓球閥主要性能規范表
| 公稱壓力PN(MPa) | 16 | 32 |
| 強度試驗壓力(殼體) | 24MPa | 48 MPa |
| 低壓密封試驗壓力(氣) | 0.5-0.7MPa | |
| 高壓密封試驗壓力(液) | 17.6 MPa | 35.2MPa |
四、Q41F三段式高壓球閥主要外形尺寸表
| 公稱壓力 PN(MPa) | 公稱通徑DN(mm) | 尺寸(mm) | ||||||||
| L | D | D1 | D2 | b | Z-Φd | M | H | L0 | ||
| 6.4-22.0 | 10 | 210 | 95 | 60 | 18 | 20 | 3-Φ18 | M24×2 | 77 | 220 |
| 15 | 230 | 95 | 60 | 20 | 20 | 3-Φ18 | M24×2 | 85 | 220 | |
| 25 | 260 | 105 | 68 | 28 | 20 | 3-Φ18 | M33×2 | 100 | 250 | |
| 32 | 300 | 115 | 80 | 38 | 25 | 4-Φ18 | M42×2 | 120 | 300 | |
| 40 | 350 | 125 | 90 | 48 | 28 | 6-Φ26 | M52×2 | 150 | 400 | |
| 50 | 400 | 165 | 115 | 61 | 32 | 6-Φ26 | M64×3 | 165 | 400 | |
| 65 | 490 | 200 | 145 | 75 | 40 | 6-Φ29 | M80×3 | 180 | 500 | |
| 80 | 580 | 225 | 170 | 94 | 50 | 6-Φ33 | M100×3 | 200 | 600 | |
| 100 | 620 | 260 | 195 | 115 | 60 | 6-Φ36 | M125×4 | 245 | 800 | |
| 125 | 750 | 300 | 235 | 146 | 75 | 8-Φ39 | M155×4 | 270 | 850 | |
| 150 | 800 | 330 | 255 | 163 | 78 | 8-Φ42 | M175×4 | 300 | 850 | |
| 200 | 850 | 400 | 315 | 193 | 90 | 8-Φ48 | M215×6 | 400 | 900 | |
| 32.0 | 10 | 210 | 95 | 60 | 18 | 20 | 3-Φ18 | M24×2 | 77 | 220 |
| 15 | 230 | 105 | 68 | 20 | 20 | 3-Φ18 | M33×2 | 85 | 220 | |
| 25 | 260 | 115 | 80 | 28 | 25 | 4-Φ18 | M42×2 | 100 | 250 | |
| 32 | 300 | 125 | 90 | 38 | 28 | 6-Φ26 | M52×2 | 120 | 300 | |
| 40 | 350 | 165 | 115 | 48 | 32 | 6-Φ26 | M64×2 | 150 | 400 | |
| 50 | 400 | 200 | 145 | 61 | 40 | 6-Φ29 | M80×2 | 165 | 400 | |
| 65 | 490 | 225 | 170 | 75 | 50 | 6-Φ33 | M100×2 | 180 | 500 | |
| 80 | 580 | 260 | 195 | 94 | 60 | 6-Φ36 | M125×2 | 200 | 600 | |
| 100 | 620 | 300 | 235 | 115 | 75 | 8-Φ39 | M155×2 | 245 | 800 | |
| 125 | 750 | 330 | 255 | 146 | 78 | 8-Φ42 | M175×2 | 270 | 800 | |
| 150 | 800 | 400 | 315 | 163 | 90 | 8-Φ48 | M215×2 | 300 | 850 | |
| 200 | 850 | 480 | 380 | 193 | 120 | 8-Φ60 | M265×2 | 400 | 900 | |
五、Q41F三段式高壓球閥主要結構圖
客戶訂貨須知
尊敬的客戶！如果你需要的三段式高壓球閥使用場合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們新然閥門廠的專業工程師為您審核選型。
