一、產品概述
HT-LWGY渦輪流量計傳感器是一種精密流量測量儀器儀表，與之相應的流量積算儀表配套可以用于測量液體的流量和總量。該產品廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量計傳感器可以應用于制藥行業。
一體化渦輪流量計結構為防爆型的設計，可以顯示流量的總量、瞬時流量和流量滿度百分比。電池所采用的是長效鋰電池，單功能積算表電池使用壽命也可達到5年以上，多功能顯示表電池使用壽命也可達到一年以上。
一體化表頭可以顯示的流量單位眾多，有立方米、加侖、升、標準立方米、標準升等，還可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
液體渦輪流量計的技術性能對于粘度較高的液壓油、機油，小口徑規格可以采用實流標定。
二、產品分類
按儀表功能分類，FM110系列渦輪流量計可分為2大類 1：渦輪流量傳感器/變送器 2：智能一體化渦輪流量計
三、功能說明
渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；且儀表價格低廉，
集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
該類渦輪流量系列的產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖所示。
圖1 HT系列基本型傳感器/變送器  | 圖2 HT系列防爆型 傳感器/變送器 |
智能一體化渦輪流量計

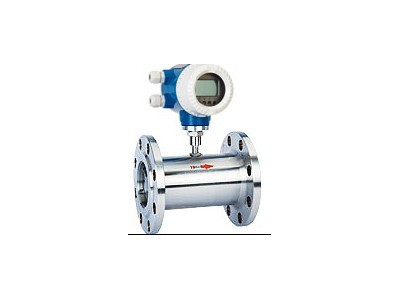

圖3 HT系列智能一體化渦輪流量計  | 采用超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。 |
| HT-儀表口徑（mm）及連接方式 | DN 4、6、10、15、20、25、32、40采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 | |||
| 精度等級 | ±1%R、±0.5%R、±0.2%R（需特制） | |||
| 量程比 | 1:10:1:15:1:20 | |||
| 儀表材質 | 304不銹鋼、316（L）不銹鋼等 | |||
| 被測介質溫度（℃） | -20～＋120℃ | |||
| 環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa | |||
| 輸出信號 | 傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V 變送器：兩線制4 ~ 20mADC電流信號 | |||
| 供電電源 | 傳感器：+12VDC 、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池或+24VDC外供電 | |||
| 信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） | |||
| 傳輸距離 | ≤1000m | |||
| 信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 | |||
| 防爆等級 | 基本型：非防爆產品；防爆型：ExdIIBT6 | |||
| 防護等級 | IP65 | |||
