編碼器選型

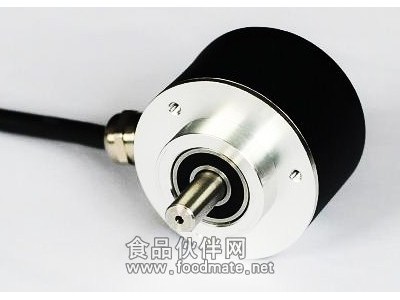

SSI單圈式旋轉編碼器

2 耐沖擊，抗干擾，可靠性高

2 多種形式的電氣接口（串行，并行等）

2 可選擇任意分辨率，可達65536

2 多種工作電壓可選（5V,12V,24V,8～29V等）

2 零位預置功能、計數方向選擇。

技術參數

環境參數


使用溫度
—20～60℃

相對濕度
30～85%RH（無結露）

防護等級
IP65

電氣參數


電源電壓
5V,12V,24V或8～29V

輸出波形
方波

響應頻率
0～250KHZ

機械參數


允許機械轉速
5000r/min

耐沖擊
GB/T 2423.5－1995 100g,6ms

耐振動
GB/T 2423.10－1995 10g,10～500HZ

啟動力矩
1.5x10ˉ2 N·m

軸負載


轉動慣量
9.010ˉ6 kg·m2

允許角加速度
1.0104 rad/s

對應式編碼器工作原理
★ 對應式編碼器軸旋轉時，有與位置- -對應的代碼（二進制、BCD碼等）輸出。
從代碼大、小的變更，即可判別正反方向和位移所處的位置，而無需判向電
路。
★它有一個對應零位代碼，當停電或關機后，再開機重新測量時，仍可準確地
讀出停電或關機位置的代碼，并準確地找到零位代碼。
★一般情況下，對應式編碼器的測量范圍為0°-360°，但特殊的型號也可實
現多圈測量。

1基本參數
測角范圍0—360°位數16位
分辨率20″精度±40″

2電氣參數
工作電壓DC5V消耗電流0.2A
輸出接口RS485串口輸出波特率115.2Kb/s
輸出自然二進制
