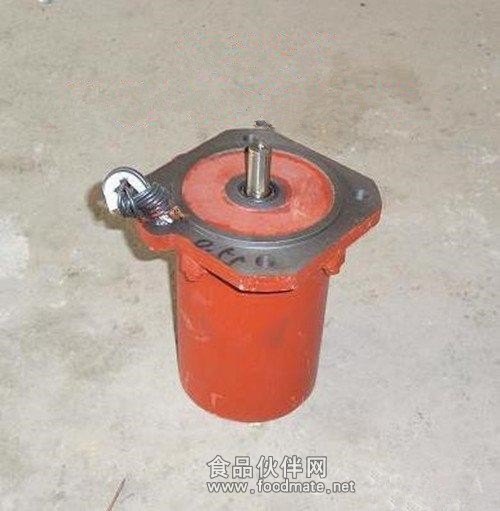

YBDF-212-4三相異步防爆電機，額定電壓380V(特殊要求訂貨時可提出)，額定功率0.25kw，轉速達到1440r/min，配套玉林公司DZB防爆閥門電動裝置使用，從而達到防爆效果，揚州玉林閥門控制有限公司YBDF-212-4閥門三相異步防爆電機是按照機械行業標準JB/T 2195-1998YBDF系列閥門電動裝置用三相異步電機技術條件嚴格生產的。電機功率：0.12-11 KW 電機極數：4極 我公司亦可提供閥門防爆，雙速等規格，歡迎來電咨詢。 YBDF-WF-211-4.YBDF-WF-222-4系列電動機的防爆標志為ExdⅡBT4，適用于工廠Ⅱ類A級、B級電氣設備，溫度組分別為T1、T2、T3、T4組爆炸性氣體混合物存在的環境。根據訂貨要求，也可為用戶生產防爆標志為Exd的電動機。本系列電機功率范圍：0.12-7.5 KW 電機極數：4極 防爆等級：Exd，ExdIIBT4
主要型號有：YBDF-WF-122-4，YBDF-WF-211-4、YBDF-WF-212-4，YBDF-WF-221-4，YBDF-WF-222-4，YBDF-WF-223-4， YBDF-WF-231-4，YBDF-WF-232-4，YBDF-WF-311-4，YBDF-WF-312-4，YBDF-WF-312-4，YBDF-WF-322-4，YBDF-WF-411-4，YBDF-WF-412-4，YBDF-WF-421-4，YBDF-WF-422-4。
YBDF系列電動機的防爆標志為Exd ⅡBT4，適用于工廠Ⅱ類A級、B級電氣設備，溫度組別為T1、T2、T3、T4組爆炸性氣體混合物存在的環境。根據訂貨要求，也可為用戶生產防爆標志為Exd的電動機。
YBDF-212-4閥門電機性能：
① 閥門電機轉矩符合閥門的啟閉轉矩特性。一般閥門開啟和關閉到位短時間內所需的轉矩值高, 而在中間運行狀態時所需轉矩值僅為開啟或關閉扭矩值的1/ 3 , 故閥門電機的特點是啟動力矩高, 過載能力強。閥門電機的轉矩與額定轉矩值之比大于3 倍, 啟動力矩與額定力矩值之比也大3 倍。
② 閥門電機設計時轉子形狀細長。因而高速轉動的電機在閥門關閉時給閥門密封附加的慣性載荷小, 既可保證閥門密封面可靠, 又不會使閥門密封面損壞。
③ 由于閥門的操作是斷續性的短時工作制, 因而閥門電機的工作時間按國家標準規定為 10min , 有的國外產品時間為15min。
④ 閥門電機端面出線, 無接線盒, 無風扇, 自冷卻式, 防護性能高。一般制式IP55 、 IP65 , 級別達IP68 為潛水型電機。
YBDF-212-4閥門電機故障分析：
1、防護等級低：電裝配套的閥門電機為全封閉鼠籠式結構,短時斷續工作制(10 min) 自冷卻式。按GB 4942. 1 - 85 要求,防護等級IP45 ,防護等級IP68 。閥門使用工況和環境等不同,要求的防護等級也不同。防護等級低將造成電機內腔受潮或有粉塵等異物侵入,電機絕緣阻值下降引起損壞。
2、包裝、運輸及保管不當：閥門電裝包裝應有防雨、防潮、防塵措施,包裝應牢固可靠。運輸過程中應有防雨措施,產品到現場后應存放在通風、干燥處,不得露天存放。禁止在陰雨天氣調試或檢修,調試完畢后要擰緊全部緊固件,以保證所有電氣部分密封嚴密可靠。
3、閥門電裝選型與行程位置調整控制不當：閥門電裝有兩個重要參數。①啟閉力矩值應包括閥門實際工作扭矩值加上閥門自身扭矩值,啟閉力矩大小影響閥門使用,力大易壞,力小易漏。在選型配套上應有足夠的余量(一般要求大于閥門實際操作轉矩值1. 1～1. 3 倍) 。 ②行程位置控制與閥門口徑大小、啟閉時間長短及結構形式等有關。閥門電裝配套的電機為電機,短時工作制,時間10 - 15min。如在短時工作時間內高負載,造成電機發熱絕緣等級下降造成損壞。
4、閥門電裝與電機型號不匹配：所選的電機型號與電裝要求不匹配,實際輸出力矩未留有足夠相應的余量,超載荷運轉時易造成電機損壞。
5、電器保護失靈,電器元件質量差：閥門電裝內的微動開關是控制機構的關鍵零部件,當閥門超過行程位置時,微動開關切斷電源,起過載保護作用。大多數電裝廠家將行程與力矩保護串聯在一起,當超行程或超力矩時,微動開關及時切斷交流接觸器線圈控制電源,從而切斷電機主回路。
6、電機內溫控保護失：電機內設有溫控開關,當閥門電機在過力矩時或長時間運轉時,電機溫度升高,超過設定溫度值時,溫控開關立即切斷控制回路,起到保護電機的作用。
7、調試安裝使用不當：①閥門電裝分為水平安裝和垂直安裝2 種。在垂直安裝時電機尾端在下方。在穿線套筒橡膠件密封失效時,腔體內的潤滑油脂通過電纜出線口進入電機內腔易使繞組短路而燒壞電機。 ②按GB 8528 - 1997 規定,電動裝置的手輪轉動方向應與輸出軸轉動方向一致,順時針為關閥,逆時針為開閥。若電機實際轉動方向與規定不符,則需更換三相電源的任意兩相(對調即可) 。否則因反相,使保護措施失效造成電機損壞。 ③由于閥門電機是高負載短時工作制。如果連續調試時間過長超過額定時間,導致電機發熱損壞。
