SYLGB 標準孔板可用于測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級

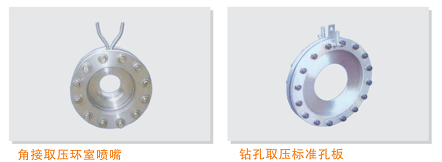

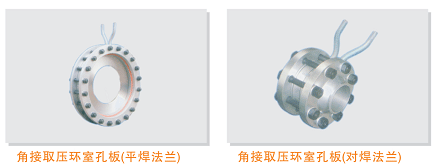

角接環室取壓標準孔板(噴嘴)－法環孔（噴）
型號：HQLGB（P）H-PN-DN-C1
適用壓力：Pn0.01～Pn2.5Mpa
適用管徑：DN40～DN600
用途及特點：使用于氣體、液體和蒸汽等流量測量，控制和調節。它具有測量精度高、造價低、安裝簡單、維護方便等特點。
角接環室取壓標準孔板(噴嘴)－法環孔（噴）
型號：HQLGB（P）H-PN-DN-C2
適用壓力：Pn2.5～Pn6.3Mpa
適用管徑：DN40～DN600
用途及特點：使用于較高工作壓力氣體、液體和蒸汽等流量測量，控制和調節。它具有測量精度高、使用壽命長、安裝維護方便等特點。
角接取壓標準孔板(噴嘴)－法孔（噴）
型號：HQLGB（P）H-PN-DN-C3
適用壓力：Pn6.3～Pn10Mpa
適用管徑：DN40～DN500
用途及特點：使用于高壓下氣體、液體和蒸汽等流量測量，控制和調節。它具有測量精度高、安裝使用、維護方便等特點。
角接取壓標準孔板(噴嘴)－環孔（噴）
型號：HQLGB（P）H-PN-DN-C4
適用壓力：Pn2.5～Pn32.0Mpa
適用管徑：DN15～DN500
用途及特點：使用于高溫高壓下的液體，蒸汽及熱網管道的流量測量，控制和調節。它具有耐沖擊，孔板或噴嘴不易變形，測量精度高、密封性能好，使用壽命長等特點。
角接鉆孔取壓標準孔板
型號：HQLGBZ-PN-DN-C1
適用壓力：Pn0.01～Pn2.5Mpa
適用管徑：DN400～DN2000
用途及特點：適用于氣體、液體等介質的大管徑的流量測量控制和調節。它具有測量精度高、安裝使用方便，造價低等特點。
產品選型
| 型號 | 說 明 | |||||||||
| SYLG | 節流裝置（標準孔板） | |||||||||
| 代號 | 按其結構特征的兩大基本分類 | |||||||||
| K | 孔板 | |||||||||
| P | 噴嘴等 | |||||||||
| 代號 | 公稱壓力（105Pa） | |||||||||
| 2.5 | 2.5 | |||||||||
| 10 | 10 | |||||||||
| 16 | 16 | |||||||||
| 25 | 25 | |||||||||
| 64 | 64 | |||||||||
| 100 | 100 | |||||||||
| 200 | 200 | |||||||||
| 代號 | 口徑(mm) | |||||||||
| 15～1200 | 15～1200mm | |||||||||
| 代號 | 按其結構形式細分 | |||||||||
| H | 標準孔板(環室) | |||||||||
| Y | 標準孔板(法蘭) | |||||||||
| K | 標準孔板(鉆孔) | |||||||||
| I | ISA 1932噴嘴 | |||||||||
| L | 長徑噴嘴 | |||||||||
| W | 文丘利噴嘴 | |||||||||
| G | 經典文丘利管 | |||||||||
| S | 雙重孔板 | |||||||||
| Q | 圓缺孔板 | |||||||||
| Z | 錐形入口孔板 | |||||||||
| R | 1/4圓孔板 | |||||||||
| P | 偏心孔板 | |||||||||
| N | 整體(內藏)孔板 | |||||||||
| X | 楔形孔板 | |||||||||
| T | 不在上述之列的特殊節流裝置 | |||||||||
| 代號 | 介質 | |||||||||
| 1 | 液體 | |||||||||
| 2 | 氣體 | |||||||||
| 3 | 蒸汽 | |||||||||
| 4 | 高溫液體 | |||||||||
| 代號 | 補償形式 | |||||||||
| N | 不帶壓力、溫度補償 | |||||||||
| P | 帶壓力補償輸出 | |||||||||
| T | 帶溫度補償輸出 | |||||||||
| Q | 帶壓力、溫度補償輸出 | |||||||||
| 代號 | 變送器差壓量程范圍 | |||||||||
| 0 | 微差壓量程 | |||||||||
| 1 | 低差壓量程 | |||||||||
| 2 | 中差壓量程 | |||||||||
| 3 | 高差壓量程 | |||||||||
| 代號 | 是否帶現場顯示 | |||||||||
| W | 節流裝置傳感器 | |||||||||
| X | 智能節流裝置（流量計） | |||||||||
