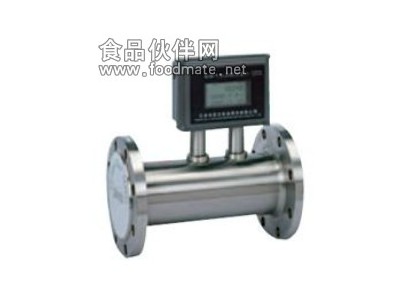

一、概述冷卻原水流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代冷卻原水流量計。廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。BF-714Y系列冷卻原水流量計可以分為渦輪流量傳感器/變送器和智能一體化冷卻原水流量計兩類，若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。二、產品特點1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；4.可獲得很高的頻率信號（3~4kHz），信號分辨力強；5.范圍度寬，中大口徑可達1:20，小口徑為1:10；6.結構緊湊輕巧，安裝維護方便，流通能力大；7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；8.型傳感器類型多，可根據用戶特殊需要設計為各類型傳感器，例如低溫型、雙向型、井下型、混砂型等；9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。三、基本參數與技術性能
| 儀表口徑及連接方式 | 4、6、10、15、20、25、32、40采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
| 精度等級 | ±1%R、±0.5%R、±0.2%R（需特制） |
| 量程比 | 1:10；1:15；1:20 |
| 儀表材質 | 304不銹鋼、316（L）不銹鋼等 |
| 被測介質溫度（℃） | -20～＋120℃ |
| 環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
| 輸出信號 | 傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V 變送器：兩線制4 ~ 20mADC電流信號 |
| 供電電源 | 傳感器：+12VDC 、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池 |
| 信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） |
| 傳輸距離 | ≤1000m |
| 信號線接口 | 基本型：豪斯曼接頭，防爆型：內螺紋M20×1.5 |
| 防爆等級 | 基本型：非防爆產品，防爆型：ExdIIBT6 |
| 防護等級 | IP65 |
2.測量范圍及工作壓力
| 儀表口徑 （mm） | 正常流量范圍（m3/h） | 擴展流量范圍（m3/h） | 常規耐受壓力 （MPa） | 特制耐壓等級（MPa） （法蘭連接方式） |
| DN 4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 |
| DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 |
| DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 |
| DN 15 | 0.6～6 | 0.4～8 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 20 | 0.8～8 | 0.45～9 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 25 | 1～10 | 0.5～10 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 32 | 1.5～15 | 0.8～15 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 40 | 2～20 | 1～20 | 6.3、2.5（法蘭） | 4.0、6.3、12、16、25 |
| DN 50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 |
| DN 65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 |
| DN 80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 |
| DN 100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 |
| DN 125 | 25～250 | 13～250 | 1.6 | 2.5、4.0、6.3、12、16 |
| DN 150 | 30～300 | 15～300 | 1.6 | 2.5、4.0、6.3、12、16 |
| DN 200 | 80～800 | 40～800 | 1.6 | 2.5、4.0、6.3、12、16 |
四、儀表選型
| 規格代碼 | 說明 |
| 型號 | ABGYLW | | 冷卻原水流量計 |
| 顯示方式 | A | | 有顯示 |
| B | | 無顯示 |
| 公稱通徑 | □ | | 如：80代表DN80mm |
| 測量介質 | Q | | 氣體 |
| Y | | 液體 |
| 壓力等級 | P | | 1.0Mpa |
| H | | 1.6Mpa |
| A | | 2.5Mpa |
| B | | 6.4Mpa |
| C | | 25Mpa |
| D | | 40Mpa |
| 補償方式 | W | | 無補償 |
| T | | 溫度補償 |
| P | | 壓力補償 |
| X | | 溫壓補償 |
| 輸出方式 | 1 | | 脈沖輸出 |
| 2 | | 4-20mA |
| 3 | | modbus協口 |
| 4 | | 無輸出 |
| 供電電源 | A | | +12VDC +24VDC |
| B | | +24VDC |
| C | | 3.2V鋰電池 |
| 接液材質 | 1 | | 不銹鋼 |
| 2 | | PP |
| 3 | | PVC |
| 連接方式 | R | | 螺紋連接 |
| N | | 法蘭連接 |
| J | | 夾持式 |
| Q | | 插入式 |
| 防爆形式 | P | | 普通型 |
| D | | 隔爆型 |
| I | | 本安型 |
| 電氣接口 | M | | M20×1.5 |
| N | | 1/2NPT |
| 配件 | N | | 無 |
| Y | | 有 |
| 上限流量 | ----m3/h |
