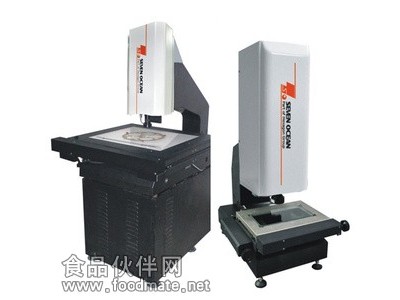

產品介紹:ACCURAⅢ是七海測量集成了十幾年的自動影像技術經驗,推出的高速、高精度、功能強大的專業級自動影像測量儀,可實現各種復雜、精密零件的輪廓、表面尺寸、角度與位置等精準測量,是對測量效率十分挑剔的客戶的選擇,搭配的EF系列自動軟件,可實現全自動編程,基于CAD數模的測量,各種SPC報表功能等,是一款國內高端應用的全自動影像儀器。產品特點:·可擴展四軸CNC控制系統,全伺服閉環控制,全自動測量功能;·空間面補償,保證機器的高精度;·全花崗石結構,高精度花崗石底座、立柱,保證機器的長期穩定性;·精密絲械傳動,高速、無間隙、靈敏可靠、定位準確、運動精度高;·三度空間燈光照明系統: 在面對某些特殊被測量物時,可利用不同的光線效果以凸顯被測物的特性,以更精準地抓取尺寸,達到高重復精度的上光源精準測量功能;·高分辨率彩色CCD,高清晰度影像效果,高品質的畫面;·可程控8象限,16通道的LED上光源以及平行輪廓冷光源;·七海即時影像測量導航系統;·可實現全自動連續自動變倍;·鼠標操控全CNC功能:自動對焦、自動測量、自動尋邊、自動燈光調整、自動倍率切換,保證測量高效率;·七海業界的專業版測量軟件EF系列供選擇搭配;技術參數:
型號 | ACCURAⅢ-系列 |
2010 | 3020 | 4030 | 5040 |
行程(mm) | X | 200 | 300 | 400 | 500 |
Y | 100 | 200 | 300 | 400 |
Z | 200 | 200 | 200 | 200 |
外形尺寸(mm) | 550X550X950 | 920X600X1150 | 1080X750X1180 | 1220X830X1180 |
工作臺大小(mm) | 360X260 | 550X500 | 610X510 | 710X610 |
機臺重量 | 100Kg | 280Kg | 380Kg | 470Kg |
工作臺承重 | 15Kg | 20Kg | 30Kg | 30Kg |
·測量精度:XY(3+L/150)um 光學倍率3倍以上·光柵尺分辨率:0.5 um·控制方式:自動·攝像機:1/3"彩色CCD攝像機 ,520TV線·光源輪:廓光LED冷光源,亮度連續可調 表面光LED冷光源,亮度連續可調·總放大倍率:(選配)30X-225X(光學放大倍率為0.7-4.5倍) 15X-112X(光學放大鏡率為0.35-2.25倍)·選配功能: 七海16向全視角旋轉燈源系統 七海12段自動變焦鏡頭 美國NAVITA測量鏡頭 觸發測頭探針組(智慧探針測量系統) 激光位移感測系統·工作距離:90mm·電源:220V±10% 、50Hz(用電設備要求接地可靠:接地電阻小于4歐姆)·工作環境:20℃±2℃ 、溫度變化<2℃/hr、濕度45%~75% 、振動<0.002g 、低于15Hz
