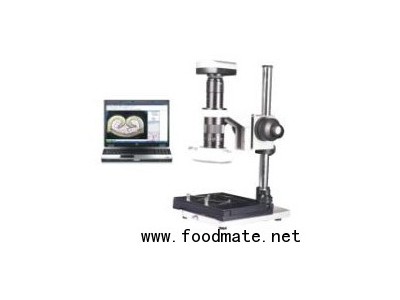

線束端子分析儀DZM-60E一、儀器用途連接器端子斷面分析系統分析隨著線束工藝的不斷發展和產品對線束端子重要的提高，各個行業對線束端子的質量的要求也越來越高，分析了精密連接器端子的工藝特點，針對其尺寸小,尺寸精度、形位公差、斷面質量要求高，需求批量大等特點設計了"一出四"的排樣方案;還針對加工過程中可能出現的跳屑、扇面缺陷、間距不均等缺陷,提出了可靠的預防措施,并設計了合理的模具結構;在此基礎上,重點闡述了可拆卸與可調整機構的設計思路與方法.生產實踐證明,該模具保證了產品質量和模具壽命,對精密端子模具的設計有一定的指導意義。合肥密維光學儀器廠生產連接器截面分析儀是從微觀層面進行壓接質量舉證的重要手段。全套連接器端子分析儀可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面品質檢驗的速度。簡易的操作、高品質的圖像采集系統、精確的測量分析為您的生產保駕護航。其主要的測量功能: 直線長度，點間距離測定，直線間距離測定，相交線角度測定,指定領域內面積計算，領域周長測定，因此可以分析端子的數據如下:沖壓寬度、沖壓高度、角度、面種(可以得出壓縮比)、文字的輸入，并能形報告。二、系統簡介 線束壓接端子分析儀是將傳統的光學顯微鏡與計算機(數碼相機)通過光電轉換器地結合在一起，不僅可以通過目鏡進行觀察，還能在電腦顯示屏上觀察實時動態圖像，并能將所需要的圖片進行編輯、測量分析、保存和打印。三、技術參數1.線束剖面分析儀顯微鏡： 0.7X ~~ 4.5X2.視頻總倍率：40~300X3.變倍比：6.5：14.工作距離： 100mm5.移動工作距離：250mm6.二維機械載物臺移動工作臺: 采用滾珠導軌,臺板尺寸：180×155×26mm 移動范圍：75×55mm 玻璃圓臺直徑：ф957.成像系統：專業CCD ，500萬高清成像系統8.測量精度：0.001mm9.照明光源： LED燈四、系統組成電腦型(DZM-60E) 1、線束端子檢測顯微鏡 2、適配鏡 3、攝像器(CCD)4、圖像采集卡 5、端子分析軟件 6、端子設備
