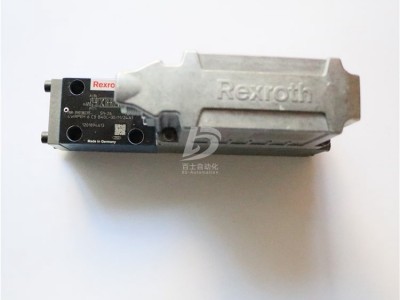

力士樂比例閥4WRPEH6C3B40L-30/M/24A1，武漢百士自動化設備有限公司供應產品，原廠原裝，質量保障，現貨庫存，價格優惠；移動電話：15307180902，商務QQ：980227448，傳真：027-87680708-608，聯系人：雷青；歡迎新老客戶咨詢購買！
液壓比例控制系統以比例控制元件完成動力與運動方向控制，分為比例壓力閥、比例流量閥、比例方向閥及比例方向流量閥，可為模擬量輸入或數字量輸入，視是否帶反饋分為開環控制與閉環控制，一般獲得頻率不是很高(10HZ)以內，高頻響閥可實現較高頻率。若精度要求不高可考慮使用電液比例控制系統，一般電液比例控制系統可達至以下精度位置精度- 3 mm速度精度帶壓力補償器- 3%加減速斜坡時間-0.5秒壓力帶位移傳感器的產品-比例壓力閥設定的0.3% (如壓力設定為200bar,精度可達0.6bar)一般的多驅動器液壓系統皆要求流量及壓力控制，提供比例壓力及流量控制系統開環式比例壓力及流量控制可用于定量泵及變量泵系統。速度和流量比例控制的分別是:流量控制只控制供油量,并不控制驅動元件的運動方向;若系統負載及變速要求高，則要使用速度控制系統。速度比例控制多用于自動化控制、注塑機、壓力機等使用閉環的主要原因:保持設定值不受外來干擾所影響→在不同的工作壓力下保持穩定的速度→在不同的輸出力下保證相同位置→在帶偏載的情況下作同步移動提高精度要求→位置誤差低于1 mm→壓力誤差低于1 ba→需要控制加減速度高動態要求的系統→模擬應用→測驗應用 液壓伺服控制系統以伺服控制元件完成動力與運動方向控制，綜合壓力、流量、方向控制為一體，利用偏差控制進行糾偏，以滿足精度控制需要，必須為閉環控制，可實現較高頻率( 100HZ以上) ,有滑閥式、噴嘴擋板式、射流管式等，常采用機械伺服、電液伺服、氣液伺服。 液壓伺服系統分類:(1)按輸入的信號變化規律分類:定值控制系統、程序控制系統和伺服系統三類。當系統輸入信號為定值時，稱為定值控制系統，其基本任務是提高系統的抗干擾能力。當系統的輸入信號按預先給定的規律變化時，稱為程序控制系統。伺服系統也稱為隨動系統，其輸入信號是時間的未知函數，輸出量能夠準確、迅速地復現輸入量的變化規律。(2)按輸入信號的不同分類:機液伺服系統、電液伺服系統、氣液伺服系統等。(3)按輸出的物理量分類:位置伺服系統、速度伺服系統、力(或壓力)伺服系統等。(4)按控制元件分類:閥控系統和泵控系統。在機械設備中，閥控系統應用較多。 液壓伺服系統的特點如下:(1)反饋。把輸出量的一部分或全部按一定方式回送到輸入端，并和輸入信號進行比較，這就是反饋。在上例中，反饋(測速裝置輸出)電壓和給定(輸入信號)電壓是異號的，即反饋信號不斷地抵消輸入信號，這是負反饋。自動控制系統大多數是負反饋。(2)偏差。要使液壓缸輸出一定的力和速度，伺服閥必須有一定的開口量，因此輸入和輸出之間必須有偏差信號。液壓缸運動的結果又力圖消除這個誤差。但在伺服系統工作的任何時刻都不能完全消除這一-偏差，伺服系統正是依靠這一-偏差信號進行工作的。(3)放大。執行元件(液壓缸)輸出的力和功率遠遠大于輸入信號的力和功率，其輸出的能量是液壓能源供給的。(4)跟蹤。液壓缸的輸出量完全跟蹤輸入信號的變化。力士樂比例閥4WRPEH6C3B40L-30/M/24A1
R901382538 4WRPEH6C1B12L-30/M/24A1R901436252 4WRPEH6C1B12L-30/M/24F1R901382527 4WRPEH6C1B24L-30/M/24A1R901382491 4WRPEH6C1B24L-30/M/24F1R901423624 4WRPEH6C1B24L-30/V/24A1R901382325 4WRPEH6C1B40L-30/M/24A1R901382487 4WRPEH6C1B40L-30/M/24F1R901382495 4WRPEH6C1B40P-30/M/24A1R901396969 4WRPEH6C3B04L-30/M/24F1-885R901376972 4WRPEH6C3B24L-30/V/24F1R901410492 4WRPEH6C3B40L-30/M/24A1-15R901382367 4WRPEH6C3B02L-30/M/24A1R901382336 4WRPEH6C3B02L-30/M/24F1R901382345 4WRPEH6C3B04L-30/M/24A1R901382347 4WRPEH6C3B04L-30/M/24F1R901382488 4WRPEH6C3B04L-30/V/24A1R901382514 4WRPEH6C3B04L-30/V/24F1R901382316 4WRPEH6C3B04P-30/M/24A1R901382502 4WRPEH6C3B04P-30/M/24F1R901382496 4WRPEH6C3B04P-30/V/24A1R901382537 4WRPEH6C3B04P-30/V/24F1R901396859 4WRPEH6C3B08L-30/M/24A1R901382504 4WRPEH6C3B08L-30/V/24F1R901382312 4WRPEH6C3B12L-30/M/24A1R901382348 4WRPEH6C3B12L-30/M/24F1R901382503 4WRPEH6C3B12L-30/V/24A1R901382513 4WRPEH6C3B12L-30/V/24F1R901382323 4WRPEH6C3B15P-30/M/24A1R901382511 4WRPEH6C3B15P-30/M/24F1R901382522 4WRPEH6C3B15P-30/V/24A1R901382313 4WRPEH6C3B24L-30/M/24A1R901382349 4WRPEH6C3B24L-30/M/24F1R901372986 4WRPEH6C3B24L-30/V/24A1R901382357 4WRPEH6C3B25P-30/M/24A1R901382535 4WRPEH6C3B25P-30/M/24F1R901382315 4WRPEH6C3B40L-30/M/24A1R901382350 4WRPEH6C3B40L-30/M/24F1R901382343 4WRPEH6C3B40L-30/V/24A1R901382516 4WRPEH6C3B40L-30/V/24F1R901382358 4WRPEH6C3B40P-30/M/24A1R901382539 4WRPEH6C3B40P-30/M/24F1R901382356 4WRPEH6C4B02L-30/M/24A1R901382338 4WRPEH6C4B02L-30/M/24F1R901382525 4WRPEH6C4B02L-30/V/24F1R901382317 4WRPEH6C4B04L-30/M/24A1R901382327 4WRPEH6C4B04L-30/M/24F1R901382528 4WRPEH6C4B04L-30/V/24F1R901382533 4WRPEH6C4B04P-30/M/24A1R901382318 4WRPEH6C4B12L-30/M/24A1R901412522 4WRPEH6C4B12L-30/M/24A1-561R901382331 4WRPEH6C4B12L-30/M/24F1R901431666 4WRPEH6C4B12L-30/V/24A1R901382359 4WRPEH6C4B15P-30/M/24A1R901382521 4WRPEH6C4B15P-30/M/24F1R901382346 4WRPEH6C4B24L-30/M/24A1R901382332 4WRPEH6C4B24L-30/M/24F1R901382523 4WRPEH6C4B24L-30/V/24F1R901382361 4WRPEH6C4B25P-30/M/24A1R901382532 4WRPEH6C4B25P-30/M/24F1R901382319 4WRPEH6C4B40L-30/M/24A1R901382333 4WRPEH6C4B40L-30/M/24F1R901382493 4WRPEH6C4B40L-30/V/24A1R901382509 4WRPEH6C4B40L-30/V/24F1R901382363 4WRPEH6C4B40P-30/M/24A1R901382512 4WRPEH6C4B40P-30/M/24F1R901382515 4WRPEH6C5B04L-30/M/24F1R901382524 4WRPEH6C5B04L-30/M/24A1R901382519 4WRPEH6C5B12L-30/M/24A1R901382517 4WRPEH6C5B12L-30/M/24F1R901382370 4WRPEH6C5B24L-30/M/24A1R901382510 4WRPEH6C5B24L-30/M/24F1R901408241 4WRPEH6C5B24L-30/V/24A1R901382368 4WRPEH6C5B40L-30/M/24A1R901382369 4WRPEH6C5B40L-30/M/24F1R901382534 4WRPEH6C5B40L-30/V/24F1R901382364 4WRPEH6C5B40P-30/M/24A1
電液比例閥是比例控制系統中的主要功率放大元件,按輸入電信號指令連續地成比例地控制液壓系統的壓辦流量等參數。與伺服控制系統中的伺服閥相比,在某些方面還有一定的性能差距(主要性能比較如表1所示),但它顯著的優點是抗污染能力強,大大地減少了由污染而造成的工作故障,提高了液壓系統的工作穩定性和可靠性。另一方面比例閥的成本比伺服閥低，結構也簡單,已在許多場合獲得廣泛應用。 比例閥按功能分為三大類(1)比例壓力閥。有溢流閥減壓閥,分別有直動和先導兩種結構;可連續地或按比例地遠程控制其輸出油液壓力;(2)比例換向閥。有直動和先導兩種結構,直動閥有帶位移傳感器和不帶位移傳感器兩類。由于使用了比例電磁鐵閥芯不僅可以換位，而且換位的行程可以連續地或按比例地變化。因而連通油口間的通流面積也可以連續或按比例地變化。所以比例換向閥不僅能夠控制執行元件的方向而且能夠控制其速度。因?yàn)檫@個原因比例閥中的比例換向閥應用也普遍;(3)比例流量閥。有比例調速閥和比例溢流流量控制閥,可連續地或按比例地遠程控制其輸出流量。比例閥的輸入單元是電-機械轉換器,它將輸入的電信號轉換成機械量轉換器有伺服電機和步進電機力馬達和力矩馬達比例電磁鐵等形式。但常用的比例閥大都采用了比例電磁鐵，比例電磁鐵根據電磁原理設計,能使其產生的機械量(力或力矩和位移)與輸入電信號(電流)的大小成比例,再連續地控制液壓閥閥芯的位置，進而實現連續地控制液壓系統的壓力方向和流量。比例電磁鐵的結構，它由線圈、銜鐵推桿等組成,當有信號輸入線圈時,線圈內磁場對銜鐵產生作用力,銜鐵在磁場中按信號電流的大小和方向成比例連續地運動,再通過固連在一起的銷釘帶動推桿運動,從而控制滑閥閥芯的運動。應用的比例電磁鐵是耐高壓直流比例電磁鐵。 比例電磁鐵的類型按照工作原理主要分為如下幾類:(1)力控制型這類電磁鐵的行程短，只有1 5mm,輸出力與輸入電流成正比,常用在比例閥的先導控制級上:(2)行程控制型由力控制型加負載彈簧共同組成，電磁鐵輸出的力通過彈簧轉換成輸出位移,輸出位移與輸入電流成正比，工作行程達3mm,線性好，可以用在直控式比例閥上;(3)位置調節型銜鐵的位置由傳感器檢測后,發出一個閥內反饋信號,在閥內進行比較后重新調節銜鐵的位置。閥內形成閉環控制,精度高,銜鐵的位置與力無關，精度高的比例閥如德國的博世意大利的阿托斯等都采用這種結構。比例閥與放大器配套使用放大器采用電流負反饋,設置斜坡信號發生器階躍函數發生器、PD調節器反向器等,控制升壓降壓時間或運動加速度及減速度。斷電時, 能使閥芯處于安全位置。比例電磁鐵和液壓閥組成電液比例閥。由于比例電磁鐵可以在不同的電流下得到不同的力(或行程),因此可以無級改變壓力、流量。故比例電磁鐵是比例閥的關鍵元件。
