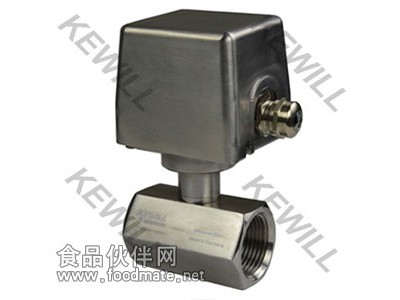

擋片式流量開關FB31系列原理，結構：
機械式流量開關。內置彈簧支撐的檔片，當流量達到預制值時，機械結構觸發微動觸發開關。
擋片式流量開關FB31系列特點：
在線式安裝，極小的壓力損失，良好的重復性，抗污能力，通過旋鈕實現精確的開關設定。機械部分與電子部分安全隔離。
擋片式流量開關FB31系列應用：
氣液兩用型，工業自動化/ 機械設備/ 空氣壓縮工業/ 制冷及空調 適用于直徑≤50mm的管道。
擋片式流量開關FB31系列性能概述：
流量開關，黃銅(不銹鋼)閥體。檔片、波紋管、支撐架等內部元件為不銹鋼。適用介質：水、乙二醇溶液、油、空氣。工作壓力40 bar.介質溫度-30…350℃。電源：250V,3A。保護級別IP54.適用管徑DN15~DN50。
技術參數：
| 設定范圍: | 詳見下表 | 防護等級: | IP54 |
| 重復性: | ±2.5%總量程 | 主體材料: | 316L不銹鋼 |
| 接線方式： | 端子接線 | 過程連接： | 黃銅合金 & 316L不銹鋼 |
| 輸出: | 機械開關 常開＋常閉 (24VDC,1/250VAC,1/380VAC,) | 連接桿： | 黃銅合金& 3161L不銹鋼 |
| 耐壓: | 16 bar（40bar可選） | 檔片： | 316L不銹鋼 |
| 平均壓力損失: | 0.08bar（流量時） | 密封： | NBR |
| 環境溫度: | -25…80℃ | 防護外殼： | 消防級碳酸聚合物&316L不銹鋼 |
| 介質溫度: | 0…90℃ （-30…350℃) |
選型表：
| FB31- | 015 | F | M | 1 | P | 詳述 |
| FB31- |
| FB31系列擋片式流量開關 | ||||
| 適用管徑 | 015 |
| RC 1/2" 錐管螺紋 (DN15) | |||
| 020 | RC 3/4" 錐管螺紋 (DN20) | |||||
| 025 | RC 1" 錐管螺紋 (DN25) | |||||
| 032 | RC 1 1/4" 錐管螺紋 (DN32) | |||||
| 040 | RC 1 1/2" 錐管螺紋 (DN40) | |||||
| 050 | RC2" 錐管螺紋 (DN50) | |||||
| A | 客戶指定管徑尺寸 | |||||
| 連接方式 | F |
| 內螺紋 | |||
| M |
| 外螺紋 | ||||
| 材質說明 | M |
| 黃銅合金結構 UNI EN 12165 CW617N | |||
| K | 316L不銹鋼結構 SUS316 | |||||
| 詳細參數 | 1 |
| 詳見 參數表一 中與管徑相適宜的量程調節范圍 | |||
| 2 | 詳見 參數表一 中與管徑相適宜的量程調節范圍 | |||||
| 防護蓋材質 | P | 消防級碳酸聚合物防護外殼 | ||||
| K | 316L不銹鋼防護外殼 | |||||
