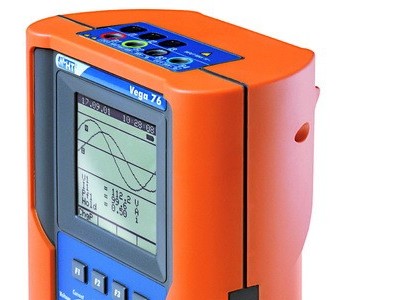

VEGA76電能質量顯示記錄儀VEGA76是新型的儀表，能對具有或沒有中線的單相及三相電氣系統執行分析和測試。它對頻率為6400Hz的輸入信號進行采樣，并實時顯示表現出被測電氣系統特征（電壓、電流、有功功率、無功功率、視在功率和功率因數等）的所有基本變量的數值，同時顯示電壓和電流的波形。與顯示器功能結合，可以把63個變量以及電壓異常數據記錄在儀表的內存里。本儀表配備有適合在Windows環境下使用的個人電腦管理軟件，這樣進一步增強了對儀表所獲得的數據進行分析的能力。VEGA76用于測試和分析電力供應商的供電質量，也用于分析單相和三相電力設施（例如辦公室和工業），同時通過記錄電量來診斷電壓異常。本儀表也能評估非線性負載（例如電腦、電視機和受控電動機等）引起的諧波含量，這些非線性負載會引起RCD跳閘或中線過熱。功能
| 記錄 |
| 在每個積分期（范圍在5秒與3600秒之間可選），本儀表保存所記錄的參數的值、值以及平均值。 |
| 電壓異常 |
| 為了分析電壓異常，本儀表測試兩個閾值（可以在電壓標準值的3%和30%之間進行設置）下的輸入電壓。如果電壓讀數高于上限或低于下限，那么本儀表保存以下項目： |
| - 異常現象出現的時間 (百分之二) 和日期 |
| - 異常現象的持續時間 |
| - 電壓異常現象期間電壓的值（值）。 |
| 諧波分析 |
| 隨著復雜電子機械的使用越來越多，電源分析時必須對諧波進行精確的檢查。使用VEGA76，可以在屏幕上分析和記錄電壓和電流相對于基準水平的諧波趨勢，也可以測量總諧波失真（THD）值。分析結果以曲線、條形圖、頻率百分比以及數值的形式顯示在器上。 |
配件
| 標準 | 代碼 |
| 柔性鉗子3000A, 直徑174mm, 3個 | HTFLEX33 |
| 4條電纜+鱷魚夾 | KITENERGY2 |
| 電源適配器230V交流電/12V直流電50Hz | A0050 |
| Windows軟件+RS-232電纜 | TOPVIEW |
| 手提袋 | BORSA2051 |
| ISO9000校準證 | |
| 用戶手冊 | |
| 可選 | 代碼 |
| 標準鉗子1-100-1000A/1V, 交流電直徑54mm | HT96U |
| 標準鉗子10-100-1000A/1V,交流電直徑54mm | HT97U |
| 標準鉗子200-2000A/1V,交流電直徑70mm | HP30C2 |
| 標準鉗子3000A/1V,交流電直徑70mm | HP30C3 |
| 用于連接到CTs的箱子3×1-5A/1V | HT903 |
| 電源適配器110V交流電/12V直流電 60Hz | A0053 |
| 一套傳輸帶用吊帶 | CN0050 |
技術規格直流電/交流電TRMS電壓 (自動范圍)
| 范圍 (V) | 分辨率(V) | 準確度 | 輸入阻抗 |
| 15-310V | 0.2V | ±(1.5%rdg + 2dgt) | 300kΩ (相-中線) |
| 310V-600V | 0.4V | 600kΩ (相-相) |
電壓異常(參考電壓和閾值的手動選擇)
| 范圍 (V) | 分辨率 | 分辨率 | 準確度 | 精度 (@ 50Hz) |
| 15-310V | 0.2V | 10ms | ±(0.5%rdg + 2dgt) | ±10ms |
| 310V-600V | 0.4V |
交流電TRMS電流 (使用STD和FlexEXT轉換器鉗子)
| 范圍 (V) | 分辨率 | 準確度 | 輸入阻抗 | 過載保護 |
| 0.005-0.26V | 0.1 | ±(0.5%rdg + 2dgt) | 100kΩ | 5V |
| 0.26-1V | 0.4 |
交流電TRMS電流 (使用FlexINT轉換器鉗子): 范圍 1000A
| 電流范圍 (*) | 輸入電壓范圍 | 準確度 | 分辨率 | 輸入阻抗 |
| 5.00-20.00A | 425μV-1.7mV | ±(4.0%讀數 + 8.5μV) | 0.85μV | 9.166kΩ |
| 20.00-99.99A | 1.7mV-8.499mV | ±(1.0%讀數 + 8.5μV) |
| 100.0-999.9A | 8.5mV-84.99mV | ±(1.0%讀數 + 85μV) | 8.5μV |
交流電TRMS電流 (使用FlexINT轉換器鉗子): 范圍 3000A
| 電流范圍 (*) | 輸入電壓范圍 | 準確度 | 分辨率 | 輸入阻抗 |
| 15.00-99.99A | 1.27mV-8.499mV | ±(4.0%讀數 + 8.5μV) | 0.85μV | 9.7kΩ |
| 100.0-270.0A | 8.5mV-22.75mV | ±(1.0%讀數 + 42.5μV) | 8.5μV |
| 270.0-999.9A | 22.75mV-84.99mV | ±(1.0%讀數 + 85μV) | 8.5μV |
| 1.00k-3.00kA | 85mV-255mV | ±(0.5%讀數 + 8.5mV) | 850μV |
功率和能量測量 (PF: 0.5c – 0.5i)
| 測量類型 | 范圍 | 分辨率 | 準確度 |
| 有功功率 | 100-999.9W 1kW-999.9kW 1MW-999.9MW | 0.1W 0.1kW 0.1MW | ±(1.0%讀數 + 2位數) |
| 無功功率 | 100-999.9VAR 1kVAR-999.9kVAR 1MVAR-999.9MVAR | 0.1VAR 0.1kVAR 0.1MVAR |
| 表觀功率 | 100-999.9VA 1kVA-999.9kVA 1MVA-999.9MVA | 0.1VA 0.1kVA 0.1MVA |
| 有功能量 (等級2 EN61036) | 100-999.9W 1kWh-999.9kWh 1MWh-999.9MWh | 0.1Wh 0.1kWh 0.1MWh |
| 無功能量 (等級3 IEC1268) | 100-999.9VARh 1kVARh-999.9kVARh 1MVARh-999.9MVARh | 0.1VARh 0.1kVARh 0.1MVARh |
功率因數測量/電壓電流諧波測量
| | 范圍 | 分辨率 | 準確度（等級） |
| 功率因數測量 | 0.20 | 0.01 | 0.6級 |
| 0.50 | 0.7級 |
| 0.80 | 1級 |
| 電壓/電流諧波測量 | 直流電 - 25H | 0.1V/0.1A | ±(5%讀數 + 2位數) |
| 26H - 33H | ±(10%讀數 + 2位數) |
| 34H - 49H | ±(15%讀數 + 2位數) |
(*) 檢測值: 鉗子全刻度的0,5%
