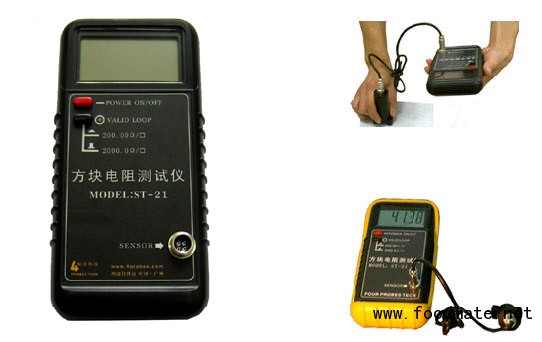

| ST-21 | 型 | 方 | 塊 | 電 | 阻 | 測 | 試 | 儀 | | |
| |
 |
| |
| ST-21型方塊電阻測試儀是一種依照類似的國家標準和美國A.S.T.M標準，專門測量半導體薄層電阻(表面電阻)的新型儀器，可用于測量一般半導體材料、導電薄膜(ITO透明氧化膜)，金屬薄膜……等同類物質的薄層電阻。 |
| 該儀器以大規模集成電路為主要核心；用基準電源和運算放大器組成高精度穩流源；帶回路有效正常指示電路；并配以大型LCD顯示讀數，使儀器具有體積小、重量輕、外形美、易操作、測量速度快、精度高的特點。 |
| |
| ◆ 特點： |
| |
| 1 | 采用大規模集成電路作為儀器的主要部分，測量準確穩定，低功耗； | | 2 | 以大屏幕LCD顯示讀數，直觀清晰； | | 3 | 采用單個電池供電，帶電池欠壓指示； | | 4 | 體積≤175mm X90mm X42mm，重量≤300g； | | 5 | 特制之手握式探筆，球形探針、鍍金探針有效接觸被測材料及保護薄膜 | | 6 | 探頭帶抗靜電模塊 | |
| |
| ◆ 技術指標： |
| |
| 測量范圍 | 按方塊電阻量值大小分為二個量程檔：
1.方塊電阻 1.00～199.99Ω/□；
2.方塊電阻 10.0～1999.9Ω/□； | | 恒流源 | 測量過程誤差：≤±0.8% | | 模數轉換器 | 量程：0～199.99mv；
分辨率：10μv；
方式：LCD大屏幕顯示；極性，超量程均自動顯示；小數點同步顯示； | | 測量不確定度 | 在整個量程范圍內，測量不確定度≤5% | | 四探針探頭規格 | 間距：1mm、1.59mm、3.8mm；偏差≤2%；游移率≤0.3%；絕緣電阻≥500MΩ | | 電源 | 9V疊層電池1節 | |
| |
| ◆ ST-21方塊電阻測試儀可選配HP系列四探針探頭的型號及規格： |
型號
(Model) | 曲率半徑
(Radius) | 壓力
(loads) | 探針間距
(spacing) | 探針排列
(Arrangement) | | HP-501 | 0.5mm | 100g | 3.8mm | 直線 | | HP-502 | 0.75mm | 100g | 3.8mm | 直線 | | HP-503 | 0.1mm | 150g | 1mm | 直線 | | HP-504 | 0.5mm | 100g | 1.59mm | 直線 | |
| |
| ◆ ST-21方塊電阻測試儀可選配SP-601型方型四探針探頭的型號及規格： |
型號
(Model) | 曲率半徑
(Radius) | 壓力
(loads) | 探針間距
(spacing) | 探針排列
(Arrangement) | | SP-601 | 0.5mm | 100g | 1.59mm | 方形 | |
