詳細說明
Elcometer 456分離式涂層測厚儀
Elcometer 456分體式涂層測厚儀探頭選擇多樣,應用廣泛,測量金屬基體的多種涂層的厚度。有基本型、標準型、型樣式。 用于鐵基(F)、非鐵基(N)或鐵基及非鐵基(FNF)材料。
這些探頭均可互換使用。每個探頭帶'智能探頭功能',即:
所有鐵基儀器都能接受一個鐵基456探頭。
所有非鐵基儀器都能接受任何一個非鐵基456探頭。
所有鐵基、非鐵基儀器都能接受所有一個456探頭。

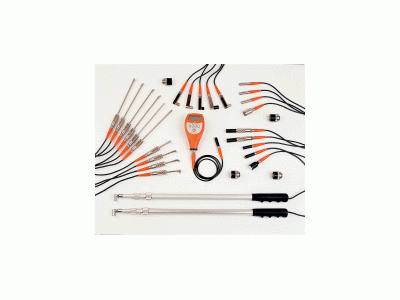

Elcometer 456涂層測厚儀探頭
    標準探頭(F、NF、FNF):有標準、直角、伸縮式可供選擇,測量多種涂層的厚度。
    微型探頭(F、NF):適合測量難以觸及、小的表面及混凝土加強桿上的涂層厚度。有直線、直角(90°)、45°角形式可供選擇,長度分別有45mm(1.77″)及150mm(5.90″)。
    PINIPTM探頭(F、NF、FNF):這種組合整體式探頭(PINIPTM),可旋進任何Elcometer 456分離式涂層測厚儀的基座,使分離式儀器成為整體式儀器,便于單手操作。用于測量大面積表面的'大腳'探頭性能更加穩定。
    另有高溫探頭供選,可測量溫度高至250℃(480℉)的鐵基體上的涂層厚度。
Elcometer456分離式涂層測厚儀 零件號
  基本 標準
鐵基(F)分離式 A456FBS A456FSS A456FTS
非鐵基(NF)分離式 A456NBS A456NSS A456NTS
鐵基(F)和非鐵基(NF)兩用分離式 A456FNFBS A456FNFSS A456FNFTS
用于Elcometer 456分離式涂層測厚儀的探頭是單獨提供的。請從第135-136頁探頭列表中選擇合適的探頭。

英國易高Elcometer 456分離式涂層測厚儀 標準探頭規格

工作溫度 150℃(300℉)*
存儲溫度 -10~60℃(14~140℉)
測量基體厚度 鐵基-0.3 mm(12mils), 非鐵基-0.1 mm(4mils)
* N6 標準式: 80℃(176℉)

Elcometer456分離式涂層測厚儀 標準探頭技術參數:

探頭形式
凸面直徑 凹面直徑 凈空高度 測量直徑
F1(或F12的F1設置) 4mm (0.16') 25mm (0.98') 85mm (3.35') 4mm (0.16')
F2(或F12的F2設置) 4mm (0.16') 25mm (0.98') 89mm (3.50') 8mm (0.32')
F1直角式(或F12的F1設置) 4mm (0.16') 25mm (0.98') 28mm (1.10') 4mm (0.16')
F2直角式(或F12的F1設置) 4mm (0.16') 25mm (0.98') 32mm (1.26') 8mm (0.32')
F1伸縮式 4mm (0.16') 25mm (0.98') 32mm (1.26') 4mm (0.16')
F2伸縮式 4mm (0.16') 25mm (0.98') 36mm (1.42') 8mm (0.32')
F3標準式 15mm (0.59') 40mm (1.57') 102mm (4.02') 14mm (0.55'
F6標準式 35mm (1.4') 170mm (6.7') 150mm (5.9') 51mm (2')
N1標準式 35mm (1.38') 25mm (0.98') 85mm (3.35') 6mm (0.24')
N1直角式 35mm (1.38') 25mm (0.98') 28mm (1.10') 6mm (0.24')
N1A陽極探頭 35mm (1.38') 25mm (0.98') 85mm (3.35') 6mm (0.24')
N2標準式 100mm (3.97') 150mm (5.90') 85mm (3.35') 14mm (0.55')
N6標準式 - 400mm (15.8') 160mm (6.3') 58mm (2.3')
FNF1(N型) 38mm (1.50') 25mm (0.98') 88mm (3.46') 8mm (0.32')
FNF1(F型) 4mm (0.16 ') 25mm (0.98') 88mm (3.46') 4mm (0.16')
FNF1直角(N型) 38mm (1.50') 25mm (0.98') 34mm (1.34') 8mm (0.32')
FNF1直角(F型) 4mm (0.16 ') 25mm (0.98') 34mm (1.34') 4mm (0.16')

Elcometer 456分離式涂層測厚儀 標準探頭測量范圍和精度:

探頭形式 零件號 測量范圍 精確度* 分辨率
公制 英制 公制 英制 公制 英制
F1標準式 T456F1S 0-1500μm 0-60 mils ±1-3%或±2.5μm ±1-3%或±0.1 mils 0-100μm:0.1μm
100-1500μm:
1μm
0-5 mils:0.01 mils5-60mils:0.1mils
F1直角式 T456F1R
F1伸縮式 T456F1T
F2標準式 T456F2S 0-5 mm 0-200 mils ±1-3%或±0.02 mm ±1-3%或±1.0 mils 0-1 mm:1μm
1-5 mm:10μm
0-50 mils:0.1 mils50-200 mils:1mils
F2直角式 T456F2R
F2伸縮式 T456F2T
F1型
F12標準式 T456F12S 0-1500μm 0-60 mils ±1-3%或±2.5μm ±1-3%或±0.1 mils 0-100μm:0.1μm
100-1500μm:1μm
0.01mil up to 50mils
F2型
F12直角式 T456F12R 0-5 mm 0-200 mils ±1-3%或±0.02 mm ±1-3%或±1.0 mils 0-1 mm:1μm
1-5 mm:10μm
0-50 mils:0.1 mils
50-200 mils:1mils
F3標準式 T456F3S 0-13 mm 0-500 mils ±1-3%或±0.05 mm ±1-3%或±2.0 mils 0-2mm:1μm
2-13mm:10μm
0-100 mils:0.1 mils
100-500 mils:1mils
F6標準式 T456F6S 0-25mm 0-980mils ±1-3%或±0.1 mm ±1-3%或±2.0 mils 0-2mm:10μm
2-25mm:100μm
0-100 mils:1 mils
100-980 mils:10mils
N1標準式 T456N1S 0-1500μm 0-60 mils ±1-3%或±2.5μm ±1-3%或±0.1 mils 0-100μm:0.1μm
100-1500μm:1μm
0-5 mils:0.01 mils
5-60mils:0.1mils
N1直角式 T456N1R
N1A陽極探頭 T456N1AS
N2標準式 T456N2S 0-5 mm 0-200 mils ±1-3%或±0.02mm ±1-3%或±1.0 mils 0-1 mm:1μm
1-5 mm:10μm
0-50 mils:0.1 mils
50-200 mils:1mils
N6標準式 T456N6S 0-30mm 0-1200mils ±1-3%或±0.05mm ±1-3%或±1.0 mils 0-2mm:10μm
2-30mm:100μm
0-100 mils:1 mils
100-1200 mils:10mils
FNF1標準式 T456FNF1S 0-1500μm 0-60 mils ±1-3%或±2.5μm ±1-3%或±0.1 mils 0-100μm:0.1μm
100-1500μm:1μm
0-5 mils:0.01 mils
5-60mils:0.1mils
FNF1直角式 T456FNF1R

精確度*:按照接近所要求的厚度校準時為±1% ,若無界定范圍內的校準,則為±3% 。

微型探頭規格

測量范圍 0-500μm(0-20 mils)
工作溫度 150℃(300℉)
精確度* ±1-3%或±2.5μm (±1-3%或±0.1mils)

精確度是以100個微米箔片而得,微型探頭用探頭固定夾夾住。

分辨率 100μm以下:0.1μm,100-500μm:1μm(5 mils以下:0.01 mils,5-20 mils:0.1 mils)

Elcometer 456分離式涂層測厚儀 微型探頭技術參數:

探頭形式* 零件號 凸面直徑 凹面直徑 測量直徑 測量空間要求
高度 寬度
鐵基微型探頭
直探頭,45 mm(1.77″) T456FM3--A 1.5 mm(1.77″) 6.5 mm(0.26″) 3mm(0.12″) 直徑6 mm(0.24″)
直探頭,150 mm(5.90″) T456FM3--C 1.5 mm(1.77″) 6.5 mm(0.26″) 3mm(0.12″) 直徑6 mm(0.24″)
45°探頭,150 mm(5.90″) T456FM3R45A 1.5 mm(1.77″) 6.5 mm(0.26″) 3mm(0.12″) 18 mm(0.71″) 7 mm(0.28″)
45°探頭,150 mm(5.90″) T456FM3R45C 1.5 mm(1.77″) 6.5 mm(0.26″) 3mm(0.12″) 18 mm(0.71″) 7 mm(0.28″)
90°探頭,45 mm(1.77″) T456FM3R90A 1.5 mm(1.77″) 6.5 mm(0.26″) 3mm(0.12″) 16mm(0.63″) 7 mm(0.28″)
90°探頭,150 mm(5.90″) T456FM3R90C 1.5 mm(1.77″) 6.5 mm(0.26″) 3mm(0.12″) 16mm(0.63″) 7 mm(0.28″)
非鐵基微型探頭
直探頭,45 mm(1.77″) T456NM3---A 3 mm(0.12″) 25mm(0.98″) 4mm(0.16″) 直徑6 mm(0.24″)
直探頭,150 mm(5.90″) T456NM3---C 3 mm(0.12″) 25mm(0.98″) 4mm(0.16″) 直徑6 mm(0.24″)
45°探頭,45 mm(1.77″) T456NM3R45A 3 mm(0.12″) 25mm(0.98″) 4mm(0.16″) 18 mm(0.71″) 7 mm(0.28″)
45°探頭,150 mm(5.90″) T456NM3R45C 3 mm(0.12″) 25mm(0.98″) 4mm(0.16″) 18 mm(0.71″) 7 mm(0.28″)
90°探頭,45 mm(1.77″) T456NM3R90A 3 mm(0.12″) 25mm(0.98″) 4mm(0.16″) 16mm(0.63″) 7 mm(0.28″)
90°探頭,150 mm(5.90″) T456NM3R90C 3 mm(0.12″) 25mm(0.98″) 4mm(0.16″) 16mm(0.63″) 7 mm(0.28″)

精確度*:按照接近所要求的厚度校準時為±1% ,若無界定范圍內的校準,則為±3% 。
還有其它長度的探頭,詳情請與Elcometer公司聯系。

探頭形式** 零件號 測量范圍 精確度* 分辨率
公制 英制 公制 英制 公制 英制
鐵基微型探頭
M3 Straight - 45mm T456FM3---A 0-500 mils 0 - 20mils ±1-3%或±2.5μm (±1-3% 或 ±0.1mils) 0.1μm-100μm
0.1μm,
100-500μm:
1μm
0-5 mils
0.01 mils,
5-20 mils:
0.1 mils
M3 Straight - 150mm T456FM3---C
M3 45?/span> Angle - 45mm T456FM3R45A
M3 45?/span> Angle - 150mm T456FM3R45C
M3 Right Angle - 45mm T456FM3R90A
M3 Right Angle - 150mm T456FM3R90C
非鐵基微型探頭
NM3 Straight - 45mm T456NM3---A 0-500 mils 0 - 20mils ±1-3%或±2.5μm (±1-3% 或 ±0.1mils)

0.1μm-100μm
0.1μm,
100-500μm:
1μm

0-5 mils
0.01 mils,
5-20 mils:
0.1 mils

NM3 Straight - 150mm T456NM3---C
NM3 45?/span> Angle - 45mm T456NM3R45A
NM3 45?/span> Angle - 150mm T456NM3R45C
NM3 Right Angle - 45mm T456NM3R90A
NM3 Right Angle -150mm T456NM3R90C

精確度*:按照接近所要求的厚度校準時為±1% ,若無界定范圍內的校準,則為±3% 。
**還有其它長度的探頭,詳情請與Elcometer公司聯系。

PINIPTM探頭規格

工作溫度 150℃(300℉),除了PINIPTM高溫探頭為250℃(480℉)
存儲溫度 -10~60℃(14~140℉)
測量基體厚度 鐵基-0.3 mm(12mils),非鐵基-0.1 mm(4mils)

PINIPTM探頭技術參數:

探頭形式  凸面直徑  凹面直徑  凈空高度  測量直徑
F1(或F12的F1設置) 4mm(0.16″) 60mm(2.36″) 153mm(6.02″) 4mm(0.16″)
F2(或F12的F2設置) 4mm(0.16″) 60mm(2.36″) 157mm(6.18″) 8mm(0.32″)
F3 15mm(0.59″) 45mm(1.77″) 168mm(6.61″) 14mm(0.55″)
N1 35mm(1.38″) 50mm(1.97″) 153mm(6.02″) 6mm(0.24″)
FNF1(N型) 85mm(1.50″) 55mm(2.17″) 154mm(6.06″) 8mm(0.32″)
FNF1(F型) 4mm(0.16″) 55mm(2.17″) 154mm(6.06″) 4mm(0.16″)

PINIP TM探頭測量范圍和精度:

探頭形式 零件號 測量范圍 精確度* 分辨率
公制 英制 公制 英制 公制 英制
F1 PINIPTM   T456F1P 0-1500μm 0-60 mils ±1-3%或±2.5μm ±1-3%或±0.1 mils 0-100μm:
0.10μm
100-1500μm:
1μm
0-5mils:
0.01 mils
5-60mils:
0.1mils
F2 PINIPTM   T456F2P 0-5 mm 0-200 mils ±1-3%或±0.02mm ±1-3%或±1.0 mils 0-1 mm:
1μm
1-5 mm:
10μm
0-50mils:
0.1 mils
50-200mils:
1mils
F12高溫PINIPTM   T456F12PHT 0-5μm 0-200 mils ±1-3%或±0.02mm ±1-3%或±1.0 mils 0-1 mm:
1μm
1-5 mm:
10μm
0-50mils:
0.1 mils
50-200mils:
1mils
F3 PINIPTM   T456F3P 0-13 mm 0-500 mils ±1-3%或±0.05mm ±1-3%或±2.0 mils 0-2 mm:
1μm
2-13 mm:
10μm
0-100mils:
0.1 mils
100-500mils:
1mils
N1 PINIPTM   T456N1P 0-1500μm 0-60 mils ±1-3%或±2.5μm ±1-3%或±0.1 mils 0-100μm:
0.1μm
100-1500μm:
1μm
0-5mils:
0.01 mils
5-60mils:
0.1mils
FNF1 PINIPTM   T456FNF1P 0-1500μm 0-60 mils ±1-3%或±2.5μm ±1-3%或±0.1mils 0-100μm:
0.1μm
100-1500μm:
1μm
0-5mils:
0.01 mils
5-60mils:
0.1mils

精確度*:按照接近所要求的厚度校準時為±1% ,若無界定范圍內的校準,則為±3% 。
