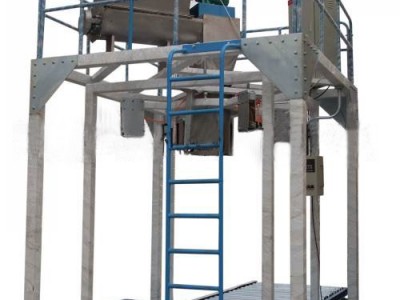

噸袋包裝機

一、設備特性
1、DGS-2000F 型定量噸包裝機是由高精度(0.02%)傳感器及高分辨率控制儀表構成計量控制系統，精度高，穩定性能好。
2、加料機構采用變頻器控制螺旋變速，定量控制加料，包裝速度快。
3、包裝范圍寬，在200～2000kg范圍內可調。可適用于大包裝袋的包裝。
4、參數設定，稱量標定簡單易懂，操作方便。
5、配有多種通訊接口，可與計算機聯網作各種數據處理。

二、設備組成

1、 螺旋加料器

2、 稱重內架

3、 外架

4、 氣動掛袋、壓袋裝置。

5、 振動臺

6、 電器箱

7、 收塵裝置

三、結構原理
1、變速加料機構：由可調速電動機、皮帶傳動、螺旋軸、加料嘴組成，加料嘴邊有吸塵口，可變速電動機由電氣箱控制轉速，通過螺旋將物料從料倉加入包裝袋。
2、稱重架：稱重架與傳感器連接，將物料的重量信號傳遞給電器箱，由電器箱控制整臺機器的運行。稱重架上的升降氣缸勾住包裝袋角。
3.電氣箱：外部信號及傳感器的信號傳遞給電氣箱，電氣箱通過編制過的程序，控制加料電機的啟動、停止、轉速、氣缸的升降。

四、工作過程
將噸包裝袋套在加料嘴上，將包裝袋四角掛在氣缸上，按動“開始”按鈕，這時壓袋氣缸開始工作并壓住袋口，氣缸將包裝袋四角撐開，控制器將包裝袋重量自動去除，螺旋轉動迅速將物料灌入袋中，振動臺開始振動將物料振實，隨袋中空氣一起溢出的粉塵通過吸塵器由除塵器吸走，待加料快到設定值時，螺旋轉速減速慢加，振動停止，到設定值時，加料停止。誤差<0.3%。這時壓袋氣缸松開袋口，氣缸將包裝袋四角松開，鏟車將包裝袋送出。
注：以上工作過程為自動加料工作過程。工作過程也可改為手動加料過程，只須將按鈕“自動／手動”按鈕置于手動檔，按下“壓袋(提升)”鈕，則將袋口壓緊，按“手動快加”鈕則進行快速加料，待快到設定值時按下“手動慢加”鈕則進行緩慢加料，待到設定值時按下“停止”鈕，則加料過程結束。

五、主要功能及技術參數

 型 號  DGS-2000F

 包裝形式 噸袋式

 加料范圍 500――2500kg

 包裝速度 0-40袋/小時

 包裝精度 靜態精度0.1%FA.OIMLⅢ級   動態精度0.3%

 氣   源  0.4～0.6MPa, 耗量2M3/h

 電   源  AC380V

 總功率  5.5.kw

 外型尺寸(長×寬×高)  160016002800
