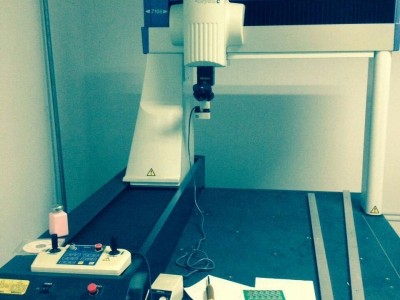

CNC三坐標測量機Crysta-Apex S
初項1.7μm的威力
Crysta-Apex S系列容許指示誤差*1 MPEE=(1.7+3L/1000)μm，為高精度CNC三坐標測量機。【500/700/900系列】將MPEE=(2.5+4L/1000)μm
級別的三坐標測量機與Crysta-Apex S系列進行比較。假定保證的精度(圖紙公差)在±0.02mm，測量機假設的精度在1/5以下(1/10以下為理想)，也就是4μm，這就意味著尺寸公差1/5的精度保證下，測量長度超過375mm，精度便不可靠了。相反，如右圖所示，CRYSTA-Apex
S系列在尺寸公差1/5的精度保證下，測量長度達到766mm。由于初項0.8μm的差別，從保證相同精度的能力來看，存在2倍以上的差。
溫度補償系統
可將溫度補償功能系統(選件)安裝在CRYSTA-Apex S三坐標測量機上。這就保證了在16-26oC溫度條件下三坐標測量機主機的精度。這個系統，是基于安裝在光柵尺上的溫度傳感器和工件上的溫度傳感器共同作用，監測光柵尺溫度和工件溫度，輸出測量結果到控制器之前，同時考慮工件材料膨脹系數以及CMM的特點，修正到它在20oC時的測量值。用于CRYSTA-Apex S的光柵尺/工件組合溫度補償方案的結果明顯優于只有光柵尺溫度補償的系統。
高速，高加速度驅動
Crysta-Apex S系列的驅動速度為519mm/s，驅動加速度為2309mm/s2。 與普通
的CNC三坐標測量機(驅動速度430mm/s，驅動加速度1667mm/s2)進行比較，開始移動1秒后，移動距離產生約100mm的差。 甚者，與一般的CNC三坐標測量機(測量速度5mm/s)相比較，Crysta-Apex S系列的測定速度(與測量物的接觸速度)設定為8mm/s，能夠實現極度高速的測量，再與Crysta-Apex S系列的驅動速度?驅動加速度相配合，總測量時間能夠大幅度縮短。測量個體增加越多，該差也越大，那也表明了測量成本的差異。
高剛性設計
Crysta-Apex S系列與以前機型一樣，為了提高機身的剛性而采取了各種各
樣的獨自結構。附屬于花崗巖平臺一邊的Y軸導軌，經年累月幾乎沒有
變化，將維持精度長期穩定，位于底面，加之那些在X軸滑動部前、后、
上部表面的空氣軸承，即使在高速及高加速運動可以使振動減到小，
從而確保穩定的直線運動。
性能參數
| 型號 | Crysta-Apex S544 | Crysta-Apex | Crysta-Apex | Crysta-Apex | ||
| 測量范圍 | X軸 | 505mm | 505mm | 705mm | 705mm | |
| Y軸 | 405mm | 4705mm | 705mm | 1005mm | ||
| Z軸 | 405mm | 405mm | 605mm | 605mm | ||
| 分辨率 | 0.1μm | |||||
| 精度* | MPEE | (1.7+3L/1000)μm, | ||||
| MPEP | 1.7μm | |||||
| MPETHP | 2.3μm | |||||
| 驅動速度 | 各軸8～300mm/s(CNC模式)合成速度519mm/s 0～80mm/s (J/S模式:高速) 0～3mm/s (J/S模式:低速) 0.05mm/s (J/S模式:慢速) | |||||
| 工作臺面 | 材料 | 花崗巖 | 花崗巖 | 花崗巖 | 花崗巖 | |
| 尺寸 | 638 x 860mm | 638 x 1160mm | 880 x 1420mm | 880 x 170mm | ||
| 螺空 | M8 x 1.25mm | M8 x 1.25mm | M8 x 1.25mm | M8 x 1.25mm | ||
| 工件尺寸 | 高度 | 545mm | 545mm | 800mm | 800mm | |
| 負載 | 180kg | 180kg | 800kg | 800kg | ||
| 重量（主機） | 515kg | 625g | 1675kg | 1951kg | ||
*本測量機帶有溫度補償系統
統一標準：ISO10360-2使用的探測系統：SP25M帶有?4 x 50mm測針L為測量長度(mm)
**保證精度的溫度范圍：16°C - 26 °C
