1000多通道電壓數據記錄儀

系列概覽

Pico 基于 PC 的數據采集

所有單元的一般特征：

易于使用的基于 PC 的數據采集產品，使用時插入 PC（臺式機或便攜式計算機）的并口或串口且不需要電源。 替換昂貴的圖表記錄器和復雜的“插入式”數據采集板，這些儀器允許您的計算機顯示和記錄電壓。 通過連接合適的傳感器，它們可以用來測量溫度、壓力、濕度、光阻、電流、功率、速度、振動和其他信號。

易于安裝和使用 - 只需幾分鐘即可啟動和運行
測量溫度、壓力、濕度、光阻、電流、功率、速度、振動和其他信號
PicoLog 軟件一次可以按 1000 個/秒的速率收集數據一小時；可以收集多達 100 萬個采樣數據
可以在數據收集期間和之后以圖形或電子表格格式顯示數據
可以為每個通道設置可編程的警報限制
PicoLog 可以同時從多個轉換器收集數據。 這不僅允許在同一臺 PC 上混合使用這些電壓輸入單元，還允許同時使用其他基于 PC 的儀器，如 TC-08（溫度測量）和 ADC-200 示波器
對于希望編寫自己的軟件的用戶，包含了 C、Pascal、Delphi、Visual Basic、HP VEE 和 LABVIEW 的驅動程序和示例。 還包含了一個宏程序，允許將數據直接收集進 Excel 電子表格
隨附 Windows (3.1x, 95//98, NT/2000)驅動軟件

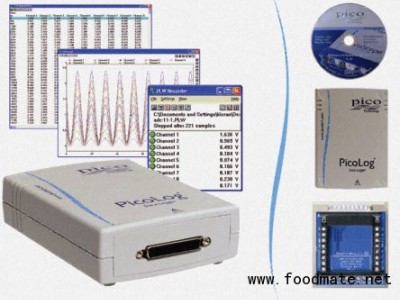

PicoLog 1000 系列多通道電壓數據記錄儀

旨在滿足廣泛的通用電壓、傳感器和變換器記錄應用程序的需求，PicoLog 1000 系列多通道電壓數據記錄儀內含可即用的所需和整套軟件，包括一開即用的 PicoLog 數據記錄包、PicoScope 示波器套裝和用于編寫用戶程序的軟件開發套件

單極模擬輸入通道
獨立軟件 - 可配置通道、范圍、縮放比例以及控制輸出
提供 4 個軟件可配置數字輸出線路
3 種采樣模式，可滿足大多數的數據記錄需求：
實時自動測量以連續提供時間非常精確的平均讀數，
串流可在任何數量的通道上以 1 kS/s 的速度連續記錄通道電壓讀數
塊模式以記錄儀的 1 MS/s 完整采樣速率捕獲 8k 樣本緩沖器的持續時間。
采樣率高達 1 MS/s
連接 USB 并通電
軟件和引腳與 Pico USB ADC-11 兼容
與 Windows XP 和 Vista（32 和 64 位）兼容
軟件開發套件包括應用程序編程接口 (API)，例如 C/C++/C#、VB 和 LabVIEW VIs

屬性	PicoLog 1216	PicoLog 1012
輸入通道	16 個通道	12 個通道
分辨率（位）	12 位	10 位
采樣率 - 串流	PicoLog 中每個通道 1 kS/s，100 kS/s，使用 API
采樣率 - 塊模式	1 MS/s
采樣率 - 實時連續	1 kS/s 或以上
緩沖存儲器	所有通道共享的 8k 樣本
輸入類型（單個/差分）	單端，單極
電壓量程	0 - 2.5 V
精確度	12 位時為 0.5%	1.0% @ 10 位
過載保護	±30 V
交流/直流耦合	直流耦合
輸入阻抗	1MΩ 緩沖固定輸入
數字輸出	4 路數字輸出	2 個數字輸出
傳感器的輸出功率	10 mA 時為 2.5 V。 限制電流
其他輸出	PWM 輸出（可在 PicoScope 6 中控制）	無
電源要求	由 USB 端口供電，工作時 <200 mA，啟動時 <100mA
PC 連接	USB 2.0 全速
輸入/輸出連接器	25 路 D 型，包容式（引腳與 USB ADC-11 兼容）
尺寸	45 x 100 x 140 mm
符合	CE (EMC) A 類輻射和抗擾性。 FCC 輻射

隨附

接線板，適用于定制的前端電路、USB 2.0 導線、PicoLog 和 PicoScope 軟件和軟件開發套件
