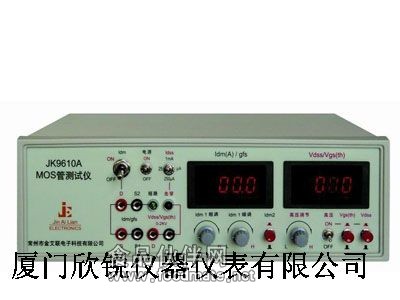

JK9610A場效應管測試儀

9610A和9612的區別：
9610A可以測三個參數：A:擊穿電壓VDSS 開啟電壓VGS Gfs跨導
B:三個參數只能一項一項測
9612可以測三個參數：A:開啟電壓VGS Gfs跨導 通態電阻Ron 極間電容Cir 四個參數一起測
B:效率高,
C:帶分選報警 適合大批量來料檢驗
功率場效應管測試儀/MOS管測試儀 /MOS管分選儀/MOS管配對儀 深圳JK9610A場效應管測試儀 上海JK9610A場效應管測試儀 常州JK9610A場效應管測試儀 JK9610A場效應管測試儀價格
JK9610A場效應管測試儀銷售 JK9610A場效應管測試儀參數 JK9610A場效應管測試儀報價
一、概述 　
　 JK9610A型功率場效應管測試儀，是一種新穎的全數字顯示式功率場效應管參數測試裝置，可用于標稱 電流約在2-85A，功率在300W以內的N溝導功率場效應管主要參數的測試。它可以準確測量擊穿電壓 VDSS、柵極開啟電壓VGS（th）和放大特性參數跨導Gfs，尤其是跨導Gfs的測試電流可以達到50A，由于采 用脈沖電流測試法，即使在大電流測試時也不會對被測器件造成任何損壞，更可以在大電流狀態下對場效 應管進行參數一致性的測試（配對）；儀器完全可用于同等電流等級的IGBT參數的測量；儀器還是一臺性 能十分優越的電子元器件耐壓測試裝置，其測試耐壓時的漏電流有1mA、250uA、25uA 三擋可以選擇。儀器 主要用于功率場效應管和IGBT的質量檢驗、參數的配對及其它電子元器件的耐壓測試之用。儀器分N溝導型 測試儀和P溝導型測試儀兩種。儀器外型美觀、性能穩定、測量準確、操作簡單、使用安全方便。
二、主要技術性能 　　
　　 1、擊穿電壓VDSS測量范圍： 0—1999V， 精度：≤2.5% 。 　
　　　 2、IDSS可分三擋選擇： 1mA、250uA、25uA 。
　　　　 3、柵極開啟電壓VGS（th） 測量范圍： 0—10V。 精度：≤5% 。
　　　　 4、Gfs跨導測試電流Idm：不小于1—50 A連續可調， 精度：≤10 % 。 　
　　 　5、Gfs跨導測試范圍：1—100 。
三、主要測試功能 　
　　　 1、功率場效應管的擊穿電壓VDSS、柵極開啟電壓VGS(th)、跨導Gfs的測試。 　
　　　 2、IGBT的擊穿電壓V(BR)ces、柵極開啟電壓VGE(th)、跨導Gfs的測試。
　　　　 3、功率場效應管和IGBT在50A以下的任意電流狀態下一致性的測試，可用于配對。
　　　　 4、對其它更大電流和功率的場效應管及IGBT的測試：（見下面介紹）。
　　　 　5、各類晶體三極管、二極管、穩壓管擊穿電壓的測試。
　　　　 6、壓敏電阻電壓的測試等。
四、測試盒與測試線
　　　　 1、利用測試盒可以方便的測試TO-126、TO-220、TOP-3等類似封裝的功率場效應管和IGBT。
　　　 　2、利用測試線可以測量其它金屬類、模塊類等封裝形式的功率場效應管和IGBT。
