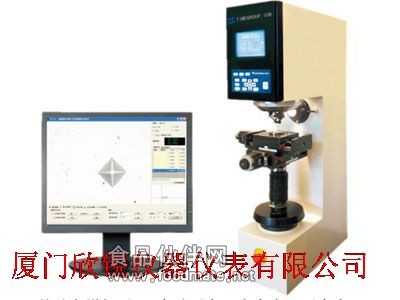

時代TH902硬度計

一、產品特點

•    閉環式傳感器加載控制系統、高精度及穩定性；

•    試驗力250kgf

•    RS232串行接口可與打印機或計算機相連接

•    整體Q345鋼焊接，整體去應力退火防止使用過程中的變形。結構堅固，剛性好。

•    符合國內及標準。

•    軟件提供硬度轉換，上下限設置，硬度修正等功能。

•    多種硬度標尺

•    全自動控制，LCD菜單式用戶界面，面板功能完備，操作簡單

•    中英文可切換操作。

•    在TH901基礎上增加了X-Y自動平臺，完全實現了全自動測試。

•    采用高分辨率采集裝置，在計算機顯示器上能顯示出清晰壓痕圖象，并可存儲及按照相關倍率用打印機實現精確倍率輸出。

•        與多功能硬度計配合，能夠提供半自動或者全自動測量功能，自動進行物鏡與壓頭的相互切換，并能按設定軌跡進行壓痕打印。

•        能測量出壓痕的D1/D2值，計算出當前加載力下的HV/HK值。

•        與多功能硬度計配合，在硬化層深度測量時可同時設定軌跡線并自動打印壓痕，通過測量后可得到硬化層深度及曲線圖。工作效率高，所有測試一次性完成。

•        多語言支持。能實現英文、繁體中文、簡體中文的直接轉換。

二、參考標準

GB/T230、GB/T231、GB/T4340、JJG144-1999、GB/T18449、ISO 6508、 ASTM E 10、 ASTM E92、 ASTM E18、 ASTM E384、 ASTM E103

三、技術參數

•    1~250kg

•    測量范圍：HB、HR、HV、MR

•    光學系統：Φ135mm屏幕投影

•    放大倍數：20X 、44X、70X、140X、250X

•    測量系統：分辨率小于1微米高精度測徑器

•    深度讀數：海德漢位移傳感器

•    測試過程：全自動閉環式傳感器控制

•    傳動方式：高精度滾珠絲桿

•    力傳遞方式：高精度壓力傳感器

•    加卸載驅動：24V伺服電機

•    采用高分辨率采集裝置，在液晶顯示屏上清晰顯示壓痕圖像。

•    可存儲數據并打印輸出。

•    提供HR、HV、HB相互硬度值轉換。

•    試驗力時間：2~200秒

•    數據輸出：RS232串行接口（與打印機連接）

•    試件允許尺寸：高度300mm，喉深150mm

•    圓柱試件：外表面圓柱試件直徑為3mm

•    工作電源：220V/50Hz

•    外形尺寸：1065mm×230mm×540mm

四、測量范圍

洛氏標尺A、B、C、D、E、F、G、H、K、L、M、P、R、S、V、15N、30N、45N、15T、30T、45T、15W、30W、45W、15X、30X、45X、15Y、30Y、45Y

布氏標尺HB2.5/:6.25、15.625、 31.25、 62.5 187.5kgf

HB5/:25、 62.5、 125、 250kgf

HB10/:100、 250kgf

HBT2.5/：62.5、 187.5kgf

HBT5/:250kgf

維氏標尺HV3、HV5、HV10、HV20、HV30、HV50、HV100kgf

HVT50、HVT100kgf

五、電動工作臺指標

•    1.采用高精度雙滾珠絲桿傳動

•    2.全鋼體結構,承載250公斤

•    3.雙步進電機驅動實現X-Y向的行程

•    4.重復定位精度:小于等于0.005mm

•    5.X-Y向行程75mm
