| LC-3110 | 非接觸式速度傳感器 附件：LC-0130、信號電纜、LC-3110的安裝用夾具、備用燈泡 |
| DL-0170 | 顯示器（使用1臺） |
| LC-0110 | 中繼盒 附件：遙控盒、踏板開關、DC電纜 |

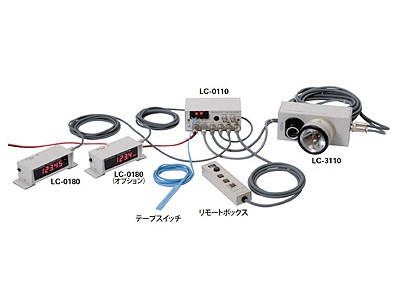

非接觸式速度傳感器LC-3110和顯示器的綜合配套測試儀，
能方便地用于速度，行駛距離測量及制動試驗。
LC-3110 非接觸式傳感器
LC-1100的輕量、價廉的姐妹機型，用于檢測直進速度。
LC-0110 中繼盒
專門為LC-3110開發的，速度、距離顯示用控制電路內藏的中繼盒。 備有速度模擬輸出及距離脈沖輸出（10mm/p）的BNC接頭，配線作業很方便。 只要增加一臺DL-0170(選購件)就可做制動試驗，制動開始速度的保持及制動距離在DL-0170上顯示。
DL-0170 顯示器
只要輸入電路用的DC5A 10mm/p，測量用的門電路信號及復位信號，就可如表中的顯示。
|
|
規格
LC-3110用于檢測直進速度
| 量程 | -120 ～ 390km/h |
| 傳感器安裝高度 | 280±60mm (測定面 – 傳感器先端) |
| 距離分辨率 | 10mm/p |
| 脈沖輸出 | 10mm/p(TTL)、90°相位差信號 |
| 模擬輸出 | ±20mv /±1km/h DC |
| 白線檢知信號 | 模擬信號 (0～12V, DC) |
| 停止信號 | TTL信號（停止時 Hi） |
| 投光器 | DC12V、50W（連接可用約400小時） |
| 使用溫度范圍 | -10～+40℃ |
| 外形尺寸 | 180(W) x 150(H) x 88(D)mm |
| 重量 | 本體：約1.7kg、LC-0130安裝夾具（選購件）：約3.1kg |

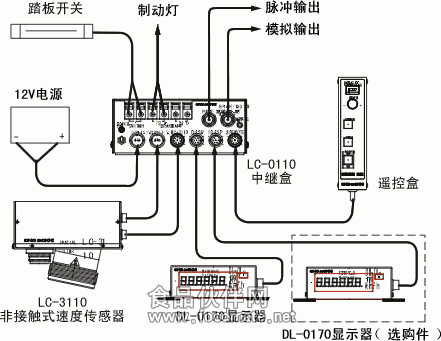

LC-0110中繼盒規格
| 輸出 | PULSE OUT ANALOG OUT | LC-3110 的脈沖 模擬信號由BNC接頭輸出 |
| DISP1 | 顯示器 DL-0170 的輸出 | |
| DISP2 | 顯示器 DL-0170 的輸出 | |
| DC12V | LC-3110 用電源輸出 | |
| 輸入 | LC-3110 | 從LC-3100 的信號輸入 |
| REMOTE | 距離檢測用，可以檢測白線 | |
| SWITCH | 制動試驗用起動開關 | |
| BRAKE LAMP | 制動燈的輸入 | |
| DC12V | DC9～16V(10A) | |
| 外形尺寸 | 150（W）x 60（H）x 80（D）mm | |
| 重 量 | 約500g | |
| 附 件 | 搖控盒（帶電纜）、踏板開關、DC電纜、備用保險絲 | |
DL-0170顯示器規格
| 顯示選擇 踏板開關 | 顯示內容:0.0 km/h 0.00m 6 位（零不顯示） |
| 全OFF | 速度顯示（0.36s 門） |
| 1 - ON | 保持測量開始時的速度 |
| 2 - ON | 0.72s門的速度顯示 |
| 3 - ON | 距離顯示 |
| 4 - 常時OFF | － |
| 消費電流 | 200mA 5V |
| 外形尺寸 | 120（W）x 45（H）x 55（D）mm |
| 重 量 | 約230g |
