1.概述

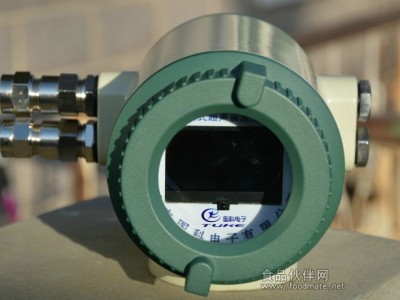

圖科電子TK-LW型外貼液位計,是我公司研發的一項新技術、新產品，液位測量采用了傳感器外貼、與被測液體非接觸式測量方式，實現真正意義上的完全隔離測量。外貼液位計，可在罐外連續測量液位，對罐體不開孔、不動火、實現不停產安裝。特別適合密閉容器內的各種有毒物質﹑強酸﹑強堿及各種純凈液體的液位進行精確測量。
2.工作原理
TKK-LW外貼超聲波液位計采用了聲吶（超聲波）的回波測距原理，結合公司的多項數字信號處理、模式識別、數據庫處理等專有技術，克服了儲罐壁及外部干擾的影響；同時還可以進行自動參數校準，使儀表不受介質溫度和成分變化的影響，確保液位計高精度的非接觸式測量罐內液位。儀表以我公司的超聲波處理技術為核心，實現了超高速的數字信號處理功能，實現高精度液位測量，同時儀表可輸出4～20mA 標準信號將測量結果輸出至DCS自動化控制系統。
◆ 罐外安裝，不開孔，不動火，不損傷罐體，可不停產安裝，不停產維修；
◆ Outside the pot installs, the opening, does not get angry, does not damage the shell of tank, but does not
suspend production the installment, does not suspend production the service;
◆非接觸式測量：最理想的液位測量方式，與介質的壓力、比重、有無腐蝕性無關，適應面廣；
◆ Does the non-jack-in survey, with the medium pressure, the proportion, whether there is corrosiveness have nothing to do with, the adaptation suRFace is broad;
◆ 外貼測量，對罐內或裝置內介質不產生干擾，無污染、無泄露、無腐蝕；
◆ Outside pastes the survey, the medium does not have the disturbance to the pot in or the installment, does not have the pollution, not to have the revelation, not to have the corrosion;
◆ 適用于石化常壓或高壓罐及裝置、對衛生要求嚴格的食品罐、醫藥衛生罐及強腐蝕性罐，是一種環保型儀表；
◆ Is suitable for the petrochemical atmospheric pressure or the high-pressured pot and the equipment, to the hygienic request strict food pot, the medicine health pot and the strong corrosive pot, is one kind of environmental protection measuring appliance;
◆ 配有多種探頭，既可測常溫罐，又可測高溫罐（溫度200℃）。
◆ Has many kinds of probe heads, both observable normal temperature pot, and observable high temperature pot (maximum temperature 200℃).
4.外貼液位計技術參數
| 精 度 | 1‰～1%（可選） | 顯示屏 | OLED |
| 遷 移 量 | 10m | 顯示位數 | 5位半 |
| 量 程 | 30m（可選） | 重復性 | 1mm |
| 供電電壓 | 24V DC ±15% | 電源容量 | 10W |
| 接線形式 | 四線制 | 輸出信號 | 4～20mA |
| 負 載 | ＜750Ω | 濕 度 | 15%～RH |
| 環境溫度 | -40℃～+60℃ | 探頭使用溫度 | -40℃～+200℃ |
| 通訊接口 | RS-485、HART | 調試接口 | 紅外 |
| 外殼材質 | 鑄鋁 | 防爆標志 | ExdIICT6Gb |
| 電氣接口 | M20×1.5mm（可選） | 可測壁厚 | ≤70mm |
| 防護等級 | IP65 | 介質要求 | 粘度<30mPa·S |
| 備注：溫度低于-20℃時，建議給主機增加保溫措施 | |||
5.應用條件
5.1適用介質
純凈度：液體中不能充滿氣泡、不能懸浮大量固體（如結晶物）、罐底部不能有大量沉淀物。
粘度：動力粘度＜30mPa·S。
5.2常用被測容器
材質：密實性材料，如：碳鋼、不銹鋼、各種硬金屬、玻璃鋼、硬塑料、陶瓷或其他復合材料等。安裝探頭處的容器壁為多層材料時，則要求層間必須緊密接觸，無氣泡和氣體夾層，容器壁內、外表面應平整。
罐型：臥罐、球罐、立罐、槽罐等。
壁厚：2～70mm；
5.3儀表安裝環境
儀表采用隔爆設計，允許的工作環境溫度應在-30℃～+55℃范圍內。在北部等寒涼地區使用，冬季建議加保溫措施；在南部等溫度較高、陽光直射強烈的地區，建議安裝在陰涼通風處或使用遮陽板，避免儀表因內部溫度過高而減少使用壽命。
6.安裝及接線
6.1儀表主機安裝示意圖
6.2安裝位置示意圖
6.2.1臥罐安裝示意圖
6.2.2球罐安裝示意圖
6.2.3立罐安裝示意圖
在立式罐安裝液位計時，底座一般為水泥底座；請在底座預留探頭安裝空間（推薦
尺寸為300x300mm）
6.3超聲波探頭安裝要求
6.3.1對容器的要求
| TK-LW- | □ | □ | □ | □ | □ | □ | |
| S | 四線制 | ||||||
| L | 兩線制 | ||||||
| A | (4-20)mA | ||||||
| B | HART通訊 | ||||||
| C | Modbus通訊 | ||||||
| D | 工業以太網 | ||||||
| D | 低溫（-50℃～+50℃） | ||||||
| C | 常溫（-20℃～+70℃） | ||||||
| G | 高溫（0℃～+250℃） | ||||||
| A | 臥罐 | ||||||
| B | 球罐 | ||||||
| C | 立罐 | ||||||
| A | 標準型 | ||||||
| B | 自校準型 | ||||||
| A | 普通型 | ||||||
| B | 防爆型 | ||||||
