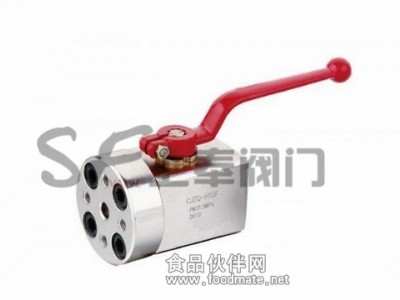

概述：CJZQ型高壓球閥主要用于液壓管路中控制油液的流通和截止，本型球閥具有流阻損失小、密封性能可靠、操作方便、外觀精美等特點。
本型高壓球閥主要由閥體、球體、閥桿、手柄和密封裝置組成。閥體采用鋼質鍛件，表面鍍鉻，同時也提供本型不銹鋼球閥。本型高壓球閥主要有三種連接方式：外螺紋式、內螺紋式和法蘭式。
型號說明
適用：船用或其它液壓系統
名稱代號：球型截止閥
連接形式：外螺紋連接式—L 法蘭連接式—F 內螺紋連接—G
公稱通徑：6-80mm
壓力等級：H—31.5 Mpa；F—20 Mpa
技術參數
公稱壓力：20 Mpa；31.5 Mpa
適用介質：礦物油、水、乙二醇和乳化液
介質溫度：-20℃~+65℃
外形尺寸
| 型號 （Model） | DN（mm） | 基本尺寸（mm） | 重量 （kg） | ||||||||
| L1 | L2 | L3 | L4 | H | D1 | D2 | □S | DM | |||
| CJZQ-H6L | 6 | 100 | 82 | 12 | 1.28 | 80 | 6 | 11×19 | 48 | M16×1.5 | 0.7 |
| CJZQ-H8L | 8 | 100 | 86 | 14 | 1.97 | 80 | 8 | 16×24 | 48 | M22×1.5 | 1.0 |
| CJZQ-H10L | 10 | 130 | 100 | 16 | 1.97 | 85 | 10 | 20×24 | 52 | M27×1.5 | 1.8 |
| CJZQ-H15L | 15 | 130 | 105 | 18 | 1.97 | 89 | 15 | 24×24 | 56 | M30×1.5 | 2.0 |
| CJZQ-H20L | 20 | 170 | 121 | 20 | 1.97 | 109 | 20 | 30×3.1 | 65 | M36×2 | 3.1 |
| CJZQ-H25L | 25 | 170 | 135 | 22 | 1.97 | 114 | 24 | 35×3.1 | 70 | M42×2 | 4.0 |
| CJZQ-H32L | 32 | 210 | 160 | 24 | 1.97 | 129 | 30 | 40×3.1 | 84 | M52×2 | 7.3 |
| CJZQ-H40L | 40 | 210 | 180 | 26 | 1.97 | 141 | 38 | 50×3.1 | 96 | M60×2 | 8.8 |
| CJZQ-H50L | 50 | 250 | 205 | 28 | 2.74 | 170 | 48 | 60×3.1 | 120 | M72×2 | 15.5 |
