一、概述
快速測溫熱電偶用于測量鋼水及高溫熔融金屬的溫度，是一次性消耗式熱電偶。它的工作原理是根據金屬的熱電效應，利用熱電偶兩端所產生的溫差電熱測量鋼水及高熔融金屬溫度。
二、產品標準
執行標準：YB/T163-1999
測量范圍：0℃-1820℃
測量精度：±0.2%t
回路電阻：≤3Ω
絕緣電阻：≥5 mΩ
測溫響應：3秒-5秒
性能描述：測量準確性高、測量精度可靠、測量范圍廣、測成率高、成本低等優點。
三、產品規格型號及性能比較
| 名 稱 | 型號分度號 | 允差 | 適用溫度 | 測溫上限 | 響應時間 |
| 鉑銠30-鉑銠6 | KB-602P B | ±5 | 1500-1700 | 1800 | 4～６s |
| 鉑銠10-鉑 | KS-602P S | ±5 | 1500-1700 | 1800 | 4～６s |
| 鉑銠鉑銠13-鉑 | KR-602P R | ±5 | 1500-1700 | 1800 | 4～６s |
| 錸3-鎢錸25 | KW-602P W | ±5 | 1500-1700 | 1800 | 4～６s |
四、產品種類
常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所調用標準熱電偶是指國家標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。標準化熱電偶 我國從1988年1月1日起，熱電偶和熱電阻全部按IEC標準生產，并指定S、B、E、K、R、J、T七種標準化熱電偶為我國統一設計型熱電偶。
| 序號 | 快速微型熱電偶名義長度L*l |
| 1 | 325.5×300 |
| 2 | 525.5×500 |
| 3 | 625.5×600 |
| 4 | 1025.5×1000 |
五、產品結構

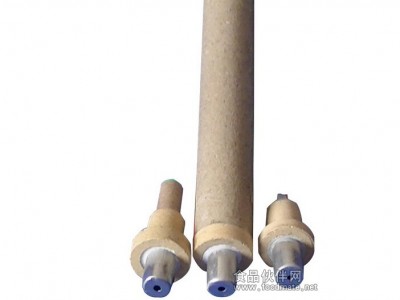

快速熱電偶的結構，它主要由測溫偶頭與大紙管構成。偶頭主要有正負偶絲焊接在補償導線上，補償導線穿嵌在支架上，支架外套有小紙管，偶絲以石英支撐和保護。外裝有防渣帽，全部零組件集中裝入泥頭中并以耐火填充劑粘合成一整體，而不可拆卸，故為一次性使用。為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：
1、組成快速熱電偶的兩個熱電極的焊接必須牢固
2、兩個熱電極彼此之間應很好地絕緣，以防短路
3、補償導線與熱電偶自由端的連接要方便可靠
4、保護套管應能保證熱電極與有害介質充分隔離
六、測溫基本原理
將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路，當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。
七、使用方法
1、根據測量的對象和范圍，選擇適當保護紙管長度及適用的測溫槍。
2、把快速熱電偶裝在測溫槍上，并使二次儀表指針（或數顯器）回零，這時說明接觸良好，可以進行測量。
3、快速熱電偶插入鋼水深度以300～400mm為宜，測量時不要測到爐壁或渣子上，做到：快、穩、準，當二次儀表得到結果時，應立即提槍，快速熱電偶在鋼水中浸漬時間不得超過5秒，否則易燒毀測溫槍。
4、測溫槍從爐內提出后，取下使用過的熱電偶，并裝上新的，停頓幾分鐘，準備下次測量。不得連測連拆，否則造成溫差波動。
訂貨需知：
1、注明熱電偶型號、分度號、使用溫度范圍。
2、熱電偶點數、熱電偶保護管材質、直徑、長度等。（保護管總長L=l 150，特殊插入深度及其保護管材質可按協議定貨）
3、有緊固件、法蘭裝置的，需要提供先關尺寸。
