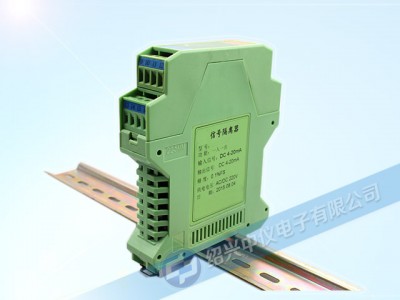

ZYG25RT熱電阻信號隔離器


品牌: 中儀電子
單價: 320.00元/臺
起訂: 1 臺
供貨總量: 1000 臺
發貨期限: 自買家付款之日起 5 天內發貨
所在地: 浙江 紹興市
有效期至: 長期有效
最后更新: 2021-06-12 00:04
瀏覽次數: 524

公司基本資料信息
詳細說明
熱電阻信號隔離器選型表

 選型舉例:ZYG25RT-08(0~200)-2I-DH 說明:用戶選用了ZYG25RT系列的熱電阻信號隔離器,輸入信號為一路PT100,溫度0~200℃,輸出為一路DC4~20mA,采用DC22~28V供電電源。

熱電阻信號隔離器功能與特點

  小型卡裝式構造的信號隔離處理器
"輸入-輸出-電源"三者全隔離
軟件非線性修正,輸入輸出高線性度轉換
軟件自穩零,消除溫漂和時漂引起的誤差
用戶可通過PC設定信號范圍和信號類型
隔離器可高密度安裝

性能與技術指標
熱電阻信號隔離器精度 ±0.1%/25℃
溫度系數 ±0.015%/℃
響應時間 ≤0.5s(0→90%)
電源電壓變動的影響 ≤0.1%/允許電壓范圍
絕緣電阻 輸入-輸出-電源之間:100MΩ以上/DC500V
隔離強度 輸入-輸出-電源-接地之間:DC1000V·1分鐘;AC1000V·1分鐘
負載電阻變化的影響 ±0.1%/250Ω
上電穩定時間 ≤3s
供電電源范圍 85~265V.AC 或 18~48V.DC 或 12~26V.DC
使用溫度范圍 -5~+55℃
使用濕度范圍 0~90%RH(無冷凝)
安裝方式 DIN35mm 標準導軌安裝
外形尺寸 25.4×108×104mm(寬*高*深)
重量 約200g
隔離器輸入類型及量程表
代碼 信號類型 測量范圍 量程
08 PT100 -200~850℃ 50℃
09 CU50 50~150℃ 50℃

激勵電流:≤250uA。http://www.ybsell.com/Shop/Shop_100.shtm

產品輸出參數
輸出電流時 輸出電壓時 現場供電時
輸出范圍: 4~20mA 輸出范圍: 1~5V 配電電壓: 22~28V
負載電阻: ≤250Ω 負載電阻: ≥250KΩ 配電電流: 30mA(短路保護)
輸出范圍: 0~10mA 輸出范圍: 0~10V
負載電阻: ≤500Ω 負載電阻: ≥500KΩ
熱電阻隔離器接線圖
