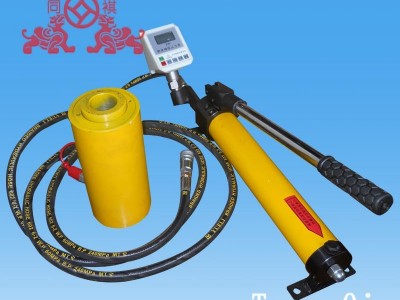

ZY-20錨桿拉拔儀一、ZY-20錨桿拉拔儀概述錨桿拉拔儀(鋼筋拉拔儀或錨桿拉力計)是用于測試螺桿與基礎件結合的牢固程度,它廣泛用于采煤、國防、交通運輸等各種坑道作業,是一種簡便科學測試工具。手動油泵,是將手動機械能轉換為液壓能的一種小型液壓泵站,在使用配套油缸及工具的情況下進行各種作業檢測等。二、ZY-20錨桿拉拔儀結構及特點錨桿拉拔儀分手動油泵,配套空心油缸兩部分,并用高壓橡膠管連接而成。手動泵體內有高低壓兩路及相應的閥,故在輕負荷時,大量的低壓油與少量的高壓油同時進入油缸,使活塞迅速上升,重負荷時,低壓油自動卸荷排回油管,以減輕壓桿所需作用力,降低勞動強度。由于手動油泵和空心油缸是分離的,所以油缸在使用時,不論直立橫臥式倒置均可。被測螺桿所受之拉力可先在壓力表上直讀出指示數(kgf/cm2),并在換算表中查出相應的承受拉力(噸)。三、ZY-20錨桿拉拔儀主要參數手動泵1、壓力:10 kgf/cm22、額定壓力:600 kgf/cm23、壓桿作用力(額定壓力時):50 kgf4、貯油量:0.74 L5、重量:9 kgf (不包括油箱)6、木箱包裝尺寸:690*265*210空心千斤頂1、額定拉力:20 T2、公稱油壓: 600 kgf/cm23、活塞行程:60 mm4、中心孔內徑:¢40 mm5、重量:10 Kg四、ZY-20錨桿拉拔儀裝箱單1、液壓缸:1 個2、手動泵(帶包裝木箱): 1 臺3、產品合格證: 1 份4、使用說明書: 1份5、連接電纜線: 1 根6、保修卡:1 份7、壓力表:1 只用于玻璃幕墻檢測的是ZY-10錨桿拉拔儀,技術參數如上面所示五、ZY-20錨桿拉拔儀選配件M6、M8、M10、M10、M12、M14、M16、M18等的轉換接頭、夾片、夾套及拉桿
