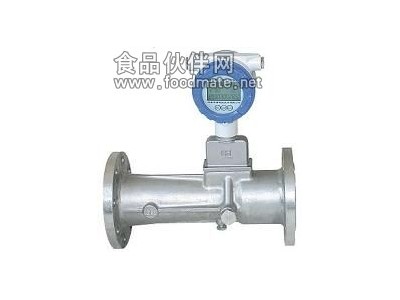

 產品主要特點 YN-LUX系列旋進漩渦氣體流量計是我公司開發研制的具有國內水平的新型氣體流量儀表。 旋進漩渦氣體流量計有如下特點： ★無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護； ★采用16位電腦芯片，集成度高，體積小，性能好，整機功能強； ★智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正； ★采用雙檢測技術可效地提高檢測信號強度，并抑制由管線振動引起的干擾； ★采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數； ★采用EEPROM技術，參數設置方便，可保存，并可保存長達一年的歷史數據； ★轉換器可輸出頻率脈沖、4-20mA模擬信號，并具有RS485接口和HART協議，可直接與微機聯網，傳輸距離可達1.2Km； ★配合本廠的FM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸； ★壓力、溫度信號為變送器輸入方式，互換性強； ★整機功耗低，可用內電池供電，也可外接電源。 主要用途 旋進漩渦氣體流量計廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的產品。 使用環境條件 環境溫度：-30℃～+55℃ 相對濕度：5%～95% 大氣壓力：86KPa～106KPa 工作條件 介質溫度范圍：-20℃～+70℃ 公稱壓力：1.6、2.5、4.0 、6.3MPa 產品組成 旋進旋渦流量計由傳感器和轉換器兩部分構成。 法蘭連接尺寸表 | 公稱通徑 DN(mm) | 公稱壓力 (MPa) | 外形尺寸(mm) | 表體材質 | 重量 (kg) | | 表體長度L | 高度H | 不銹鋼 | 鋁合金 | | 20 | 1.6/2.5/4.0 | 180 | 347 | √ | | 5 | | 6.3、10、16 | 180 | 357 | √ | | | | 25 | 1.6/2.5/4.0 | 200 | 367 | √ | | 7 | | 6.3、10、16 | 200 | 378 | √ | | 10 | | 32 | 1.6/2.5/4.0 | 230 | 383 | √ | | 9 | | 6.3、10、16 | 230 | 402 | √ | | 12 | | 50 | 1.6/2.5/4.0 | 230 | 403 | √ | | 11 | | 6.3、10、16 | 260 | 421 | √ | | 14 | | 80 | 1.6 | 330 | 438 | | √ | 11 | | 2.5/4.0 | 330 | 438 | √ | | 18 | | 6.3、10、16 | 330 | 446 | √ | | 21 | | 100 | 1.6 | 410 | 468 | | | 14 | | 2.5/4.0 | 410 | 475 | √ | | 18 | | 6.3、10、16 | 410 | 483 | √ | | 33 | | 150 | 1.6 | 585 | 542 | | √ | 21 | | 2.5/4.0 | 585 | 549 | √ | | 52 | | 6.3 | 585 | 572 | √ | | 72 | | 200 | 1.6 | 700 | 618 | | √ | 41 | | 2.5 | 700 | 626 | √ | | 117 | | 4.0 | 700 | 634 | √ | | 127 | 工作原理與結構特征 工作原理 流量傳感器的流通剖面類似文丘里管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大水成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。 流量計結構 旋進漩渦氣體流量計結構緊湊，主要由殼體、旋渦發生體、傳感器（溫度、壓力、流量）、整流器、支架和轉換器構成。 執行標準 流量計執行JJG 198-94《速度式流量計檢定規程》。 主要技術參數 | 公稱通徑DN(mm) | 類型* | 流量范圍(m3/h) | 工作壓力(MPa) | 精確度等級 | 重復性 | | 20 | | 1.2-1.5 | 1.6 2.5 4.0 6.3 10 16 | 1.0 1.5 | ≤2.5MPa 鋁合金 ≥4.0MPa 不銹鋼 小于基本誤差限值1/3 | | 25 | | 2.5-30 | | 32 | | 4.5-60 | | 50 | A型 | 10-150 | | B型 | 6-75 | | 80 | A 型 | 28-400 | | B型 | 18-200 | | 100 | A型 | 50-800 | | B型 | 40-60 | | 150 | A型 | 150-2250 | 1.6 2.5 4.0 | | B型 | 100-1200 | | 200 | | 360-3600 | *說明：A、B用以區別相同通徑不同流量范圍。 ◆防爆標志 流量計為隔爆型，其防爆標志為Exd IIBT4和Exd IICT4 ～T6（不含乙炔）。 ◆接線口 出線接口為M20*1.5內螺紋。 YN-LUX系列旋進漩渦氣體流量計產品選型 | 代號 | 口徑 | 流量范圍m3/h | | YN-LUX-25 | DN25 | 2．5～30 | | YN-LUX-32 | DN32 | 4．5～60 | | YN-LUX-50 | DN50 | 10～150 | | YN-LUX-80 | DN80 | 28～400 | | YN-LUX-100 | DN100 | 50～800 | | YN-LUX-150 | DN150 | 150～2250 | | YN-LUX-200 | DN200 | 360～3600 | | | 代號 | 功能1 | | N | 無溫壓補償 | | Y | 帶溫壓補償 | | | 代號 | 輸出型號 | | F1 | 4-20mA輸出（二線制） | | F2 | 4-20mA輸出（三線制） | | F3 | RS485通訊接口 | | | 代號 | 功能2 | | E1 | 1.0級 | | E2 | 1．5級 | | T | 常溫 | | P1 | 1．6Mpa | | P2 | 2．5Mpa | | P3 | 4．0Mpa | | D1 | 內部3.6V供電 | | D2 | DC24V供電 | | B1 | 不銹鋼 | | B2 | 鋁合金 |
|
