分體式渦街流量計是由渦街流量傳感器和流量積算儀組成，渦街流量傳感器安裝在管道上，流量積算儀放在控制室里，中間用RVVP3*1.0電纜連接。
分體式渦街流量計是基于卡門渦街原理而研制成功的一種具有先進水平的新型流量計。由于它具有其它流量計不可兼得的優點，自七十年代以來得到了迅速發展，據有關資料顯示，現在日本，歐美等發達國家使用渦街流量計的比例大幅度上升，已廣泛應用于各個領域。將在未來流量?jī)x表中占主導地位，是孔板流量計最理想的替代產品。
分體式渦街流量計適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體、水和液體的質量流量和體積流量。
分體式渦街流量計特點：
★結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。
★ 安裝簡單，維護十分方便。
★ 檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
★ 輸出是與流量成正比的脈沖信號，無零點漂移，精度高。
★ 測量范圍寬，量程比可達
★壓力損失較小，運行費用低，更具節能意義。
★ 在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與漩渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
★應用范圍廣，蒸汽、氣體、液體的流量均可測量.
分體式渦街流量計工作原理： 在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，如圖(一)所示。
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式: f=St.V/〔（1-1.25d/D）d〕 式中： f－發生體一側產生的卡門旋渦頻率 St－斯特羅哈爾數 V－流體的平均流速 d－柱體流面寬度 D-管道內徑 在漩渦發生體中裝入電容檢測探頭或壓電檢測探頭及相應匹配電路，即可構成電容檢測式渦街流量/傳感器或壓電檢測式渦街流量傳感器。
分體式渦街流量計技術指標：
| 測量介質 | 液體、氣體、蒸汽（單相介質或可以認為是單相的介質） | | 飽和蒸汽在干度≥85%時，可以認為是單相介質 | | 介質溫度(℃) | -40～+300； 350～450（電容式，協議訂貨） | | 介質壓力 | 1.6Mpa 2.5Mpa 4.0Mpa ≥4.0Mpa的規格協議訂貨 | | 允許振動加速度 | 電容式傳感器:1.0～2.0g 壓電式傳感器：≤0.2g | | 不確定度 | 1.0級 1.5級 2.5級 | | 量程比 | 8:1 10:1 15:1 | | 流量范圍 | 液體：0.35~7.0m/s 氣體：5.0~60.0m/s 蒸汽：6.0~70.0m/s | | 規 格 | 滿管式 | 法蘭卡裝式規格為DN15-DN300 | | 插入式 | DN200-DN1500（超過DN1500可特殊訂貨） | | 材 質 | 304，其他材質協議訂貨 | | 雷 諾 數 | 正常2×10³~7*10 擴展1*10~7*10 | | 阻力系數 | 滿管式Cd≤2.6 | | 防護等級 | 普通型：IP65 潛水型：IP68 | | 防爆等級 | 本質安全型：EX（ia）ⅡCT2-T5 隔爆型：ExdⅡBT2-T5 | | 環境條件 | 環境溫度 | -40℃~+55℃（非防爆場所） -25℃~+55℃（防爆場所） | | 相對濕度 | ≤90% | | 大氣壓力 | 86~106kPa | | 供電電源 | 脈沖型12VDC～ +24VDC 電流型 12VDC～+24VDC 4-20mA 電池供電3.6V | | 輸出信號 | 頻率脈沖信號2~3000Hz 低電平≤1V 高電平≥5V | | 二線制4-20mA信號 防爆型負載≤300Ω 非防爆型負載≤500Ω | 渦街流量計選型表：

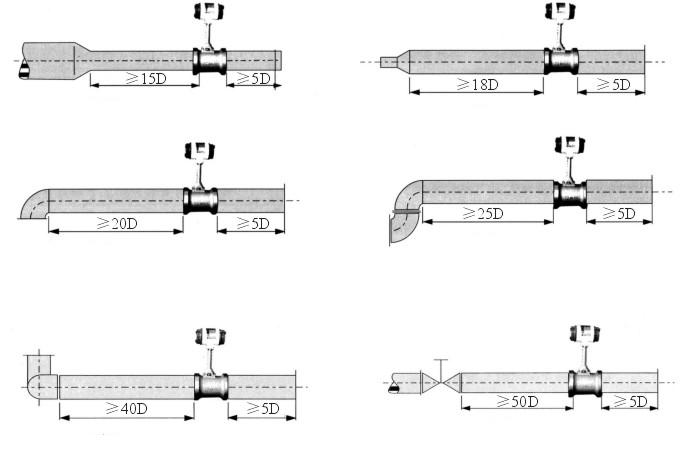

| 型 譜 | 說 明 | | LU | | 渦街流量?jī)x表 | | G | | 傳感器 | | 檢測 方式 | | B | | 壓電式傳感器 | | E | | 電容式傳感器 | | 連接方式 | | 1 | 僅對滿管型 | 法蘭連接型 | | 2 | 僅對滿管型 | 法蘭卡裝型 | | 3 | 僅對插入型 | 簡易插入型 | | 4 | 僅對插入型 | 球閥插入型 | | 測量介質 | | 2 | | | 液體 | | 3 | | | 氣體 | | 4 | | | 蒸汽 | | 公稱通徑 | | 02 … 30 | | DN25 … 單位：mm DN300 | | 使用環境 | P | | 普通型 | | B | | 防爆型 | | 輸出信號 | | 1 | | 脈沖輸出 | | 2 | | 4～20mA電流輸出，液晶顯示 | | 3 | | RS-485通訊 | | 4 | | 電池供電，不帶溫度、壓力補償 | | 選型 說明 | 例如： LUGE2405-P2 滿管型電容式渦街流量?jī)x表，法蘭卡裝型連接，介質為蒸汽 儀表通徑為DN50,普通 4～20mA電流信號輸出 | 蒸汽流量計安裝示意圖：
|
