脫硝煙氣流量計、德爾塔巴流量計

注：1*D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。

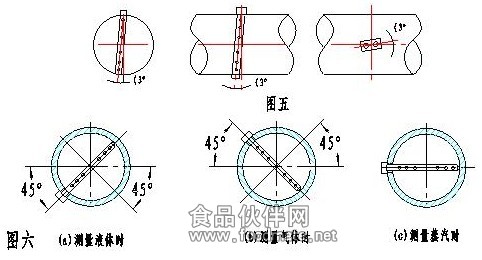

    2、德爾塔巴流量計檢測桿插入位置的角度允許偏差范圍見圖。
    3、德爾塔巴流量計對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內；測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內；測量蒸汽時檢測桿應水平插入，見圖：
    4、德爾塔巴流量計管道上開孔尺寸Φ35。
    5、德爾塔巴流量計補償用壓力變送器在前直管段上，溫度變送器（或鉑電阻）裝在后直管段上距離節流裝置2D處。

在線安裝拆卸型德爾塔巴：
   對于部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型德爾塔巴。

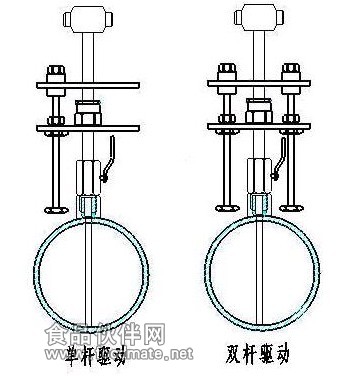

   在線安裝拆卸型德爾塔巴可在不停產的情況下安裝或檢修探頭，特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點。它備有單桿驅動型和應用在高壓的雙桿驅動型。
   德爾塔巴流量計特點：可以在不停產的情況下進行安裝、拆卸、檢修、清洗。
   德爾塔巴流量計適用條件：通常用于低壓空氣、水、煤氣、蒸汽等介質。
   注意：在線安裝或拆卸時要滿足t≤120℃    P≤2.5MPa
結構形式如圖所示 ：
