一、產品概述
渦街流量計專為測量六氟化硫而設計的一款氣體流量計，可對井口氣體進行自動密度補償。將流量與溫度補償傳感器集于一體。傳感頭現場可拆卸型表體，可在不影響管道內流體流動的情況下更換傳感頭。
二、主要特點
渦街流量計通過一體化溫度補償，可顯示六氟化硫的瞬時質量流量、累計流量以及溫度、壓力等。也可手動設定氣體溫度，溫度及渦街傳感頭都可以在不停止管內流體的情況下可更換。
三、技術參數
● 測量介質
六氟化硫、天然氣、沼氣、煤氣、丙烷、混合氣、一氧化碳● 公稱口徑
DN25 — DN500
● 介質溫度
- 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ； -40℃—+420℃（需選配傳感頭不斷流拆裝型）
● 精度等級
1.5級、1.0級（） 、0.5級、0.2級（需協議供貨)
● 渦街可測流量范圍
液體：0.4 m/s —10 m/s
氣體、蒸汽：4m/s -- 70 m/s
● 放大器選擇
溫度補償一體化智能數字顯示型放大器（工況脈沖或RS485信號輸出）
● 防爆等級
本安防爆型ExiaⅡCT4
隔爆型ExdⅡCT6
● 防護等級
IP54、IP65
● 表體材質
1Cr18Ni9Ti(其它材質協議供貨) 四、型號及功能選擇LUGB————LUGB……………滿管式渦街流量傳感器A-LUGB型滿管式渦街表體連接形式1 法蘭連接式（溫壓補償式渦街必選型）2 法蘭卡裝式（型）B-可測介質1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街）2 測量液體3 測量氣體4 測量飽和蒸汽、過熱蒸汽C-渦街口徑D-輸出信號0 電壓脈沖（低電平≤1V, 高電平≥6V，脈寬≥10uS）1 兩線制4-20mA輸出( 溫壓補償型為三線制)2 無信號輸出現場顯示E-可測介質溫度0 -40℃…+150℃1 -40℃…+280℃（LUCB型插入式渦街250℃）2 -40℃…+350℃（LUCB型插入式渦街不可選）3 -40℃…+420℃（只限傳感頭不斷流拆卸型）F-防爆等級0 無防爆認證，防護等級為IP54、IP651 本安防爆型，防爆等級為ExiaⅡCT42 隔爆防爆型，防爆等級為ExdⅡCT6G-渦街放大器顯示形式0 無現場顯示型1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標況流量等）H-儀表精度等級0 1.0級（LUGB型，LUCB型需協議供貨）1 0.5級（只限LUGB型渦街）2 0.2級（只限LUGB型渦街，需協議供貨）3 2.5級（LUCB型插入型渦街型）4 1.5級（LUCB型插入式渦街需協議供貨）5 低流速型渦街（表體內直接縮徑，精度≥1.5級）I-放大器安裝形式0 表體與放大器不分離型1 表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選）2 潛水型渦街J-渦街放大器工作電源0 12VDC供電1 24VDC供電2 3.6V(或3V)鋰電池供電（只限帶液晶顯示無信號輸出型渦街）
3 3.6V(或3V)鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街）
注：3V鋰電池只適用于溫壓補償一體化型渦街
K-渦街檢測功能及放大器顯示形式0 無補償式 (無溫度、壓力補償功能)1 現場顯示氣體溫度、壓力補償一體化智能式(LUGB型法蘭連接式氣體表體。可顯示標況瞬時流量、標況累積流量、溫度、壓力或頻率、時間等。可同時選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V,高電平≥6V,脈沖占空比50%）
2 現場顯示過熱蒸汽溫度、壓力補償一體化智能式(LUGB型法蘭連接式過熱蒸汽、飽和蒸汽表體。可進行密度補償計算。可顯示瞬時質量流量、累積質量流量、溫度、壓力或工況體積量、頻率等。可同時選擇補償前或補償后三線制4-20mA輸出和電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%）
3 現場顯示溫度補償智能式(LUGB型飽和蒸汽表體，可進行密度補償計算。可顯示瞬時質量流量、累積質量流量或溫度、壓力等。可選擇補償前三線制電壓脈沖輸出，脈沖低電平≤1V, 高電平≥6V, 脈沖占空比50%） L-LUGB型滿管式渦街傳感頭安裝形式0 傳感頭斷流拆裝式1 傳感頭不斷流拆裝式（≥350℃渦街必選型）M-通訊方式0 無通訊1 R485通訊（只限智能式放大器）2 R232通訊（只限智能式放大器）N-HART協議0 無HART協議1 帶HART協議（需協議供貨）Q-濾波方式0 普通方式1 智能數字濾波方式（需協議供貨）

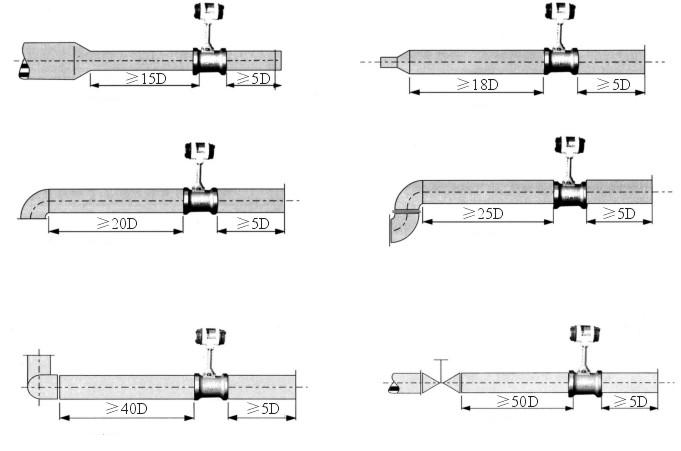

六氟化硫流量計安裝示意圖：
遠能提示:供貨周期為:1-2個工作日，特殊規格需電話咨詢確定。歡迎來電垂詢！我們將竭誠為您服務！
