MI5100光纖測試套件（可與MI2016配合使用）
MI5100光纖測試套件是一個功能完備的測量工具，用于測量波長為 850 nm 和 1300 nm 的 LAN 裝置中的多模 50 μm 和 62.5 μm 光纖電纜。另外，還可以獲得波長為 1300 nm 和 1550 nm 的單模光源。與MI 2016 結合使用時，可提供專業的檢驗報告。MI 5100 和MI 2016 儀器可提供對 6 類/E 類和光纖裝置的光纜連接進行檢驗所需的全套功能。儀器內部已預設置好用于銅纜和光纜的主要測試標準和電纜類型！通過自動測試功能，可進行完整的光纜檢驗。從光功率計獲得的測試結果可通過紅外接口接收到MI 2016。

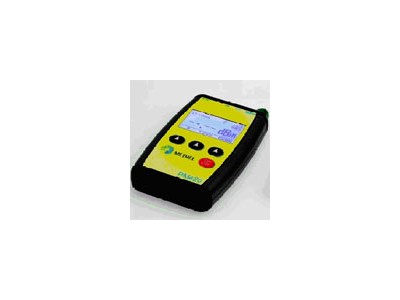

| 光功率計 PM 420 PM 420 光功率計可用于測量光纖網絡中的光功率或插入損耗。 主要功能： ·結構堅固而緊湊；尺寸小、重量輕 ·有 6 個工作波長；可進行和相對光功率測量 ·可存儲 512 個測量值；·USB 和 IrDA 接口 ·內置充電器；·電池狀態指示燈 ·簡單、快速校準；·自動斷電 | 光源 LS 420 用于多模光纖的 LS 420MM光源是標準套件的一部分。另外還可提供用于單模光纖的光源LS420SM。 主要功能： ·結構堅固而緊湊 ·尺寸小、重量輕 ·操作方便 ·內置充電器 ·低電池電量指示燈 |
| 測試標準、光纜類型和其它光纖參數可在 LAN 350 的“Test Standard”（測試標準）菜單中設置。通過/失敗限值基于所選標準和輸入的光纜數據進行計算。這些限值和參數隨后在“自動測試”功能中使用。 |
技術參數
| 光功率計 PM 420 | 光源 LS 420 |
| 光檢測器： | 1 mm InGaAs | 多模光源 LS 420 MM 的輸出功率： |
| 工作波長： | 850、1300、1310、1410、1550 和 1625 (1650) nm | LED 850 nm: | -20 dBm（62.5 μm 纖芯）+/- 0.03 dB |
| 準確度： | +/-5% Z -20 dBm | LED 1300 nm : | -20 dBm（62.5 μm 纖芯）+/- 0.03 dB |
| 不確定度： | +/-0.2 dBm | 單模光源 LS 420 SM 的輸出功率：（選件） |
| 分辨率： | 0.01 | 激光 1310 nm： | -20 dBm（9 μm 纖芯）+/- 0.03 dB |
| 動態范圍： | -60 dBm 至+10 dBm，適用于波長 1300、1310、1490、1550、1625 (1650) nm -53 dBm 至+17 dBm，適用于波長850 nm | 激光 1550 nm： | -20 dBm（9 μm 纖芯）+/- 0.03 dB |
| 一般數據 | | 光纖識別器（visible pen） |
| 尺寸： | 24x79x125 mm | 激光 650 nm： | LS 420 或 VSP-05 |
| 重量： | 150 g（含電池） | 穩定性（1 小時，delta/2）： | 20 分鐘預熱后測試； 23+/-1° |
| 工作溫度： | 0 °C 至+ 40 °C（固有準確度在25 °C 下指定） | 一般數據 |
| 電源： | 2 節 1.5 V AA 型鎳氫充電電池 | 尺寸： 重量： | 24x79x130mm 150 g（含電池） |
| 電池工作時間： | > 40 小時（不使用背光照明） | 工作溫度： | 0 °C 至 + 40 °C |
| 充電器： | 3VDC | 電源： 電池工作時間： | 2 節 1.5 V AA 型鎳氫充電電池 > 15 小時 |
| | | 充電器： | 3VDC |
訂購信息專業套件：MI 5100 PS-光功率計 PM 420
-多模光源 LS 420MM-單模光源 LS 420SM（選件）-光二極管 VSP-05-插接線 FC – ST 50 μm-插接線 FC – SC 50 μm-插接線 ST – SC 50 μm-插接線 FC – ST 62.5 μm-插接線 ST – SC 50 μm-插接線 ST – SC 62.5 μm-SC 接頭-ST 接頭-Multi LAN 350 光纖接頭 FOA-1-USB 電纜-鎳氫電池 2 x 2 節-電池充電器2節-用戶手冊-光盤-公認校準實驗室出具的校準證書-校準實驗室-保修聲明-生產驗證數據-攜帶包標準套件MI5100 ST：- 與MI5100PS 完全相同，只是沒有紅外光纖接頭FOA-1 A1186可選件A 1185 – 光源 LS 420 SMA 1184 – 帶照明顯微鏡A 1186 – 光纖接頭A 1187 – 多模光纖芯棒A 1188 – 清潔工具
