小平板儀 DP10 DP7

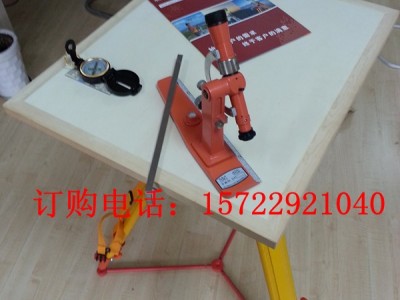

光學小平板儀主要用于碎部測圖，由小平板、測斜照準儀、基座以及方框羅盤、對點器和獨立水準器等附件所組成，可單獨使用，但通常與經緯儀配合而僅用于瞄畫方向線，單獨用時還需配備標桿、覘牌、皮尺或鋼尺等。

技術指標：

結構特點
照準儀采用大通光孔徑內調焦式望遠鏡，整個鏡筒全部密封，光學系統視場清晰明亮，像質良好。讀數顯微鏡、豎直度盤，平等尺劃線，摩擦止動等都提高了儀器的性能，觀測舒適，大大減輕了測量人員的勞動強度。
分劃板上刻有照準用的十字絲和測距用的視距絲。
豎直度盤和游標用銅合金制成，柱面對徑刻劃±45º讀數放大鏡位于望遠鏡目鏡一側，傾斜45º，讀數方便，舒適。
尺板上裝有平行尺，可橫向移動，縱向伸長，且為向前方伸展式，測繪遠離觀測邊的圖線時便于觀測。
本儀器根據需要可配備程序計算器，輸入觀測值，即可顯示結果。大大提高作業速度。


 儀器的使用操作
１. 安置
將腳架安放在測站上，使其高低適宜，架頭大致水平，用中心螺旋固定圖板，放上照準儀，通過基尺上的圓水準器。用腳架上的微調手輪整平圖板（球窩式腳架則松開中心螺旋，輕拍圖板，圖板整平后則需再固定中心螺旋）。
２. 對點
把移點器掛上垂球，卡在圖板上，使垂球?qū)?zhǔn)測站點。測移點器上面V形槽，底尖即為測站點的投影點。
３. 定向
本儀器附有方框羅針一個，可在圖上定出磁方位角。
４. 瞄準和測量
調節目鏡，使十字絲成像清晰，先用粗瞄準器大致對準目標，調節望遠鏡調焦輪，使目標成像清晰，調節微動手輪，精確瞄準目標。
用分劃板上下絲讀取標尺上所截數值。
調節指標微動手輪，使豎盤水準器居中，從放大鏡中讀取豎直角。
把讀取的數值按L下（下絲讀數），L上（上絲讀數）ａ（垂直角讀數）的順序輸入計算器，揮動計令鍵，則顯示屏上分別顯示水平距離D和高差h（詳見計算器說明書）。
不用計算器的用戶可安下式（或查表）計算水平距離和高差。
D=K（L下-L上）cos2a
h=1/2K（L下-L上）cos2a
５. 用平行尺劃線作圖。


儀器的校驗與校正
參看國家標準（平板儀試驗方法）


儀器的使用和保管注意事項
１. 儀器應謹防潮濕、劇烈震動等。儀器箱需經常蓋好，勿使灰塵臟物掉入儀器內。作業結束后，須拂除儀器上灰塵后再裝入箱內。
２. 勿用手接觸或用臟硬布擦拭鏡片，如有臟物，可用擦鏡紙或無油污軟布清除。
３. 儀器裝箱時位置要合適，不能勉強關蓋，以免壓壞儀器。
４. 儀器暫不使用時應存放在干燥通風的室內。
七、全套儀器包括
１. 照準儀 一臺
２. 圖板 一塊
３. 三腳架 一付
４. 附件
垂球 １個
方框羅針 １只
移點器 １個
絨布 １塊
干燥劑 １袋
儀器箱 １只
５.合格證 一份
６.使用說明書 一份
