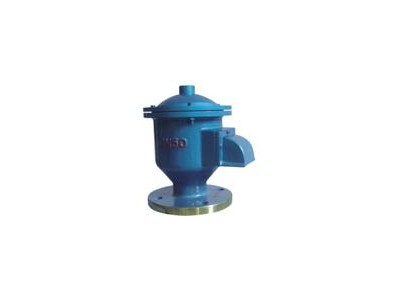

一、產品介紹：GFQ-1型系列“全天候呼吸閥”主要由精鑄的鋼制體與優質耐磨的密封材料組成，采用相互重疊的重力式閥座結構，其閥盤與閥座之間采用帶空氣墊的軟接觸結構特點。具有氣密性好，不易結霜凍結，適宜于寒冷的地區使用。主要用于油及液體罐上,來排除罐內的正壓和負壓氣體,使罐內液體進出方便.如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變型和振動,該產品設計合理,結構簡單,使用方便;是儲罐的必備產品,不可缺少。二、全天候呼吸閥 性能及特點
新型全天候呼吸閥殼體選用鑄鐵、鑄鋼和鋁合金，耐腐蝕性好；
閥盤采用四氟材料，耐低溫，防凍性能好；
結構簡單，易檢修，安全方便；
新型全天候呼吸閥性能完全符合石油工業部標準 SY7511-87 規定。三、全天候呼吸閥 適用范圍
新型全天候呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
可與新型波紋阻火器配套使用。四、全天候呼吸閥 使用說明
呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
四、全天候呼吸閥 維護與保養
為了呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。
此閥要定期（ 6 個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。 檢修完畢后，正常可重新使用。五、全天候呼吸閥 主要技術參數
| A級正壓 | 355Pa (36毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
| B級正壓 | 980Pa (100毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
| C級正壓 | 1765Pa (180毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
六、全天候呼吸閥 零部件材料
| 閥體材料 | 碳鋼WCB、不銹鋼304、316、鋁合金 |
| 正壓閥盤材料 | 不銹鋼304、316、鋁合金 |
| 負壓閥盤材料 | 不銹鋼304、316、四氟PTFE |
| 環境溫度 ℃ | -30~60 |
七、全天候呼吸閥 外形結構圖
八、國標法蘭連接外形尺寸： GB、JB
| 規格 | 安裝尺寸（毫米） |
| D1 | D | D3 | H | M-h |
| DN25 | 70 | 100 | 115 | 180 | 4×10 |
| DN50 | 110 | 140 | 160 | 255 | 4×12 |
| DN80 | 150 | 185 | 213 | 260 | 4×16 |
| DN100 | 170 | 205 | 265 | 290 | 4×16 |
| DN150 | 225 | 260 | 305 | 330 | 8×16 |
| DN200 | 280 | 315 | 355 | 350 | 8×16 |
| DN250 | 335 | 370 | 420 | 400 | 12×16 |
九、美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準
| 規格 | 安裝尺寸 |
| D1 | D | D3 | H | M-h |
| 1" | 79.5 | 108 | 115 | 180 | 4×15 |
| 2" | 120.5 | 152 | 160 | 255 | 4×19 |
| 3" | 152.5 | 190 | 213 | 260 | 4×19 |
| 4" | 190.5 | 229 | 265 | 290 | 8×19 |
| 6" | 241.5 | 254 | 305 | 330 | 8×22 |
| 8" | 298.5 | 343 | 355 | 350 | 8×22 |
| 10" | 362 | 406 | 420 | 400 | 12×25 |
