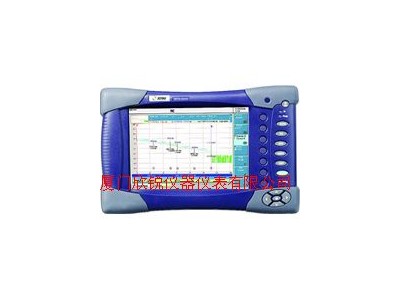

產品介紹: MTS-6000是一個結構緊湊的、重量輕的測試平臺,設計用于安裝與維護光纖網絡。它為現場技術人員提供當今市場上級別的性能與可升級能力。 MTS-6000 具有模塊化的設計,它能夠提供廣泛的測試功能,具有40多個不同的光纖模塊用于各種類型的應用。MTS-6000的多功能性使得技術人員能夠采用一種類型的測試設備進行標準化的測試,然后可以引入新的現場測試功能而無需增加成本。由于MTS-6000 與我們目前現有的光纖模塊產品系列兼容,技術人員可以現場在MTS-8000多網絡測試儀平臺與MTS-6000之間更換插拔模塊,無需其它的工具。為了確保您在測試設備上的資金投資獲得的率,現有的MTS-5100 的OTDR模塊可以(采用擴展)被轉化為與MTS-6000 一起使用。功能特點:結構緊湊,重量輕,高度集成已經可以支持40多個應用模塊 有IL/ORL、OTDR、PMD、CD 或WDM 插拔模塊選擇 與MTS-51001和MTS-8000的插拔模塊兼容 帶有內置的VFL、功率計、LTS與視頻檢查顯示選件,具有全面的連接檢查功能 內置的光話機選件用于使用光纖通話話機中的數據模式能夠對兩個遠端單元進行配置、測試與結果采集在嚴酷度、跌落測試、擴展電池壽命等方面超過Telcordia 的技術指標結構緊湊,高度集成:MTS-6000 的多功能性使得它能夠解決FTTx/接入網/城域網或者速度為10 Gb/s 與40 Gb/s 的長途/快捷網。 內置VFL、功率計、LTS、話機/數據以及視頻檢查顯微鏡選件(同時) 在一個模塊內具有插入損耗(IL)與光回損(ORL)功能(雙向) 在一個模塊內具有光時域反射計(OTDR)與色散(CD)功能 在一個模塊內具有極化模式色散(PMD),波分復用(WDM)與光譜衰減(SA)功能寬范圍的測試應用:對點到點網絡執行端到端連接性測試,包括對PON進行分段測試(不帶有分束器)
解決方案:帶有1310/1550 nm 波長的MM、SRe、DR 或HD OTDR 模塊的MTS-6000 對PON 的端到端連接性測試,包括分束器性能測試
解決方案:帶有1310/1490/1550 nm波長的VLR OTDR 模塊的MTS-6000以及選件VFL、功率計與視頻檢查顯微鏡 在線維護與故障查找而不引起業務中斷
解決方案:帶有1625 nm 波長OTDR 模塊的MTS-6000 端到端連接性與光纖熔接特性測試
解決方案:帶有1310/1550/1625 nm 波長的HD 或VLR OTDR 模塊的MTS-6000以及選件VFL、
功率計與視頻檢查顯微鏡 端到端連接性與光纖熔接特性測試
解決方案:帶有1310/1550/1625 nm 波長的UHD OTDR 模塊的MTS-60001550 nm 波長的動態范圍為50 dB 高速傳輸系統中光纖的損耗/色散特性測試
解決方案:帶有PMD、CD/ODTR 或OFI 模塊的MTS-6000 光纖特性測試并驗證其承載多個信道的適用性(水峰)
解決方案:帶有1383 nm 波長的VLR OTDR模塊的MTS-6000采用組合的PMD/WDM/SA 模塊 未來所開發的新技術
解決方案:具有JDSU 新應用模塊的MTS-6000應用: JDSU已經開發出寬范圍的現場可替換OTDR 模塊,適用于任何網絡類型上的任何應用。JDSU提供了30 多個OTDR模塊,用于對任意多?;騿文>W絡進行測試與故障查找。MTS-6000 具有JDSU的業界領 先的50 dBUHD OTDR 模塊。高性能:JDSU OTDR 模塊產品系列是產業內的性能參考。MTS-6000具有新的VLR 以及UHD OTDR 模塊,它能夠提供: 業內的光學技術指標的動態范圍(1550 nm 波長為50 dB) 最短的事件盲區(對于VLR模塊為80 cm) 業內的數據采樣速度快速而精確的故障查找:快速檢測斷點/故障精確的故障定位一鍵式自動測試無需特定的設置距離、損耗與ORL 測試用于端到端開通的理想儀表:需要執行OTDR 雙向測試以便獲得真正的、精確的熔接損耗讀數。JDSU已經開發出一個創新的自動雙向分析功能,此功能被直接集成在MTS-6000 平臺上,至少比傳統的雙向分析所需要的時間節約了50%。 真正的熔接損耗測試。揭示在一個方向上被盲區所隱藏的事件。通過采用相同的設置,消除了操作員的錯誤。光纖連接性自動檢查。采用正確的參數立即進行跡線對齊。模塊參數:
模 塊 | 短距離模塊VSRE | 中距離模塊SRE | 長距離模塊LR | 超長距離模塊VHD |
波 長 | 1310/1550nm (±20nm) | 1310/1550nm (±20nm) | 1310/1550nm (±20nm) | 1550nm (±20nm) |
脈沖寬度 | 10ns to 10μs | 10ns to 10μs | 10ns to 20μs | 10ns to 30μs |
動態范圍 | 31/29 | 34/32 | 43/41 | 50 |
事件盲區 | 0.8m | 0.8m | 0.8m | 0.8m |
衰減盲區 | 10m | 10m | 15m | 15m |
配置清單:
1 MTS6000主機 | MTS6000 | 臺 | 1 |
2 TFT彩色顯示屏 | | 個 | 1 |
3 USB接口 | | 個 | 1 |
4 鋰離子電池 | | 塊 | 2 |
5 AC電源線 | | 根 | 1 |
6 交流適配器/ 充電器 | | 個 | 1 |
7 雙波長1310/1550nm,單模34/32dB光模塊 | 8126SRE | 塊 | 1 |
8 中文操作手冊 | | 本 | 1 |
9 英文操作手冊 | | 本 | 1 |
10 便攜軟包 | | 個 | 1 |
11 校驗證書 | | 張 | 1 |
