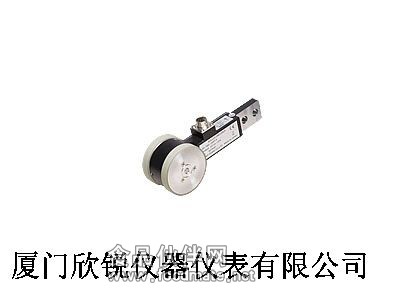

輥式編碼器RP-704ZA

輥式編碼器規格表
 產品樣本(英文-PDF)
 外觀圖(英文-PDF)
類型
普及型
符合RoHS,CE
普及型
低速中速用 寬幅可逆型

高分辨率型
型號
RP-7400
RP-704ZA
RP-721
RP-732
RP-7112
輸出脈沖數 速度用
1201200 P/R
100 P/R
1201200 P/R
―
1800 P/R
長度用
200 P/R
―
200 P/R
300 P/R
3000 P/R
機械特性 輥輪材質  鋁材，表面燒結有硬質聚氨脂橡膠 ★1
輥輪外周長  200 mm  166.7 mm  200 mm  300 mm  300 mm
輥輪直徑  φ 63.66 mm  φ 53.05 mm  φ 63.66 mm  φ 95.49 mm  φ 95.49 mm
允許負重 20 N  5 N  10 N  30 N  10 N
起動扭矩  1 mNm  2 mNm  1 mNm  5 mNm  5 mNm
轉動慣量 600 gcm2  800 gcm2  600 gcm2  7500 gcm2  6600 gcm2
重量 0.4 kg  0.5 kg  0.5 kg  2.2 kg  2.5 kg
環境特性 使用溫度范圍  0 ～+50 ℃  0 ～+50 ℃  0 ～+50 ℃  0 ～+50 ℃  -5 ～+60 ℃
濕度 93 % ★2  85 % ★2  85 % ★2  85 % ★2  85 % ★2
工作環境 ―  ―  ―  ―  ―
耐振  19.6 m/s2 ★3  19.6 m/s2 ★3  19.6 m/s2 ★3  19.6 m/s2 ★3  19.6 m/s2 ★3
其他特性 速度范圍  0～600 m/min★8  0～400 m/min  1200 P/R：
0～200 m/min
120 P/R：
　0～400 m/min  0～200 m/min  0～200 m/min
測量單位 速度 1200 P/R：
0.01 m/min
120 P/R：
0.1 m/min 0.1 m/min 1200 P/R：
0.01 m/min
120 P/R：
0.1 m/min  ― 1800 P/R：
0.01 m/min
測長用 200 P/R：1 mm ― 200 P/R：1 mm 300 P/R：1 mm 3000 P/R：0.1 mm
輸出波形 2相方波  2相方波
與零標識  單相方波  2相方波  2相方波
輸出電壓 “Hi”:10 V 以上
“Lo”：0.5 V 以下  “Hi”: 9～12 V （無負載）
“Lo”：0.5 V 以下  “Hi”:10±1 V “Lo”：0.5 V 以下  “Hi”:10±1 V “Lo”：0.5 V 以下  “Hi”:10±1 V “Lo”：0.5 V 以下
輸出方式 推拉輸出電路★6
共射極電路(RP-0701)★7
共集極電路(RP-0702)★7
集電極開路(RP-0703)★7 共集極電路★4 共射極電路★4 推拉輸出電路★5 推拉輸出電路★6
連接方式 信號接口
(RM12BPE-5S) 信號端子臺 信號接口
(RM12BPE-5S) 信號接口
(RM12BPE-5S) 防水信號接口
(SNW-2010-PCF)
電 源
（消耗功率） DC12 V±5 %
(100 mA以下) DC12 V±5 %
(50 mA) DC12 V±5 %
(100 mA) DC12 V±5 %
(100 mA) DC12 V±10 %
(120 mA)
配套表示器 RV-3150* /
TM系列 TM系列 RV-3150* /
TM系列 RV-3150*/
TM-5100系列 RV-3150*/
TM-5100系列
配套電纜（選配件） TM用：RP-0181
（片側圧著 M3）
RV用：RP-0182
（一端開放裸線） RP-0159
（兩端為端子） TM用：RP-004
（一端為端子）
RV用：RP-006
（一端開放裸線） RP-006
（一端開放裸線） TM用：SNW-3T7
（一端為端子）
RV用：SNW-R6OP
（一端開放裸線）
★ 1　橡膠硬度 A90
★ 2　40 ℃ 8 h條件下。不結露。
★ 3　3方向各2 h
★ 4　負載阻抗10 kΩ以上
★ 5　負載阻抗1 kΩ以上
★ 6　負載阻抗 470 Ω以上
★ 7　選配對應
★ 8　速度范圍根據測量對象的條件差異有所不同
※ 使用輥式編碼器進行長度測量時，根據設置狀況，以及輥輪的打滑，摩損等原因，測量數據會產生累計誤差。
* RV-3150可逆計數器具備補正功能，可以補正因輥輪的摩損等產生的測量誤差。
