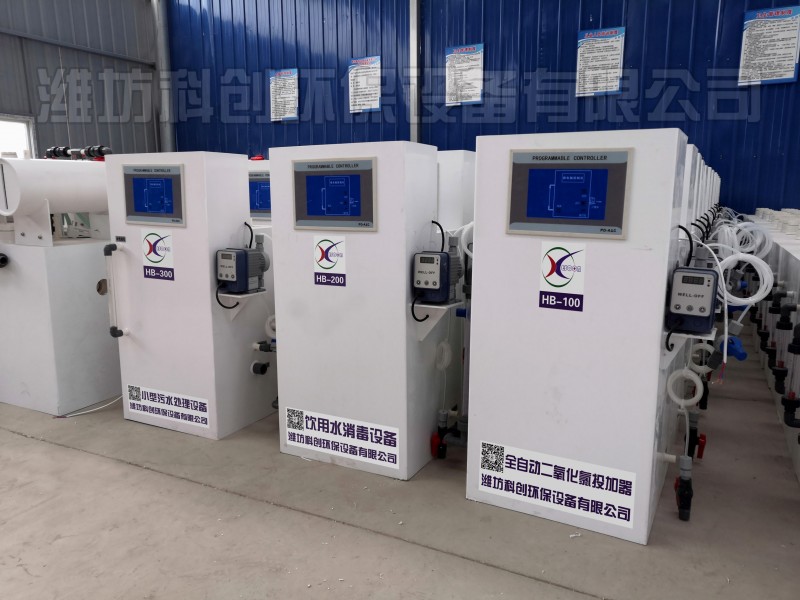

飲水廠消毒設備贈藥劑

隨著城市環境污染的日趨嚴重，而城市給水處理工藝仍按七、八十年代水質標準設計，加上管網的二次污染，水質遠遠不能滿足人們對飲用水水質的要求。為完善其配套設施，提高生活檔次，方便住戶飲水，擬興建管道直飲分質供水工程。

本方案專為某小區直飲水處理系統設計。依據我公司長期從事直飲水處理工程的設計經驗，在以往的成熟系統基礎上優化設計編制的。設備在設計加工和制造上均為高標準的優質產品。在指定的技術要求的工作范圍內，設備能夠長期安全穩定連續經濟運行，并操作方便，維護工作量少。

為提升該樓盤的檔次興建直飲水。設置直飲水機房，在機房內完成直飲水處理的全部過程，直飲水制水工藝采用反滲透膜過濾技術，實現分路、分質供水，出水水質符合國家《飲用凈水水質標準》CJ94－2005，或達到國家《瓶（桶）裝飲用純凈水衛生標準》GB17324-2003。

1）《管道分質供應直飲水衛生規范》

2）衛生部生活飲用水衛生規范（2001）

1生活飲用水水質衛生規范

2生活飲用水輸配水設備及防護材料衛生安全評價規范

3生活飲用水檢驗規范

3）《飲用凈水水質標準》CJ94-2005

4）《生活飲用水衛生標準》GB 5749—2006

5）《瓶（桶）裝飲用純凈水衛生規范》（GB17324-2003）

對管道直飲水凈水設備及供水系統進行方案設計，并按其流程進行設備制造、供貨、安裝調試、售后服務等。

1）系統產水、供水水質符合國家《瓶（桶）裝飲用純凈水衛生規范》（GB17324-2003）及《生活飲用水衛生標準》要求；產水量滿足高層住宅用戶用水量要求；

2）考慮到將來可能的需求或變化，在設計上適當前瞻；

3）在設計上盡可能采用技術成熟、運行可靠、管理方便并且節省投資的新工藝、新材料、新設備、新技術；

4）為確保系統的安全性和可靠性，提高系統的利用率和保證自控系統穩定可靠，盡可能采用先進、可靠的自控技術和工藝設備；

5）在注重系統投資規模和運行成本良好的經濟效益的同時，也充分注意環保節能的要求--良好的社會效益。

1）原水水質：以市政自來水水質為準；

2）出水水質：符合并優于

①《瓶（桶）裝飲用純凈水衛生規范》（GB17324-2003）；

②《生活飲用水衛生標準》GB 5749—2006中的要求。

3）產水量：0.5m3/h

（1）采用預處理+反滲透+純水箱+臭氧發生器的工藝，使成品水達到高質量的飲用水標準。通過多級預處理和反滲透可有效地去除水中的泥砂、鐵銹、膠體、異味、余氯、病毒、細菌、微生物、致癌物等有害物質。

（2）全套設備全自動運行，無人執守，自行反沖、維護、檢測，并顯示工作狀態。

（3）不銹鋼直飲水箱采用臭氧殺菌，保證水不受二次污染，并使飲用水富氧化，利于健康且增強了口感。

6.3.1預處理系統

預處理的作用一是對原水進行初級處理，去除水中懸浮物質和膠體物質；二是保證本水處理系統中主要的除鹽凈化設備反滲透裝置的穩定運行，防止反滲透膜污染、結垢、機械或化學損傷。

針對原水的一般水質特點，預處理主要采用了多介質過濾器、活性炭過濾器、阻垢劑加藥、精密過濾器，并配以其它必要的輔助設施，如水泵、壓力表等。

6.3.1.1多介質過濾器

多介質過濾器在工藝中主要去除水中的懸浮物,過濾器內裝礫石承托層、石英砂及無煙煤多種介質及粒徑的濾料，上層無煙煤，下層石英砂，墊層為礫石層，該過濾器上層為無煙煤濾料,粒徑較大,下層為石英砂濾料,粒徑較小,因此該過濾器較其它過濾器具有更大的載污空間，且具有多個過濾介面，接近理想過濾器，具有截污能力強，產水量大等特點。

過濾器經反洗后，由于表面濾膜被破壞，過濾效率將明顯降低，故反洗后宜采用低流速運行，以便濾膜的形成，同時提高過濾效率。

組成

—過濾器本體：玻璃鋼筒體按照壓力容器國標制造，耐壓0.7MPa。

—控制器：為正洗、反洗全自動進行。

—過濾器介質：由級配石英砂和優質無煙煤組成。

6.3.1.2活性炭過濾器

采用果殼式活性炭過濾器，目的是為了去除水中的色素、異味、大量生化物、降低水的余氯值及農藥污染物和其它對人體有害的物質污染物。采用全自動多路閥過濾系統，可以自動進行反沖洗、正沖洗等一系列操作，保證設備的產水質量，延長設備的使用壽命。同時，設備具有自我維護系統，運行費用很低。

組成

—過濾器本體：玻璃鋼筒體按照壓力容器國標制造，耐壓0.7MPa。

—控制器：為正洗、反洗全自動進行。

—過濾器介質：由石英砂墊層、果殼活性炭構成。

6.3.1.3軟化過濾

樹脂軟化裝置用于有效去除水中鈣鎂離子軟化水質，可有效防止結垢對納濾膜的污染。

結構特性

—過濾裝置本體：玻璃鋼材質，筒體按照壓力容器國標制造，耐壓0.7MPa。

—控制器：為正洗、反洗全自動進行。

—過濾裝置介質：由石英砂墊層、陽離子交換樹脂構成。

6.3.1.4保安過濾器

又稱精密過濾器，其作用是截留原水中的大于5微米的顆粒，以保證納濾膜不被大顆粒的懸浮物所劃傷。因為納濾膜的厚度為10微米左右，原水中較大的顆粒經高壓泵加速后極易劃傷納濾膜表面的脫鹽表皮層或可能擊穿納濾膜組件。因而一般納濾設備前需要安裝5微米保安過濾器。

6.2.反滲透系統

反滲透裝置是該項目的脫鹽的心臟部分，系統出力≥2.0m3/h，經反滲透裝置處理的水，能去除絕大部分無機鹽、物、微生物、細菌等雜質。

1.系統設備選型

膜組件選用美國陶氏公司提供的聚酰胺復合膜，該組件由多層薄膜復合，表面層為芳香聚酰胺材質，厚度約為2000埃，并由一層微孔聚砜層支撐,可承受高壓力，對機械張力及化學侵蝕具有較好抵抗性,該組件具有較大的膜面積400ft2，相對較大的產水通量，對NaCl、CaCl2、MgCl2等鹽類具有99％以上的脫除率。

壓力膜管選用不銹鋼材質管殼，它的內壁光滑不易生菌,并防腐。

2.反滲透裝置工藝設計

反滲透裝置在進水溫度25℃時產水量0.5m3/h，反滲透裝置需配置膜元件2支.

3.輔助配置

反滲透濃水側配置自動控制的電磁，在反滲透運行前和停機后進行低壓沖洗時。清除反滲透膜表面的污染物，置換壓力管內的濃水。

反滲透裝置設置就地直接顯示裝置運行工況的壓降、產水量、電導率等重要參數的就地儀表。

系統設置高、低壓力保護開關，保證反滲透系統安全可靠運行。

反滲透裝置的每支壓力膜管產水側設有取樣口，方便取樣。

6.3產品水箱

不銹鋼材質，儲存、調節水量。內有液位開關，自動控制主機啟停。設有液位控制系統，實現自動上下水。

6.5臭氧發生器

殺滅水中二次污染的細菌，增加水中的含氧量，使水質干甜可口。

7.1技術參數

出水量：反滲透 ≥0.5m3/H

運行溫度：15～35℃

水的利用率：≥50%

工作壓力：0.3～1.6Mpa

7.2設備特點

1. 采用反滲透技術脫鹽，既保證出水水質，同時又滿足用戶用水需求；

2. 工藝設計合理，節電節水、操作方便，脫鹽穩定可靠、維護成本低；

3. 主機采用全自動控制系統。

7.3系統控制功能

7.3.1系統控制

整個控制系統采用PLC控制方式實現全自動控制，以及具有顯示各個控制單元，并設有手動/自動轉換功能。

1. 可以隨時根據系統各設備的運行狀況對系統的控制方式及工藝參數進行調整。

2. 在手動方式下，對各單元（如自動閥、水泵）進行獨立操作。

3. 生產過程中系統出現故障時，及時發出警報。

4. 主要的工藝參數（如壓力、電導率等），均可直接在盤面或現場儀表上讀出，實時了解系統各設備的運行參數。

7.3.2.報警及保護

1.高液位報警：水箱水位高過高設定值，發出高液位信號，受控單元停止工作。

2.中液位報警：水箱水位低過中設定值，發出中液位信號，受控單元啟動工作。

3.低液位報警：水箱水位低過低設定值，發出低液位信號并停止出水泵。

4.高壓泵低壓保護：進水壓力低于低壓開關設定值，發出水壓低信號并停止高壓泵及納濾 系統。

5.高壓泵高壓保護：進水壓力高于高壓開關設定值，發出水壓高信號并停止高壓泵及納濾 系統。

 6.水泵故障報警：水泵熱繼電動作，發出故障信號，并停止故障泵。

7.3.3.手動/自動轉換功能

手動操作方式：主要用于應急或檢修，以保證生產供水需求。

自動操作方式：平時正常工作普遍采用的方式，其整個工作過程不需要人員干預，全自動運行。

7.4  系統單元控制

7.4.1.預處理單元

多介質過濾器、活性炭過濾器和軟化系統自動控制運行及反洗，可以根據時間自動運行及正洗或反洗。

7.4.2. 反滲透單元

反滲透系統的啟動、運行、沖洗、停機備用等過程均C實現自動控制。同時，反滲透系統還設置一塊就地儀表盤和一塊就地操作盤，在就地盤上可讀出反滲透的有關工藝參數，以及能在就地操作盤上啟停反滲透進水高壓泵及相關的自動閥門。

7.4.3.反滲透啟停保護

在反滲透停止使用時，打開濃水端排放閥和產水閥，預處理延遲運行一段時間，用經預處理的原水對反滲透膜組件自動沖洗2min左右，以避免濃水中的高濃度鹽類在反滲透膜表面沉積結垢而影響膜的性能，然后自動停止沖洗。長時間停運，在沖洗后應注入保護液。

8.1進口設備的制造工藝和材料符合美國機械工程師協會（ASME）和美國材料試驗學會(ASTM) 的工業法規中涉及的標準和相關標準。

8.2國產設備的制造工藝的材料應符合國家勞動部文件，勞鍋字（1990）8號《壓力容器安全檢察規程》，《GB150-89鋼制壓力容器》以及《JB2932-86水處理設備制造技術條件》的要求。

8.3當上述規范或標準對某些材料不適合時，則采用材料供應商的標準。

8.4水處理設備嚴格按行業標準執行。

《水處理設備系列型譜》          ZBJ98020-90

《水處理設備制造技術條件》      JB2932

8.5泵、電機、閥門、法蘭、聯接螺紋

泵：  EN292，89/392/EEC

電機：EN50081-1，2-2，89/336/EEC

法蘭：GB9115-9118

聯接螺紋：GB7306.07-87

不 銹 鋼：AISI304，AISI316

8.6電氣及儀表

電氣：EN50081-2，GB3047，4728，GB50150-91，50168-92，50169-92等。

儀表：遵循供應商技術文件中相應的標準。
