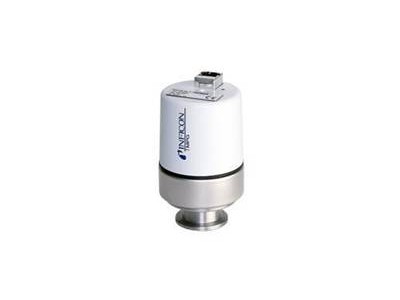

INFICON的冷陰極和皮拉尼的復合真空規 MPG400和MPG401, 測量范圍從 5x10-9毫巴至大氣壓(3.8 x10-9乇至大氣壓).將兩種測量方式組合在一個具有對數模擬輸出的小型單元內,大大地降低了安裝,設置和集成的復雜性.MPG400冷陰極和皮拉尼的復合真空規的詳細介紹優點：■復合真空規—冷陰極與皮拉尼■寬的壓強測量范圍從5X10
-9毫巴至大氣壓■無可燒毀的燈絲■的引燃功能■易清洗■FPM或金屬密封的饋入件■高壓加上時LED指示燈亮■對數模擬輸出訊號應用：■高真空壓強監測■蒸發和濺射系統的壓強測量■一般真空測量和控制，從中至高真空范圍技術參數：
| 測量范圍 (空氣, N2) | 毫巴(乇) | 5 x 10-9… 1000 (3.8 x 10-9… 760) |
| 精度 (N2) 1 x 10-8 … 100毫巴 | % 讀值 | ≈±30% |
| 重復性1 x 10-8 … 100毫巴 | % 讀值 | ≈±5% |
| 安裝方向 | | 任何 |
| 允許壓強 | 巴() | ≤10 (限于惰性氣體) |
| 允許溫度 工作 (室溫) 貯存 烘烤 1) 燈絲溫度 (皮拉尼) | °C °C °C °C | +5 … +55 –40 … +65 150 120 |
| 電源電壓 | | |
| 在規管上 | V DC | +15 … +30 |
| 在供電單元上, 電纜長度 2) | V DC | +16 … +30 |
| 紋波 | Vpp | ≤1 |
| 功耗 | W | ≤2 |
| 連接保險絲 | AT | ≤1 |
| 輸出訊號(測量訊號) | | |
| 電壓范圍 | V | 0 … +10.5 |
| 測量范圍 | V | +1.82 … +8.6 |
| 電壓與壓強的關系 | | 對數, 0.6 V/量級 |
| 誤差訊號 | V | <0.5 (無電源) |
| | V | >9.5 (皮拉尼傳感器, 燈絲斷裂) |
| 輸出阻抗 | ? | 2 x 10 |
| 負載阻抗 | k? | 10, 短路保護 |
| 響應時間 p > 10毫巴 -6 | 毫秒 | <10 |
| p = 10-8 毫巴 | 毫秒 | ≈1000 |
| 規管標識 | k? | 85, 參考電源公共點 |
| 狀態 | | |
| 僅皮拉尼模式 | V | 0 (低) |
| 復合皮拉尼 / 冷陰極模式 | V | 15 … 30 (高) |
| 指示燈 | LED 綠色 | 高壓on |
| 電氣連接 | | FCC 68 設備連接件, 8腳,凹型 |
| 傳感器電纜 | | 8芯,加屏蔽 |
| 電纜長度 | 米 | ≤50 (8 x 0.14 毫米2) |
| 工作電壓 | 千伏 | ≤3.3 |
| 工作電流 | 微安 | ≤500 |
| 暴露于真空的材料 | | 不銹鋼, Al2O3, FPM75, Mo, Ni, Au, W | 不銹鋼, Al2O3, Ag, Cu, Sn Mo, Ni, Au, W |
| 內容積 | 厘米3 | ≈20 |
| 重量 | | |
| DN 25 ISO-KF | 克 | ≈700 ≈730 |
| DN 40 ISO-KF | 克 | ≈720 ≈750 |
| DN 40 CF-F | 克 | ≈980 ≈1010 |
| 保護級別 | | IP 40 |
| 標準 | | EN 61000-6-2, EN 61000-6-3, EN 61010-1 |
