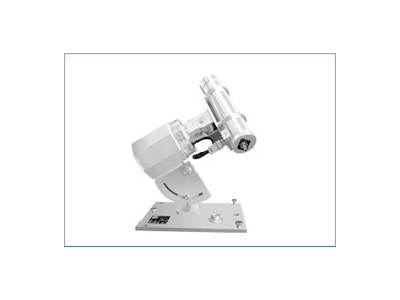

TBS-2-B-I直接輻射表

TBS-2-B-I直接輻射表是由華創維想自主開發、制造并擁有自動跟蹤權的一款用來測量垂直于太陽表面的輻射和太陽周圍很窄的環日天空散射輻射。它具有自動跟蹤太陽并監測太陽直接輻射量的功能，其供電方式為直流12V電壓。直接輻射表和日照時數記錄儀連接，可直接測量日照時數（當太陽直接輻射量超過120W/m²時，視為有日照）。

　　TBS-2-B-I直接輻射表構造主要由光筒和自動跟蹤裝置組成，光筒內部由七個光欄和內筒、石英玻璃、熱電堆干燥劑筒組成。七個光欄是用來減少內部反射，構成儀器的開敞角并且限制儀器內部空氣的湍流。在光欄的外面是筒，用以把光欄內部和外筒的干燥空氣封閉，以減少環境溫度對熱電堆的影響。在筒上裝置JGS3石英玻璃片，它可透過0.3～3μm波長的太陽直接輻射。光筒的尾端裝有干燥劑，以防止水汽凝結物生成。
　　感應部分是光筒的核心部件，它是由快速響應的繞線電鍍式多結點熱電堆組成。感應面對著太陽一面涂有特制無光黑漆，上面是熱電堆的熱結點，當有陽光照射時，溫度升高，它與另一面的冷結點形成溫差電動勢。該電動勢與太陽輻射強度成正比。
　　自動跟蹤裝置是由底板、緯度架、電機、導電環、蝸輪箱（用于太陽傾角調整）和電機控制器等組成。驅動部單片機控制直流步進電機，電源為直流12V。該電機精度高，24小時轉角誤差0.25º以內。當緯度調到當地地理緯度底板上的黑線與正南北線重合，傾角與當時太陽傾角相同時，即可實現準確的自動跟蹤。
　　輸出輻射量(W/m²)＝測量輸出電壓信號值(μV)÷靈敏度系數(μV/W•m^-2)，每個傳感器分別給出標定過的靈敏度系數。
